Construcción de una escala de 1:1 Portal Gun con luces (8 / 18 paso)

Paso 8: Trabajo de torno y otros toques

Trabajo de torno:

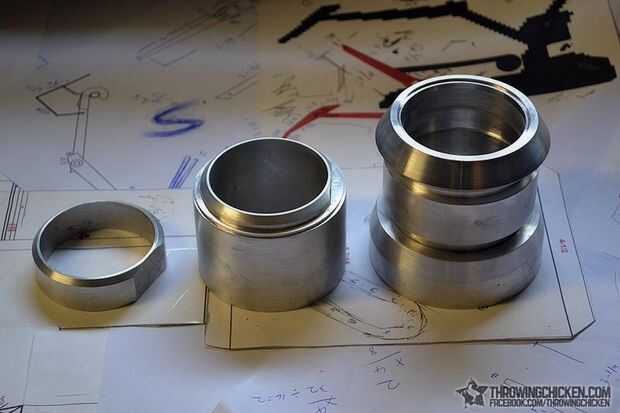

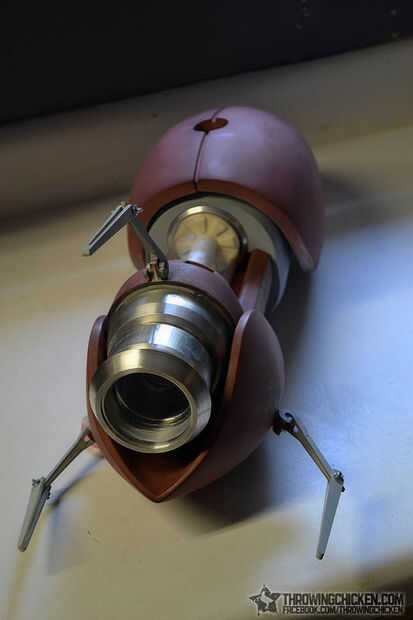

Si bien hay un número de maneras de abordar el barril, supe enseguida que se forma en el torno iba a ser la opción más limpia. No tener mi propio torno en el momento de esta versión, busqué la ayuda de mi amigo maquinista Jim. Jim tomó mi planos y azotado por estas increíbles piezas en aluminio. (pic 1-3)

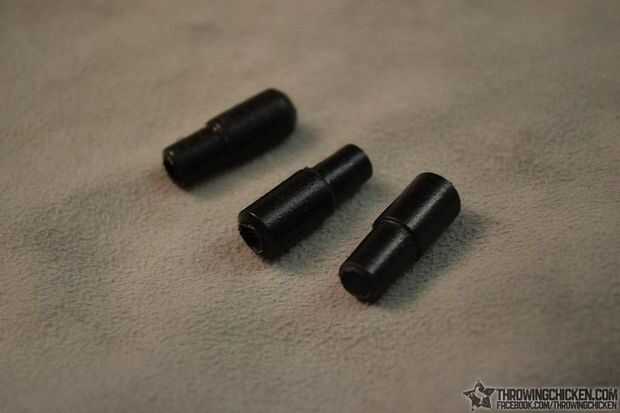

Jim hizo también los conectores que van entre los brazos y el cable de conexión. (pic 4)

Si no tienes acceso a un torno, puede utilizar algunas de las técnicas anteriores para obtener resultados similares de láser cortar o potencialmente utilizando la plantilla de cortador de círculo que hicimos antes. Segmentos de corte de PVC a medida son otra opción.

Parte movible del barril:

Ya nunca ver el interior del cañón de la pistola de Portal, la inserción de barril terminó siendo un divertido poco desafío de diseño. Quería algo que se asemejó al logo de Aperture y parecía que produciría el portal espiral que vemos en el juego. La solución era simple, tomar la abertura y logo... espiral. Genial!

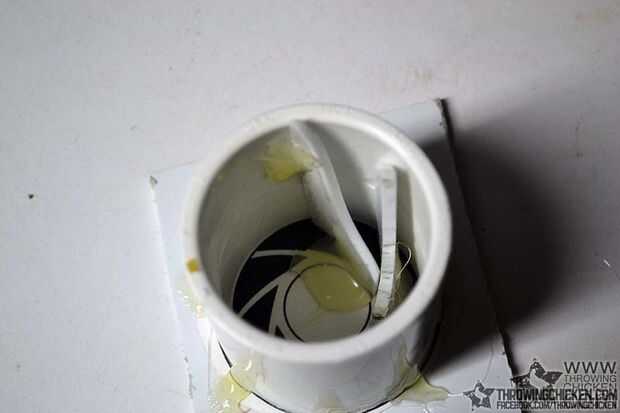

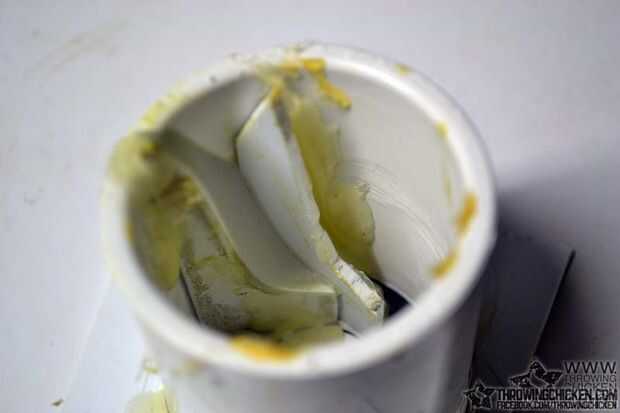

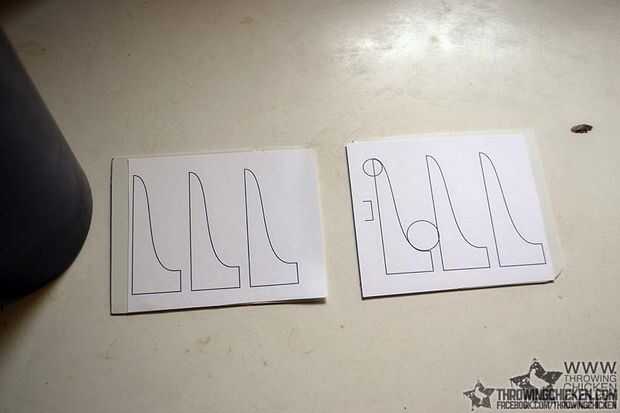

Comencé cortando el perfil lateral de los espirales de estireno y entonces la curva deseada. Me colocó en un tubo y utiliza masilla de epoxy para crear las pistas de conexión de las espirales. (pic 5 – 7)

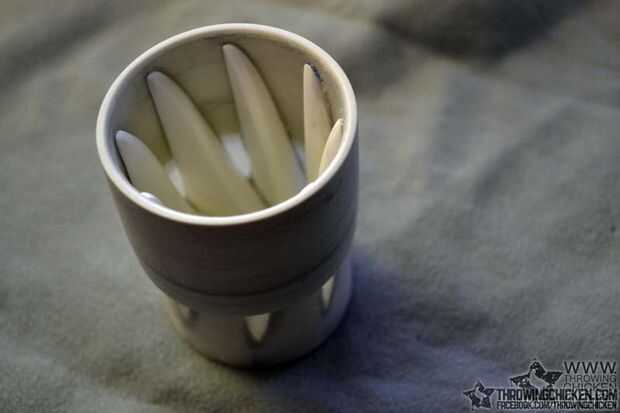

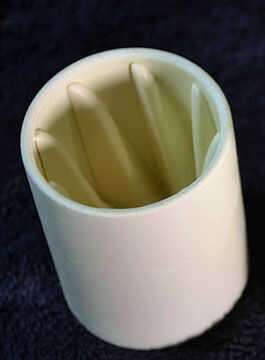

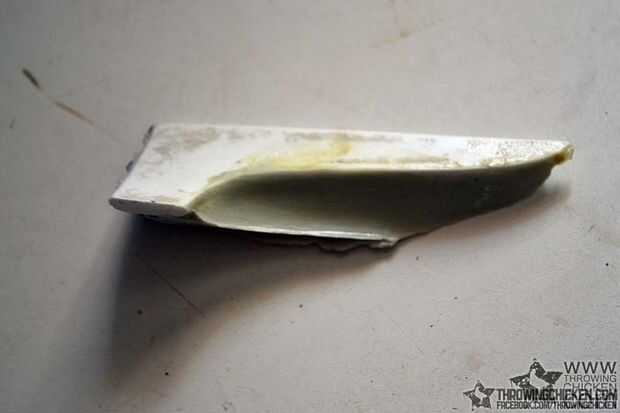

Había quitado la única espiral del tubo, limpiar y había lo había moldeado y fundido todos los segmentos que tengo que ir el círculo interior del tubo. (Foto 8 – 11)

Listo para el moldeado:

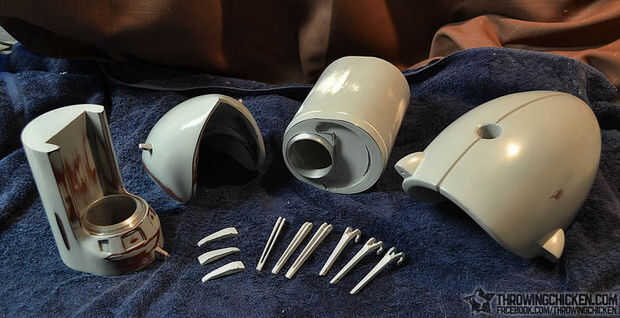

En este punto me cansara de construir todas las piezas que necesita para ser moldeado. En el siguiente paso será entrar rotocasting y moldeado de la matriz. (foto 12 y 13)

Materiales:
Material para el barril delantero (madera, metal, plástico, etc.)
Estireno hoja de 1/8"
Tubo de PVC
Masilla de epoxy (Magic Sculpt)
Silicona
Resina del bastidor

Herramientas:
Torno para madera o metal
Cuchillo de la manía
Sierra de mano
Tazas & Craft Sticks para mezcla de silicona y resina
Guantes desechables
Escala para medir silicona
