Construcción de una escala de 1:1 Portal Gun con luces (5 / 18 paso)

Paso 5: Montaje del láser corte pedazos parte 3: brazos y cámara de ventilación discos

Brazos:

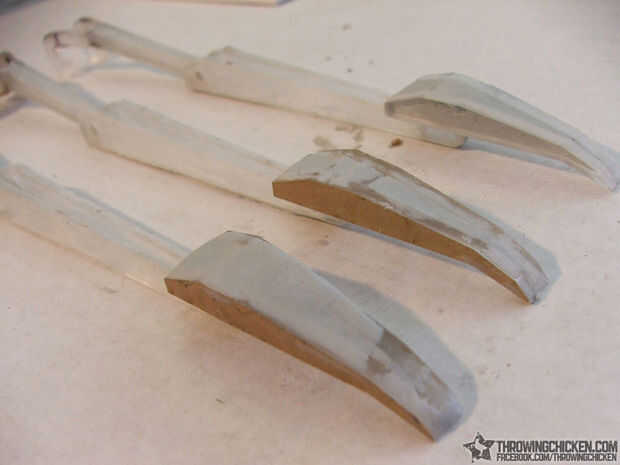

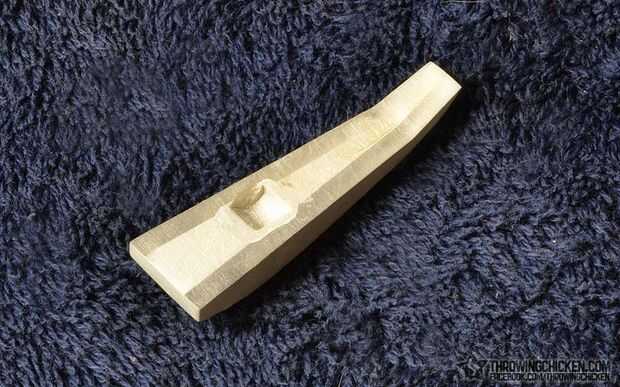

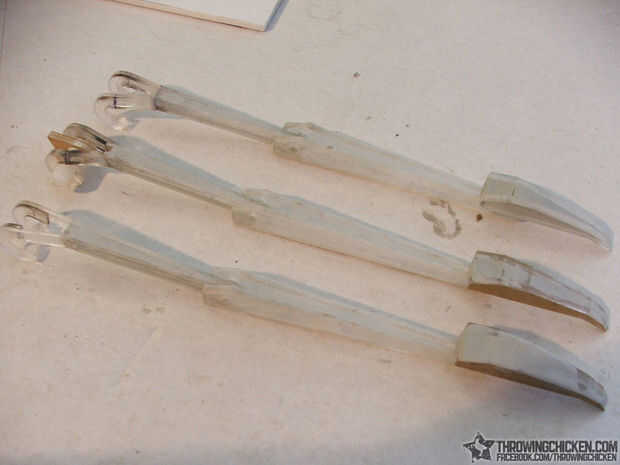

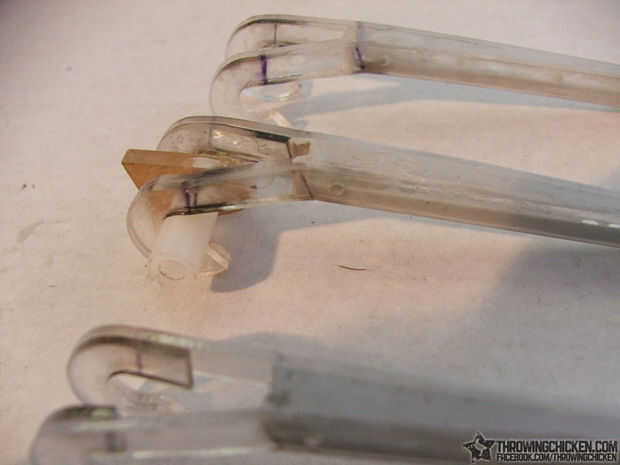

Los brazos están compuestos por capas de acrílico de corte láser, pero hay una curva en la forma hacia la Junta de conexión, que puede ser creada por el acrílico de la calefacción lo suficiente como para que sea suave. (pic 1-5)

Discos de ventilación de comba:

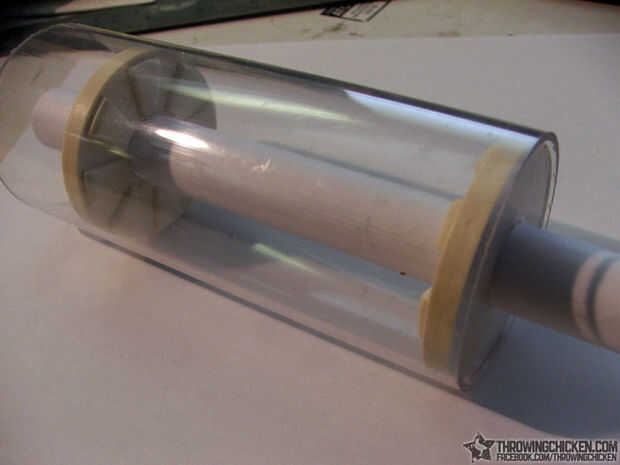

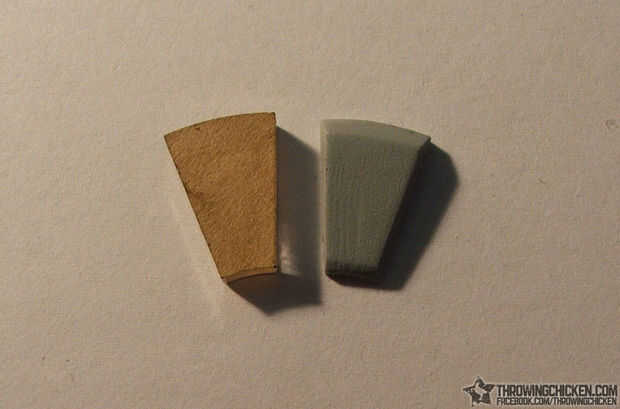

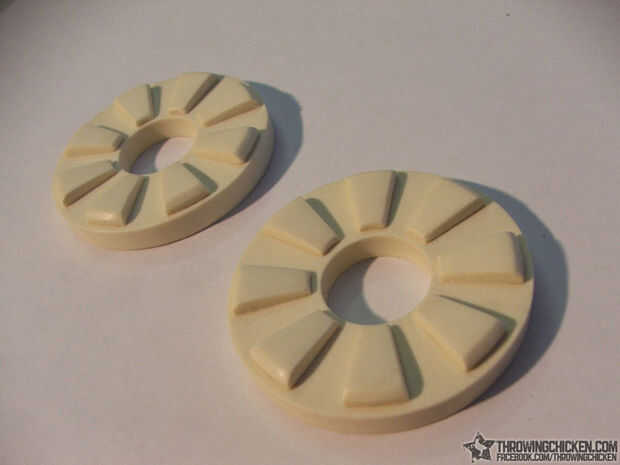

Dentro del tubo transparente que se extiende la longitud de la cámara son un par de discos con cuña formas capas sobre ellos. Todos estos bits fueron de corte láser, aunque para ahorrar el tiempo opté por añadir un borde biselado a una de estas formas de cuña, moldearlo en silicona, luego producir 8 de ellos para completar la pieza. (pic 6-9)

Materiales:
Corte láser acrílico
Pegamento estupendo
Pegamento epóxico
Masilla de epoxy (Magic Sculpt)
Silicona (molde máximo 30)
General resina

Herramientas:
Cuchillo de la manía
Mechero, soplete o pistola de calor
Palitos y tazas de mezcla de silicona y resina
Contenedor para prototipos y moldeado
