Construcción de una escala de 1:1 Portal Gun con luces (2 / 18 paso)

Paso 2: Láseres de hacen mejor

Preparación para el láser

Puesto que la pistola de portales es un instrumento de precisión, me decidí a tener un montón de piezas láser corte... y porque el corte del laser es super impresionante y hace mi vida más fácil. Este fue mi primer gran proyecto con una máquina de corte láser. En el pasado que había usado para detalles de terminación más pequeño, pero al acercarse a la pistola de portales que quería probar algo nuevo, y una vez eso paso en la adaptación de un gran proyecto en un proyecto de láser, empiezas a ver cada proyecto como un proyecto de láser.

Una de las ventajas de láser de corte, sobre el decir impresión 3D, es la curva de aprendizaje para crear tus patrones es mucho más corta que lo que se requiere para aprender modelado en 3D. Si usted puede medir y con un programa de dibujo, preferiblemente uno que admite vectores como Adobe Illustrator, puede diseñar para un láser. Y desde ya crear planos para todos de mis réplicas usando Illustrator, adaptando los planos en los patrones de láser es rápido y fácil.

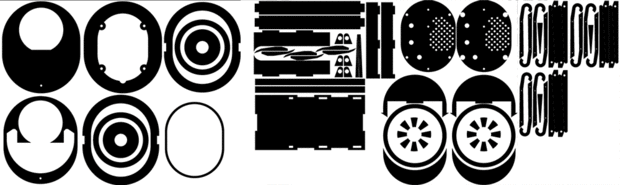

Para preparar las formas para el laser, tienes que tomar tus planos y dar cuenta de cosas como los grosores de los materiales, ángulos y colocación. Por simplicidad, supongamos que usted quiere hacer un cubo hueco de 1" de 1/8 acrílico; Usted no puede simplemente cortar seis 1" plazas de su material porque añade el espesor del material 1/8" para el cubo. La solución es eliminar su espesor desde el borde de unión de uno de sus cortes, así, cuando correctamente alineado, el cubo mide 1" de borde a borde. Mientras que usted puede hacer a este tipo de cálculos en su cabeza o en papel, es útil crear vistas temporales de sus materiales y colocar en la posición que será en su forma física. De esta manera puedes ver exactamente cómo todo se alinea en el papel antes de que usted ha cortado algo. Esto también es útil para agregar el estilo de lengua-n-grove botones de alineación en sus patrones. Estas claves le permitirá colocar las piezas juntas sin mucho cálculo. (pic 1)

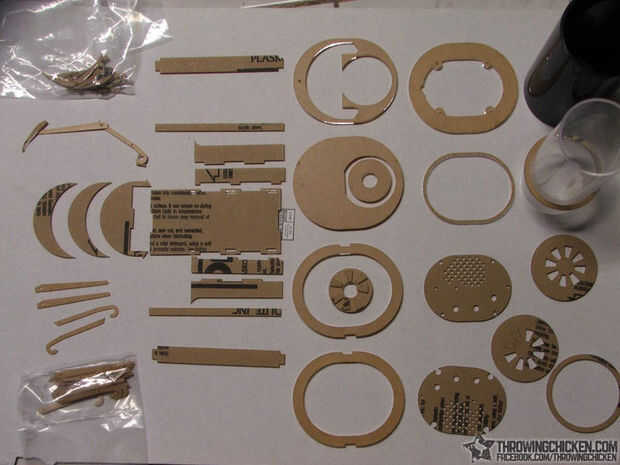

Otro beneficio de corte por láser es calidad y aumento de la velocidad. Mientras que usted todavía puede cortar estos patrones a mano usando un cuchillo de la manía o la sierra, corte por láser es extremadamente rápido, y un láser bien afinado puede cortar con una tolerancia de precisión de 0,001" y un corte de 0,010". En otras palabras, se va a cortar rápido, va a cortar exactamente, va a ahorrar un montón de trabajo sin dejar de ser 99.9% exacto al patrón que usted diseñó. (pic 2)

Software:
Adobe Illustrator
