Construcción de una escala de 1:1 Portal Gun con luces (3 / 18 paso)

Paso 3: Montar el láser corte pedazos parte 1: carriles de cámara y cabeza de cámara

Carriles de la cámara:

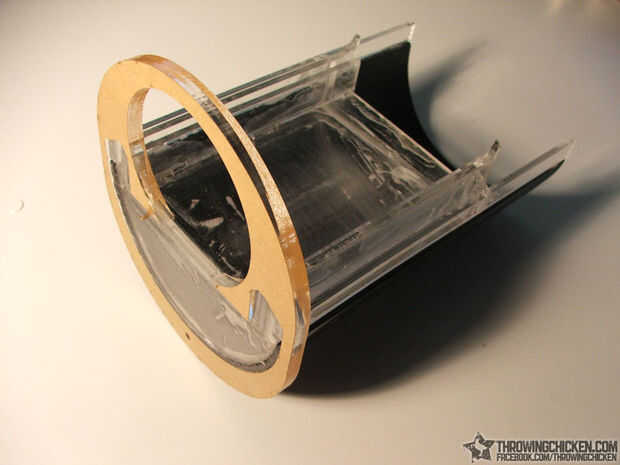

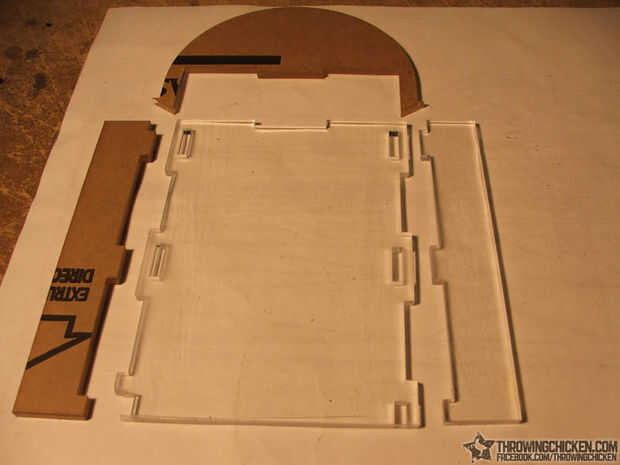

Esto es cuando las cosas comienzan a conseguir realmente divertido. Debido a nuestra planificación y uso de la cortadora láser, encontramos que las cosas comienzan a ir juntos muy rápidamente y sin un montón de toma de decisiones necesaria. Armado con un tubo de pegamento, el diseño de lengua-n-grove nos permite montar rápidamente como Lego o un rompecabezas. (Foto 1 y 2)

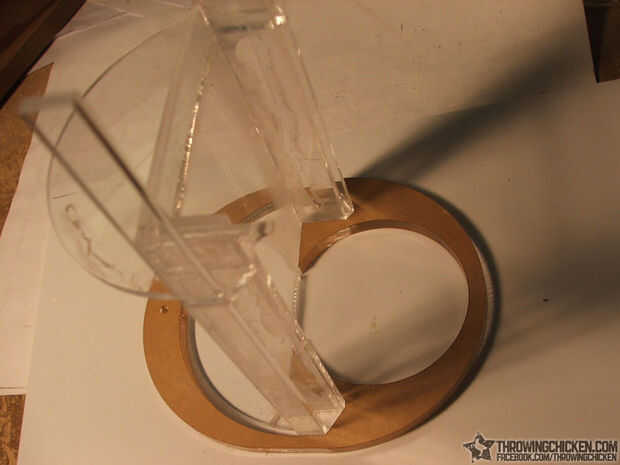

Para la parte inferior de los carriles de la cámara usé un 4" OD tubo de acrílico dividido por el centro para obtener la curva inferior. Porque yo he planeado tener los carriles en la cámara posterior, puedo usar una parte de la cámara trasera como una "pinza" para sujetar todas las piezas más duras mientras el pegamento fija. Esto también asegurará que nuestras piezas se acoplarán entre sí en pasos posteriores. (Foto 3)

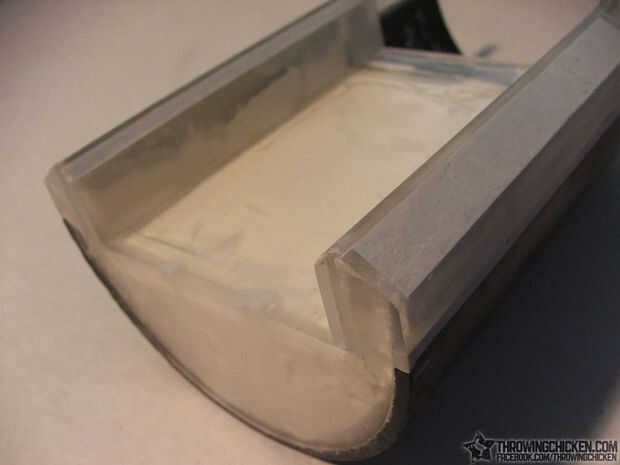

La inclinación a lo largo de la parte superior de los rieles se crea utilizando una masilla epoxi de dos partes. Para esta compilación he utilizado Magic Sculpt, que tiene un tiempo de trabajo de 1-2 horas. (pic 4)

Cabeza de cámara:

La cabeza de la cámara ofrece un pequeño desafío sólo tenía una idea aproximada en cuanto a cómo quería hacerlo. Como se puede ver en la imagen de referencia (Foto 5), hay 4 ventilaciones empotradas a lo largo de la inclinación superior. Debatí con una capa alisada de plástico con los respiraderos ya cortados, pero conseguir esto precisa fue demostrando para ser problemáticos. Volví a la pizarra y finalmente subió con la idea de edificio encima de la parte cóncava en lugar de intentar crear la parte cóncava. Esta manera podría formar y perfeccionar cada capa en mi build antes de pasar a la siguiente. (foto 6)

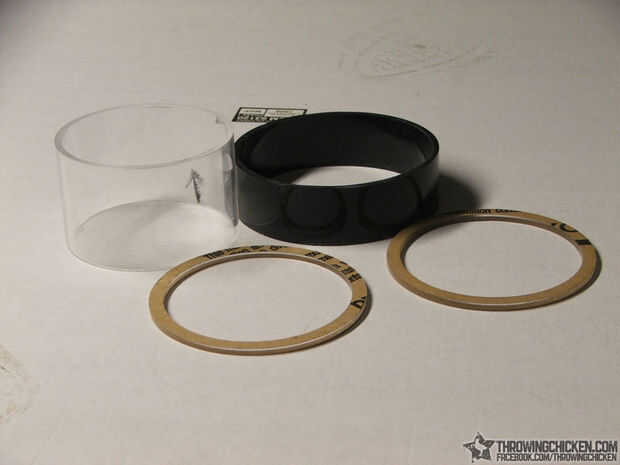

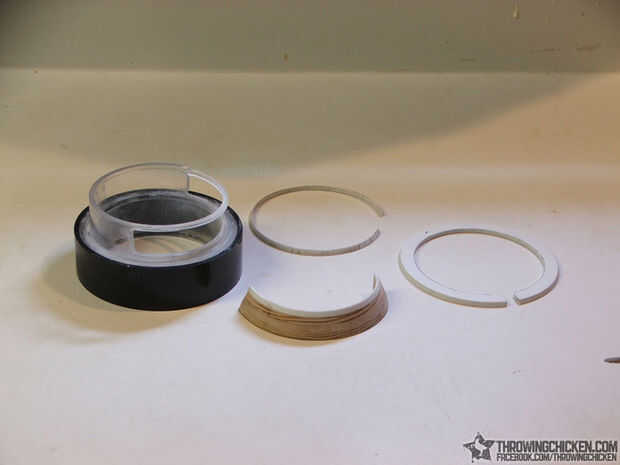

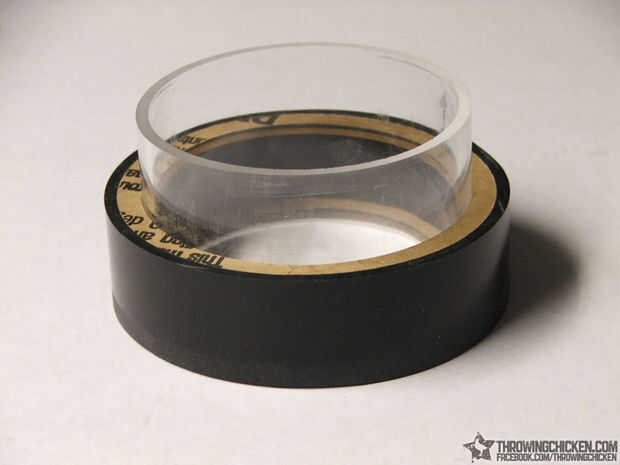

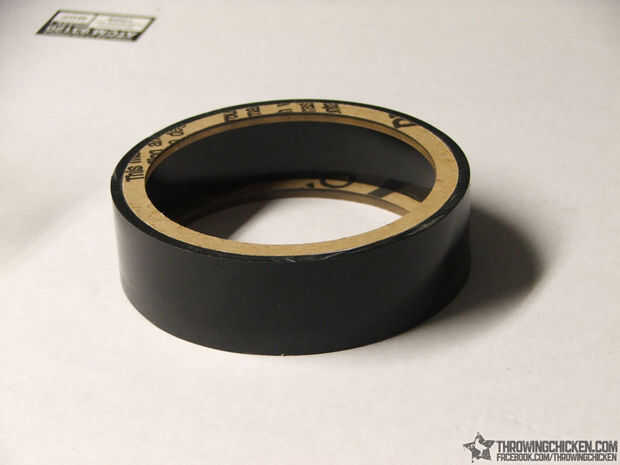

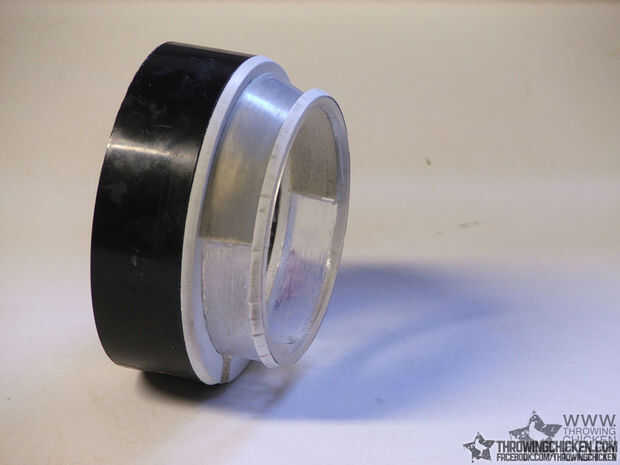

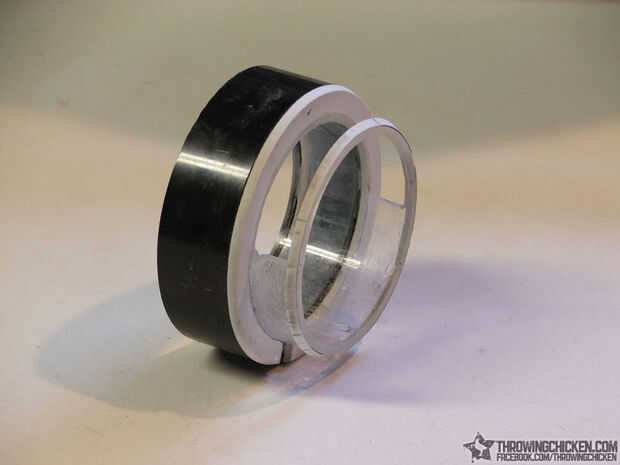

Empecé montando repuestos trozos de tubo de acrílico y un par de aros que quedaron el proceso de corte láser (punta: no para promover un estilo de vida de acaparador, pero no se tira nada, hasta que se haga el proyecto, nunca se sabe cuándo puede ser útil). (pic 7 – 9)

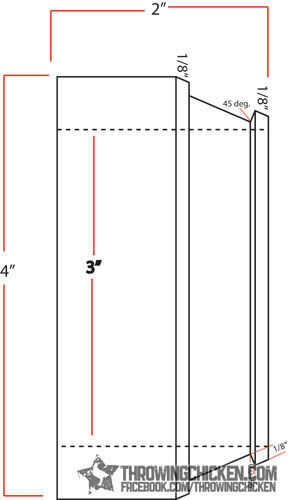

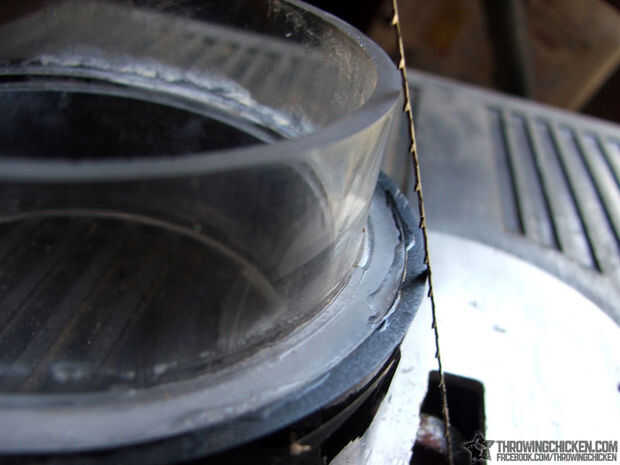

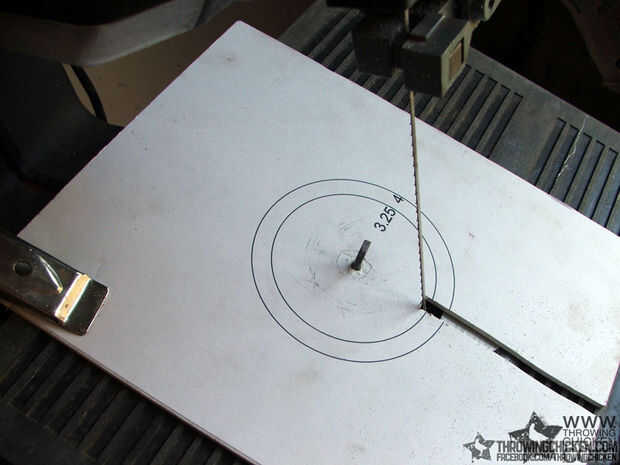

Para obtener el anillo inclinado que conforma la parte cóncava de la ventilación, un ángulo de mi mesa de Sierra de cinta para que coincida con la inclinación de la cabeza de la cámara, utilizando la pieza ya montada como una guía (foto 10). Usando algunos estireno de chatarra y un clavo, pude montar una plantilla de corte del círculo improvisado. Esto me permitirá cortar el aro de ventilación inclinadas así como un par de anillos a lo largo de los bordes exteriores. Si sigues este método fuertemente le recomendamos que proceda con extrema precaución. Todas las herramientas de poder, especialmente una sierra de cinta, pueden ser extremadamente peligrosas, y cortar estas piezas delgadas no lo hace más fácil. (pic 11)

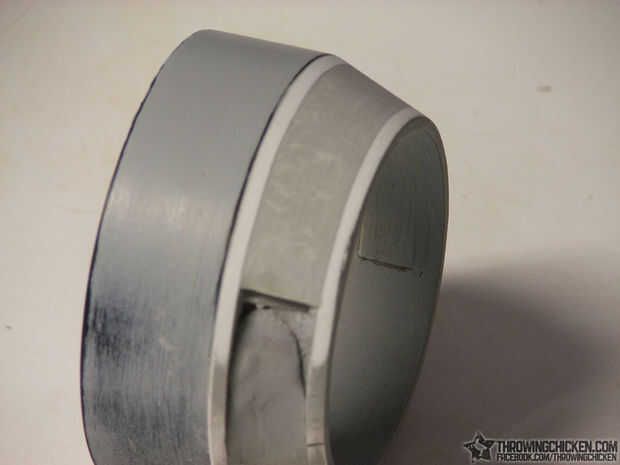

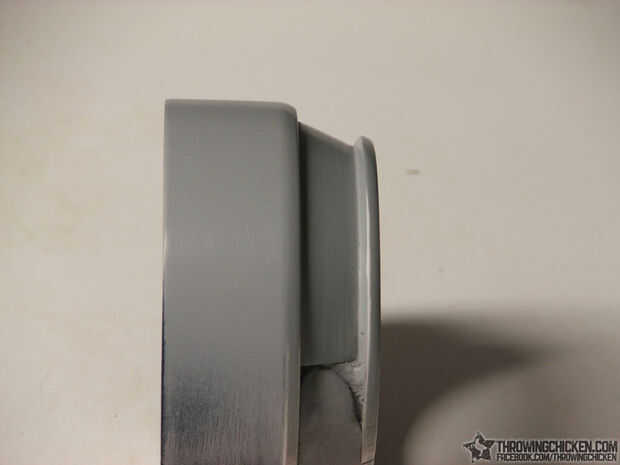

Tras una pequeña Asamblea y masilla que he conseguido la forma deseada de la base. (foto 12 – 15)

Como lo hice anteriormente con la inclinación a lo largo de la parte superior de los rieles de la cámara, me he llenado en el área cóncava a lo largo de los orificios con masilla epoxi, pero no antes de agregar a un agente desmoldante como jabón o vaselina. (foto 16)

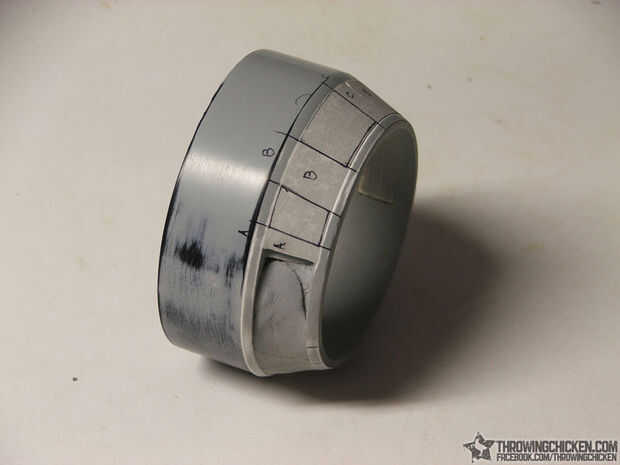

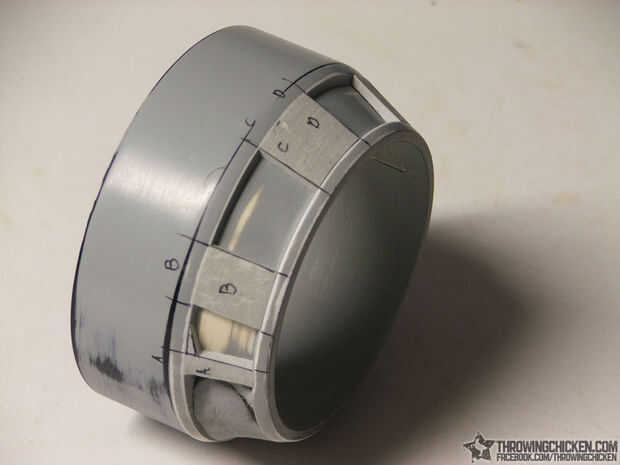

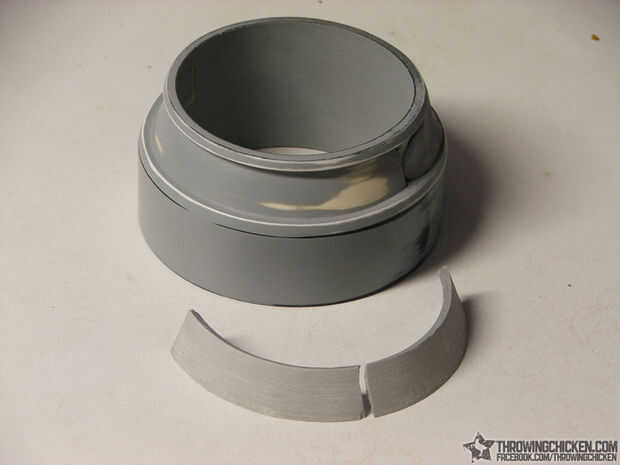

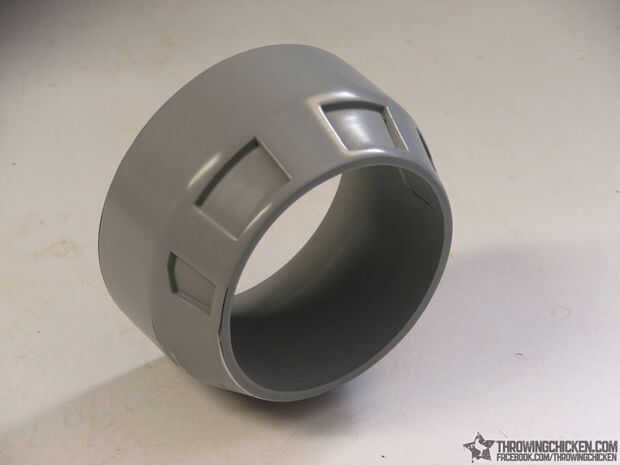

El agente de liberación permitirá quitar la masilla después de curado y una vez curadas las secciones que conforman las rejillas de ventilación se puede cortar y luego volver a montar la pieza entera. (Foto 17 – 20)

Unión:

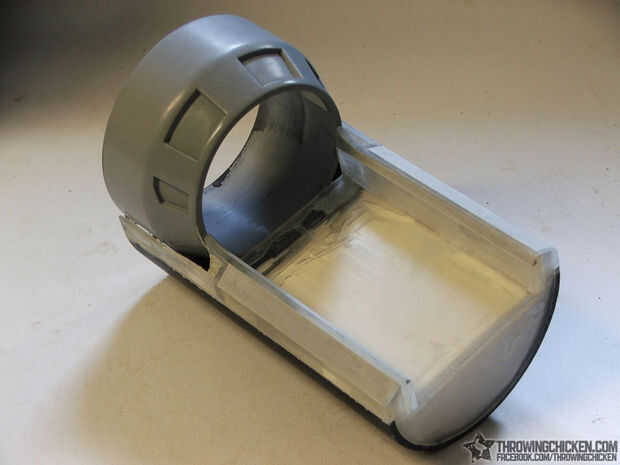

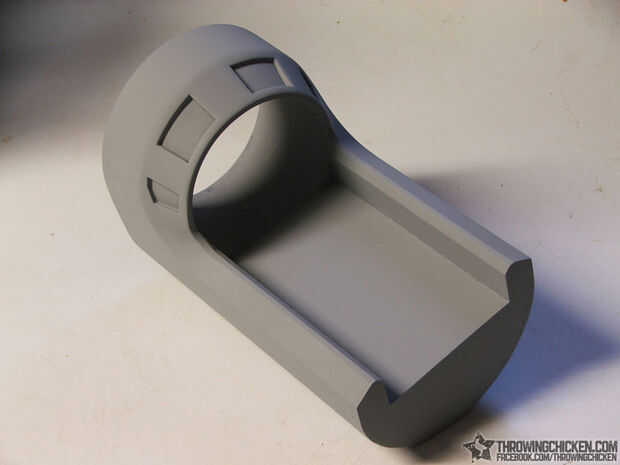

El último paso consiste en pegar la cabeza de cámara para los carriles de la cámara y rellenar los huecos con masilla. (Foto 21 y 22)

Materiales:
Corte láser acrílico
4" OD tubo acrílico
Pegamento estupendo
Pegamento epóxico
Masilla de epoxy (Magic Sculpt)
Estireno hoja de 1/8"
Restos de madera

Herramientas:
Sierra de cinta
Cuchillo de la manía
Ruller
