Construcción de una escala de 1:1 Portal Gun con luces (17 / 18 paso)

Paso 17: electrónica

El paso final para completar nuestra pistola de portales es conectar las luces y
construir un simple circuito el interruptor entre los LEDs azul y naranja. Se puede simplificar este paso utilizando un / B cambiar interruptor, aunque muchos de ellos han "apagado" en la posición central por lo que sería un breve momento donde todas las luces se apagan entre la conmutación.

Quería algo simple; Quería algo que replicar lo que dispara los portales en el juego utilizando los botones izquierdos y derecho en el ratón. Pulse el botón azul para cambiar a las luces azules, pulse el botón naranja para cambiar a las luces naranja. Suena fácil, pero no mucho de un gurú de la electrónica siendo yo mismo recurrió a la ayuda de mi tío conocedores de electrónica...

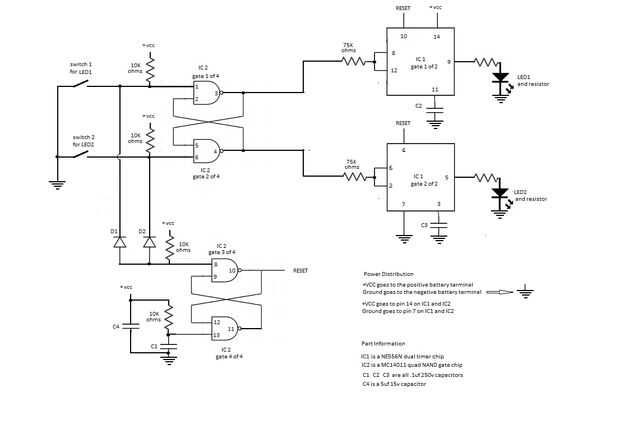

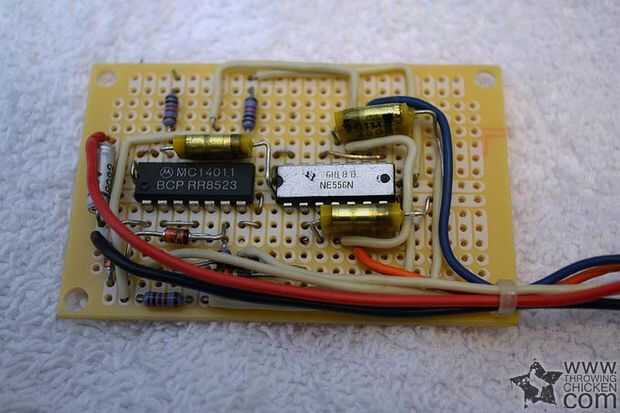

... Y por la ayuda, diseña y construye todo el circuito utilizando piezas al azar que encontró en un cajón mientras que tocó el violín con LEDs (Foto 1). Permítanme prefacio este método diciendo que hay probablemente muchas otras maneras de hacer esto, pero es la forma gratis de hacerlo, y si usted puede leer el esquema puede construirlo usted mismo usando piezas de disponibles en Radio Shack. (Foto 2 y 3)

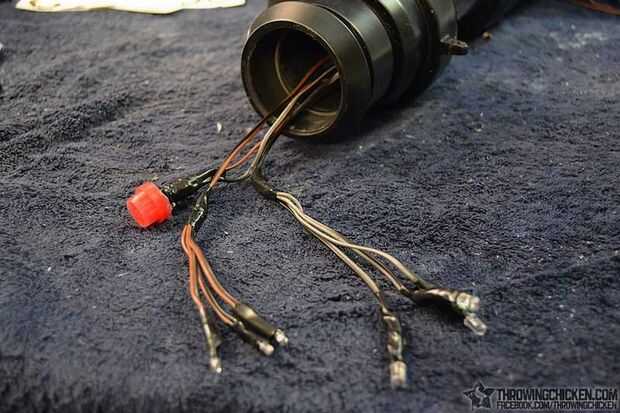

Una vez que el circuito se completa me enganchado hasta mi luces, fuente de alimentación e interruptores. Todos los LEDs se ejecutan en paralelo con sus respectivos colores. Las fichas en el circuito consumen un poco de carga de las baterías, pero la mayor parte de se pasa a los LEDs, por lo que es importante que agregue un resistor entre los LEDs y el circuito. (pic 4)

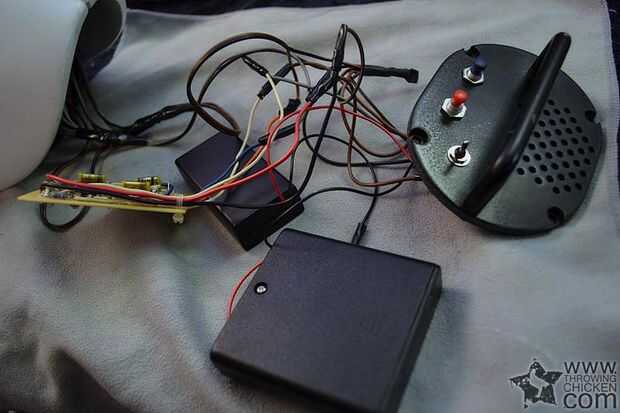

Después de todo, es cableado, os adjunto el tablero y las pilas en el interior las paredes del cartucho trasero con fuerza industrial Velcro, de esa manera puedo quitar todo más adelante para el mantenimiento. El panel de acceso posterior está sujeta con cuatro tornillos de cabeza Allen. (pic 5)

Ahora tenemos una pistola de portales con conmutación de luces, al igual que en el juego!

Si usted está siguiendo a lo largo, luego que apenas completemos este Instructable y esperemos que la tarea de construir su propia arma de Portal!

[Nombre del tema aquí], debe ser el orgullo de [ciudad de tema aquí]!

Materiales:
LED super brillante de color naranja y azul
Cable de repuesto
Interruptor de encendido/apagado
Cinta aislante
Tubería del encogimiento del calor
Interruptores de botón normalmente abierto (x2)
Radio de diodos cabaña p/n 276-1103 (x2)
10K ohm resistencias (1/2 vatio es fino) (x 4)
MC14011 Compuerta NAND cuádruple (x1)
Viruta de temporizador Dual NE556N (x2)
.1 uf 250v condensador (x3)
5 uf 15v condensador (x1)
75K ohm resistencias (1/2 watt) (x2)
Tablero de PC como Radio Shack nº 276-150 (x1)
Fuente de alimentación de 9 voltios

Herramientas:
Cortador de alambre
Soldadura de hierro
