Construcción de un marco de Trike Recumbent de bambú (17 / 23 paso)

Paso 17: Conexión de las vigas para formar un "braguero"

Si usted recuerda, el problema con el primer trike fue una sola viga puede flexión hacia arriba y abajo, lado a lado y gire a lo largo de su eje longitudinal.  Conexión de las vigas superiores "asiento" y la viga principal en este trike causará que actuar como una cercha donde las vigas de apoyo de unos a otros.  Así que en lugar de tener 3 vigas separadas, se realmente actúan como una amplia y alta viga que no flex mucho en todo.  Mi plan original era añadir más refuerzo que terminé usando.  La razón principal fue realmente estaba cansado de lijado y envasado y quería ver cuán poco podría conseguir lejos con hacer.  Información completa aquí;)  Estiman que más de 50% del tiempo que se tardó en construir este trike fue gastar en lijado y envasado.  Es un maratón, no un sprint.  Menos un par de millas fuera de la maratón haciendo algún ensayo y error.  Mirando fotos de la expedición Catrike me di cuenta de que sólo utilizan un soporte bajo el asiento en sus triciclos de aluminio.  Así que decidí empezar a poner refuerzo en la parte inferior del asiento y justo en frente de la rueda trasera y ver cómo rígido el marco se convirtió.

Para hacer mis barras de arriostramiento tomé dos 36" álamo 1/2" diámetro espigas y envuelto con cinta de fibra de carbono de 3" tejido.  Para ello puse un pedazo largo de papel de cera en mi banco y húmedo a 36" pedazo largo de cinta de cf con resina epoxi.  Colocar el pasador en la cinta había enrollado lo en la cinta de fibra de carbono a lo largo.  3" pedazo ancho de la cinta pasará alrededor de una clavija de 1/2 casi dos veces tan este salió bastante bien.  Luego envuelve la cinta y la clavija con cinta aislante con el lado adhesivo hacia fuera como antes.  Después de secado de la resina, era hora de empezar a cortar estas piezas poco loco.

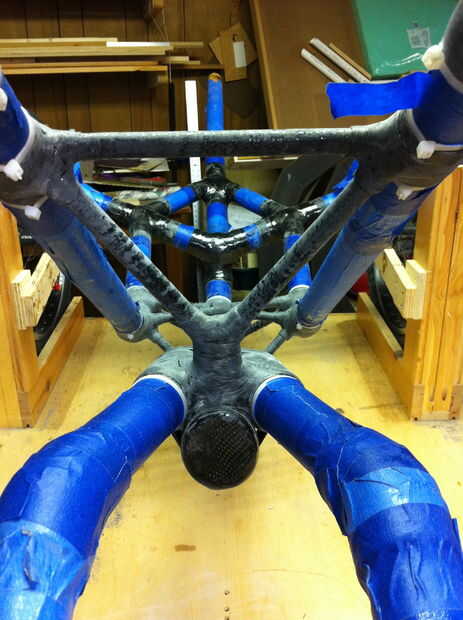

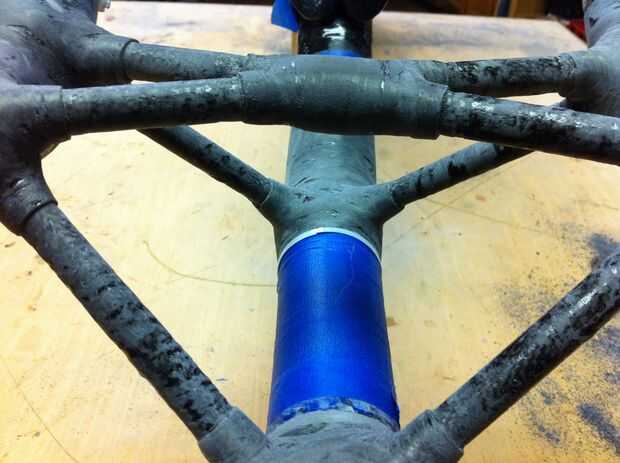

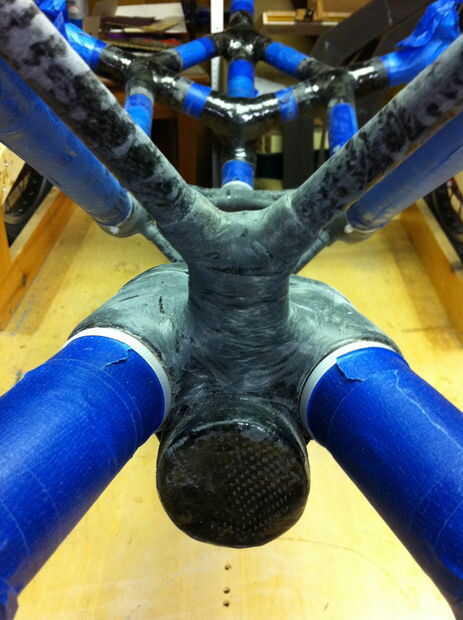

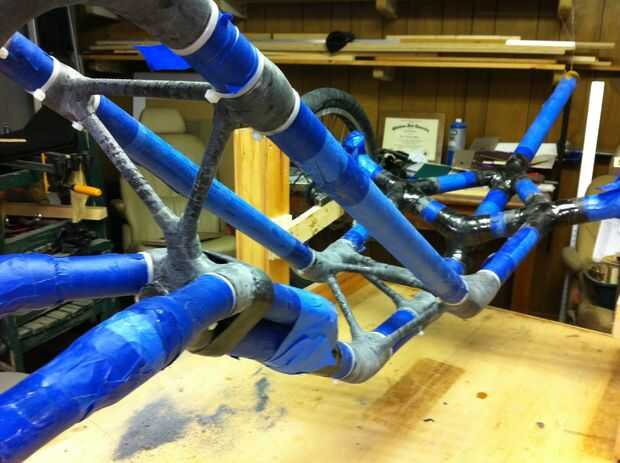

Corté las piezas para adaptarse a los ángulos quería y luego caliente había pegado en lugar.  Un triángulo es siempre más fuerte por lo que el refuerzo se realiza en un patrón triangular.  Ataduras de cremallera pequeño me puse los tacos que me diera un punto definido como envuelve ya que no quiero tapar la cinta tejida en los tacos.  El resultado final fue no sólo una ventaja agradable, sino también el aspecto que los tacos donde llevan a cabo por la fibra de carbono pequeños accesorios (Fig 5).  Añadió un detalle agradable a la estructura.  Todas las uniones se ajustaron entonces, lijado y envuelto, etc..  Fotos 2-5 muestran el progreso de los refuerzos debajo del asiento.

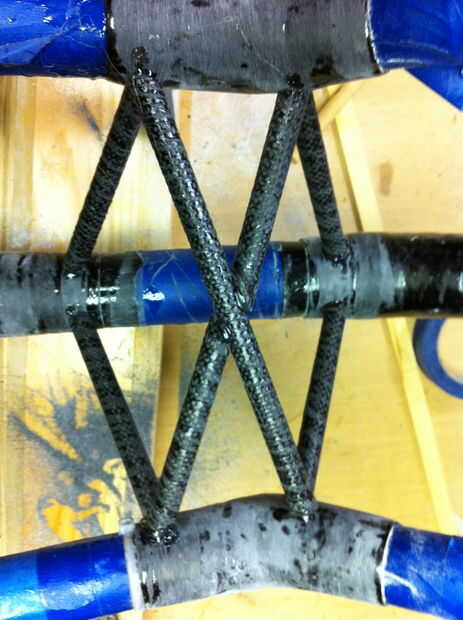

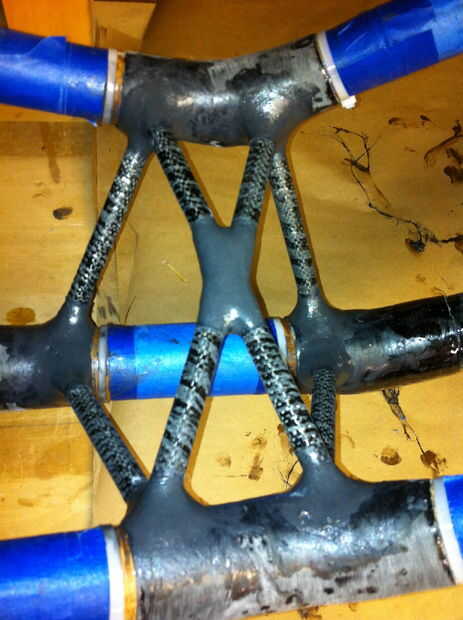

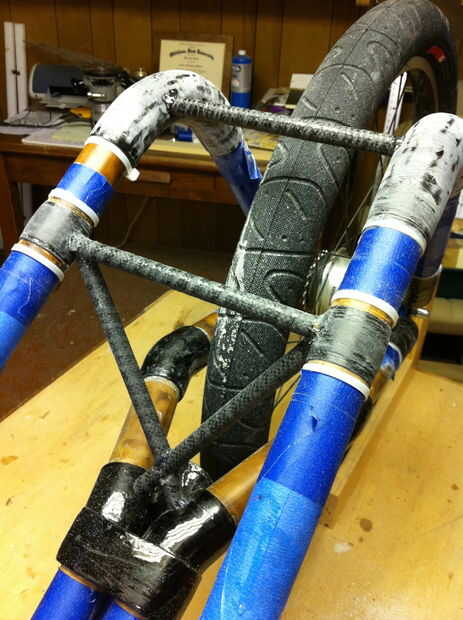

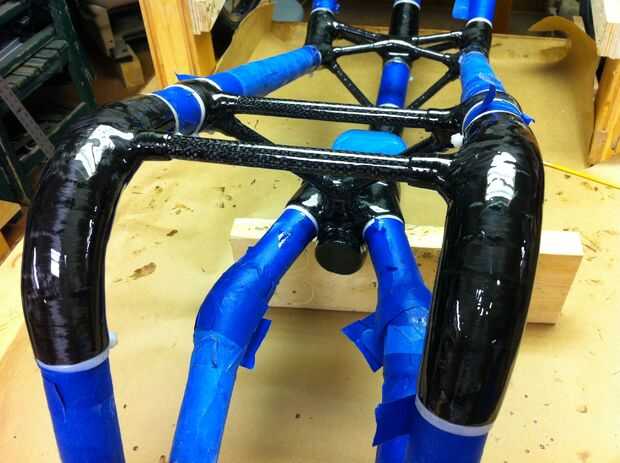

Fotos de show de 6-12 cómo se logró el refuerzo posterior.  Terminé haciendo una "X" para que pudiera terminar los extremos de la parte inferior contra el bambú a cada lado en vez de en el centro.  Un montón de epoxy fue utilizado en "X" y el espacio por debajo de ella antes de embalaje.  Tuvo mucha paciencia pero el resultado final fue muy fuerte y se ve bien así.

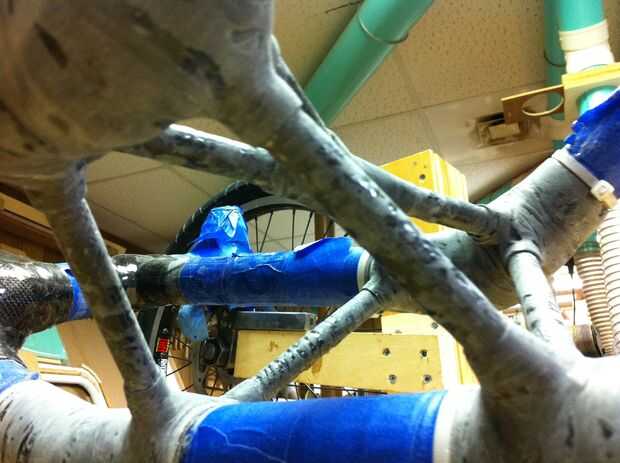

Después de agregar estos apoyos establece sobre el triciclo y enrollado alrededor de la tienda.  El marco era muy sólido y no se movió cuando forzado lateralmente o rebotó en él por lo que dejé allí.  Es posible el marco puede necesita más refuerzo después de he recorrido más, pero ahora es muy rígido en mi opinión.
