Construcción de un marco de Trike Recumbent de bambú (11 / 23 paso)

Paso 11: La parte realmente difícil

Estos dos son la parte más delicada de la construcción y muy fácil a desordenar.  Definitivamente necesita el modelo de PVC para esta parte.  La clave es cortar el pedazo de centro en primer lugar que tiene cortes compuestos en ambos extremos que se encuentran en planos diferentes.  Los pedazos de 4 extremo sólo se cortan en un extremo que gire en la alineación por lo que son fáciles.  Obtener la orientación correcta en el pedazo de centro es la clave.  Todos los cortes son los mismos: hoja de sierra a un ángulo 10 ° e inclinado 10 °.  Las piezas son de 1 1/2" diámetro x 7" de largo, pero haría que los pedazos de 4 extremo más así que usted puede cortar a longitud más adelante.

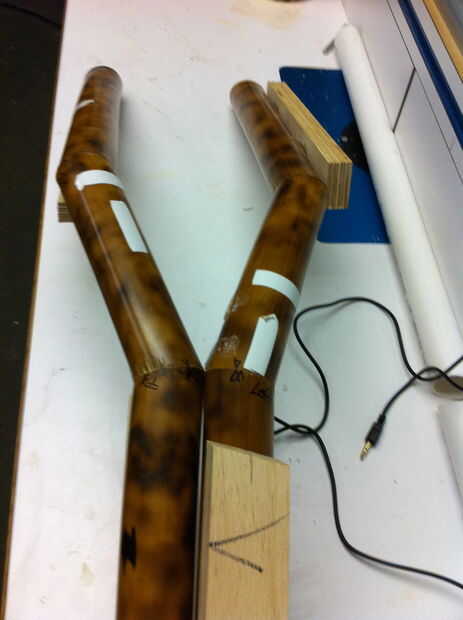

Lo que hice para hacer esto más fácil era utilizar el modelo de PVC para cortar una copia exacta de ambas piezas de centro en madera de 2 x 2.  Las piezas izquierdas y derecha son diferentes en la manera que los cortes están orientados.  Por otra parte, sería una buena idea hacer copias adicionales sólo al construir el modelo de PVC.  Esta madera o pieza de PVC me ayudó a averiguar de qué manera tenía que girar, voltear o girar el bambú para obtener la correcta posición para el corte en el inglete vio.  (Estoy poniendo un dolor de cabeza solo recuerdo esta parte).  También es útil usar piezas extra largas de bambú, así que pude hacer algunos errores sin empezar.  Una vez supe por ciertos que el corte era correcto, coloca el bambú del mismo modo en la sierra y cortar a 7" de largo.

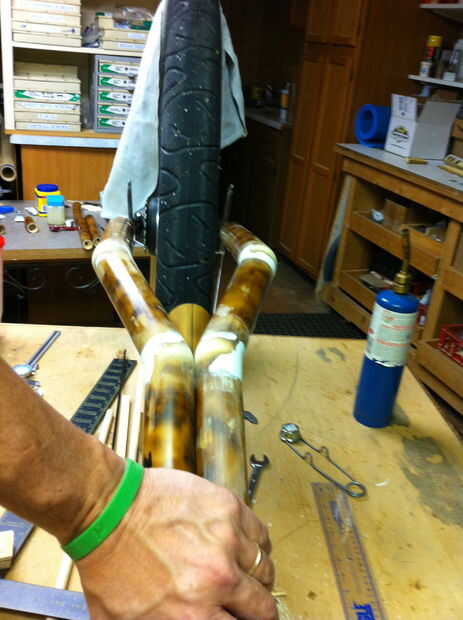

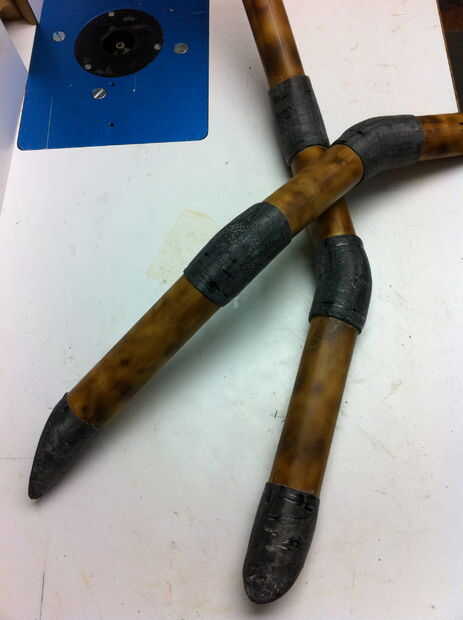

Cuando haces un corte Asegúrese de marcar una línea horizontal en el extremo del corte.  Estas líneas ayudan inmensamente cuando se están uniendo las piezas.  Las piezas son orientados a 90° entre sí y las lineas horizontales ayudan a cerca de 90 ° como sea posible.  Una vez que usted ha hecho todos los cortes correctos y línea de cosas, pegar la piezas juntas (Foto 1).  Le confieso que no pude averiguar cómo Fije las piezas juntos así realmente superglued ellos y solo los mantienen en su lugar.  Supongo que te dice cuánto creo las cuentas de pegamento para la fuerza de estas juntas, pero es era difícil llegar a otra forma.  En retrospectiva, yo puedo han podido pegar cada articulación individualmente con un pegamento diferente, pero es difícil hacerlo.  Desde que superglued estas piezas juntas, se aplica algunos pasta epoxi a la superficie externa de la articulación (Foto 2).

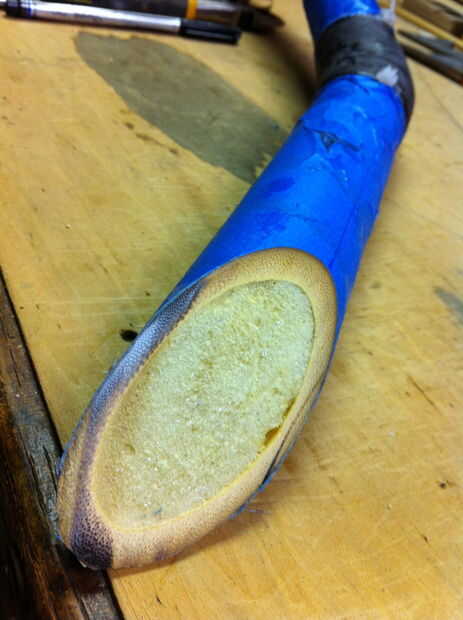

El extremo del bambú que se unirá a la estructura principal se corta a aproximadamente 120° (Foto 3).  Porque sería ser envoltura de fibra de carbono sobre el extremo de la caña, llené el final con la expansión de la espuma antes de hacer el corte.  Este corte se hizo en la Sierra de cinta.

Ahora que se hacen los cortes y todas las piezas pegan, sabes lo que do...start envoltura!
