Construcción de un marco de Trike Recumbent de bambú (14 / 23 paso)

Paso 14: Los brazos de la rueda delantera

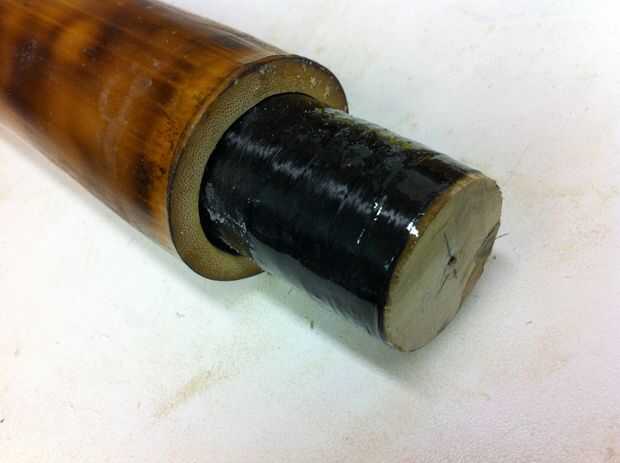

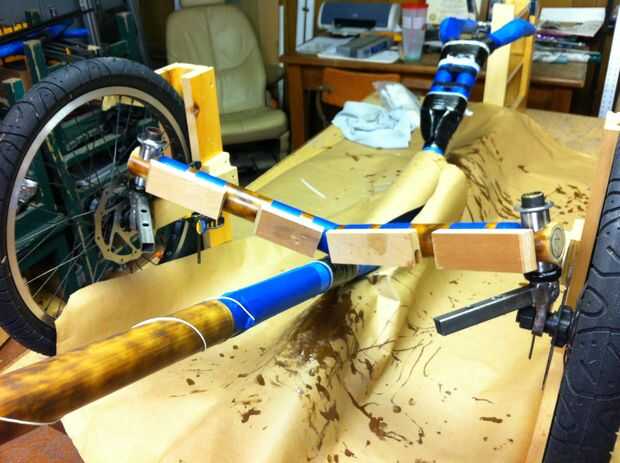

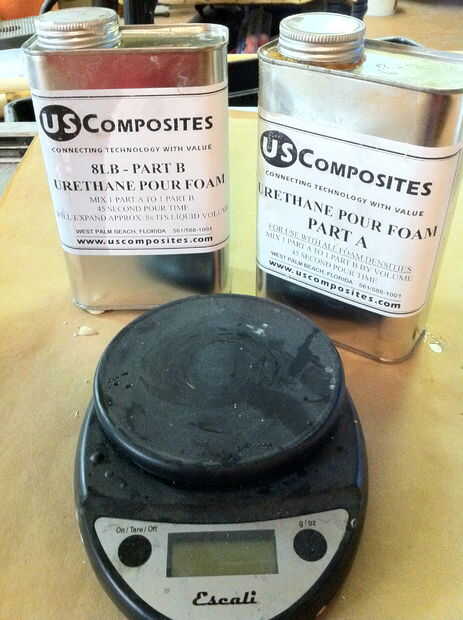

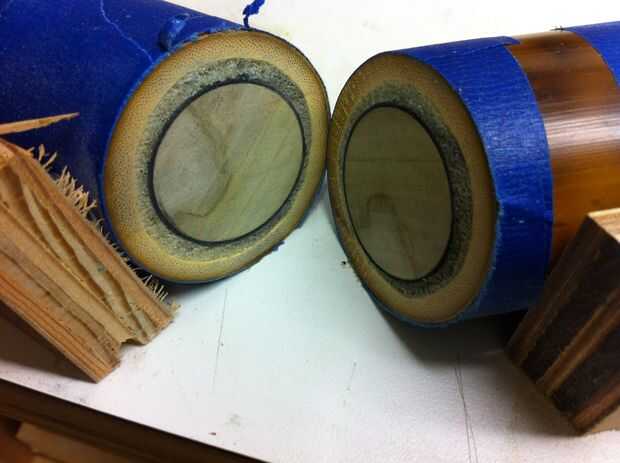

Próximo es construir y colocar los brazos de la rueda delantera.  Creo probablemente había sobreexplotado este paso pero mi preocupación era que las ruedas delanteras sólo se admiten en un lado de la rueda.  Si el brazo de bambú a la rueda que dobla conduciría a grandes problemas que serían difíciles de corregir más adelante.  Sacrifica algún peso de marco y me refuerza el bambú 2' de diámetro con un taco de álamo grande envuelto en fibra de carbono (Foto 1).  Una vez que ha endurecido la resina de fibra de carbono, me cubrió con 16 libras de espuma de expansión y deslizados en el bambú.  16 libra expansión de espuma es muy densa en comparación con la espuma de 2 libras más típica (Foto 2).  La espuma no tiene mucha fuerza estructural pero en un pequeño espacio cerrado creo que estará bien (Foto 3).  Si era excesivo o no, todavía recomiendo estas armas de alguna forma de refuerzo.  Si no te importa ver el bambú, creo que también podría envolver el brazo entero en fibra de carbono.  No quiero tapar el bambú y optó por la espiga grande.  Una envoltura exterior de fibra de carbono obviamente sería más ligera.

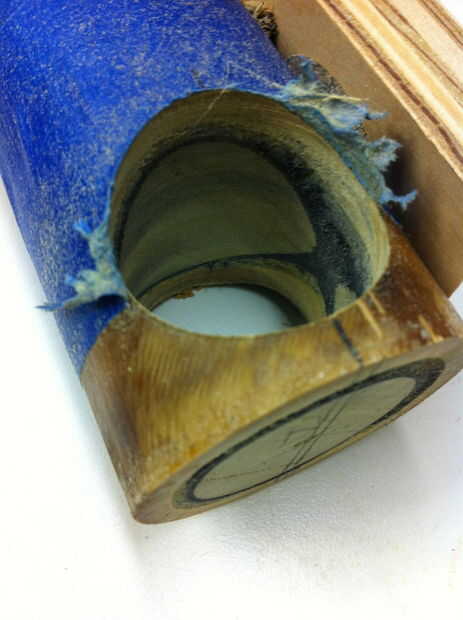

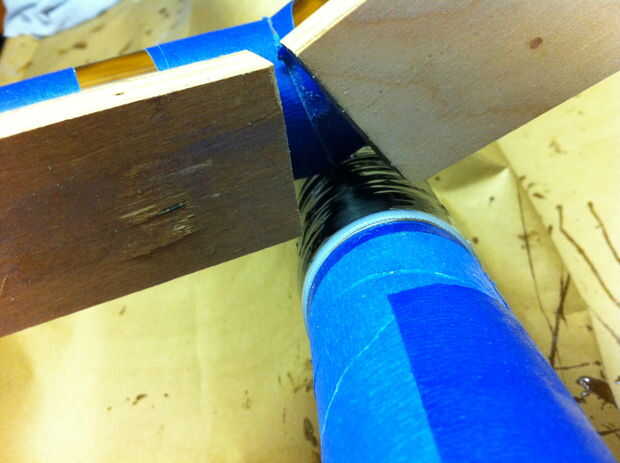

La longitud de los brazos y el ángulo de los cortes centro variará dependiendo el conjunto encima de sus ejes delanteros.  Para la configuración de mi trike, los cortes de inglete compuesto terminaron siendo ángulo de 15° y una inclinación de 15°.   El ángulo de los brazos hacia adelante a unos 65° de la línea media y hasta la rueda a aproximadamente 15 °.  En el extremo de la rueda, se perfora un orificio de 1 1/4" con una broca Forstner (foto 4).  El agujero está centrado en el bambú de 7/8" del final.  Por lo general este extremo del brazo tendría un corte de boca de pez y no un agujero completo.  Un agujero tiene una ventaja en fuerza y es más fácil envolver en mi opinión.  El agujero también le ayuda a alinear los cortes de la línea de centro, ya que los brazos se llevan a cabo por los tubos de los auriculares al volante mientras que juguetear con los cortes de inglete compuesto.  Es muy importante tener un bloque de madera contrachapada pegado al bambú para orientar correctamente el orificio perforado y el ángulo de corte uno al otro.  Sin el bloque es prácticamente imposible conseguir su ángulo corta juntos en línea media (Foto 5 y 6).  Una vez que los brazos de la rueda delantera corta y equipadas, pegarlos juntos en ángulos del centro y dejar en su lugar hasta que se seque.

Como ya he dicho antes he utilizado zombi atómico planea construir los cubos para que la información pertenece a ellos.  Tan I recomienda la compra de sus planes de Trike de Guerrero (www.atomiczombie.com) o usar a pernos rey (http://www.fleettrikes.com/tthindex.htm.)  Cualquiera funcionará.
