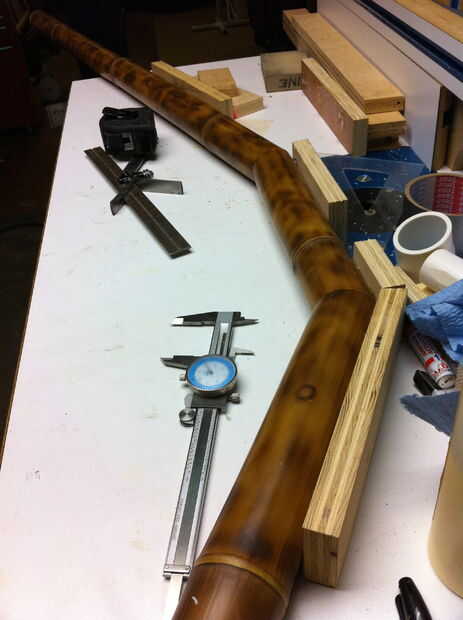

Paso 9: Y el centro de la viga

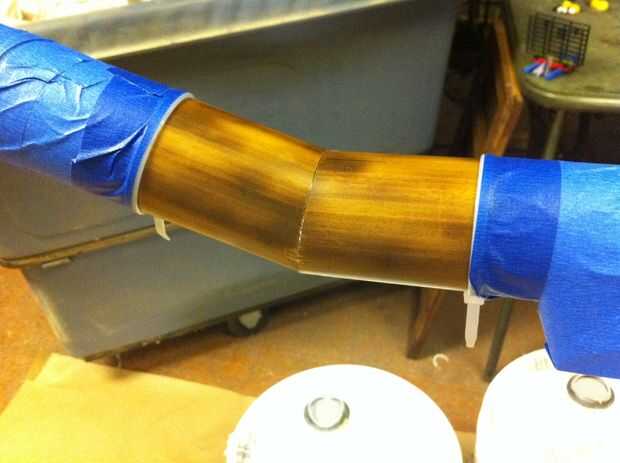

Cuando el pegamento ha fijado, prepare el bambú para envolver colocando una amarra en ambos extremos de la articulación (Foto 2). Este proceso es muy desordenado y he aprendido que no quiere cinta junto a su embalaje porque es difícil conseguir la cinta apagado más adelante. Se atasca en la resina o la fibra de carbono y tienes a la arena lo pintores azul brillante que saca es un dolor. Por lo que la amarra crea un buffer para que la resina no se adhieren y hace un bonito borde distinto. Una pequeña cantidad de resina se escapará en los lazos del cierre relámpago en lugares, pero sale muy fácilmente. Una vez los lazos zip, envuelvo el resto del bambú con la cinta. Normalmente solo lo dejo en a lo largo de la construcción ya que terminas con la resina por todo el lugar como montar el marco. La cinta es un ahorrador de tiempo real como la resina es difícil de conseguir fuera de bambú que ha sido desparafinado y arena. Una vez que la grabación se realiza, lije el área a ser envuelto con papel de lija de grano 60-80 hasta que la superficie es rugosa. Esto asegura que toda la cera se retira y existe una buena superficie para la vinculación. Si la cera permanece en el bambú cuando se aplica la resina fácilmente sólo pop será apagado. Mal. Use un trapo pegajoso o acetona para quitar todo el polvo antes de embalaje.

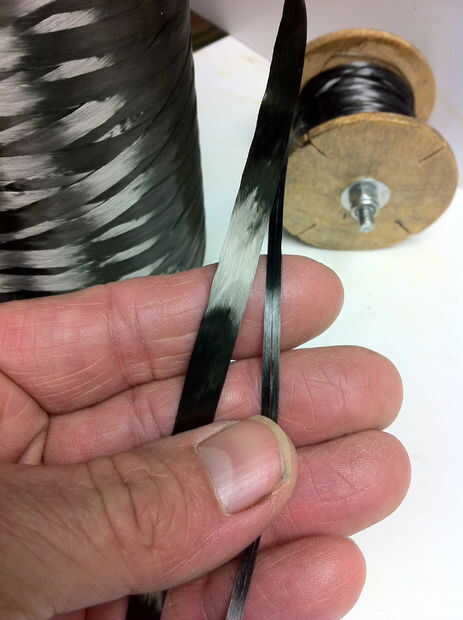

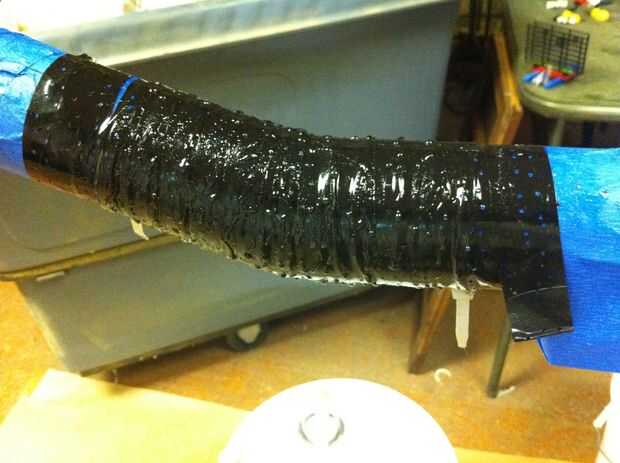

Envoltura de fibra de carbono remolque (remolque = cinta) es una habilidad adquirida y lo pone más fácil con la práctica. No te preocupes, hay mucha práctica en este trike. La idea es mantener la fibra de carbono con resina mientras esté como uniformemente y suavemente como sea posible. Esto limita la cantidad de lijado y reenvasado te tendrás que hacer para que la articulación se ven bien. En mi primer cuadro, usé 3K remolque que es fibra de carbono que contiene 3.000 filamentos en sección transversal. Para este marco he comprado remolque de 24K que esencialmente significa que estoy envolviendo 8 x las hebras de 3K (Foto 3). Esto hace que la envoltura ir mucho más rápido y salvó un montón de tiempo. 24K es aproximadamente 1/2" de ancho o más pero apenas tan fácilmente como el 3K envuelve una vez que esté mojado. La acumulación de fibra de carbono es más rápida con 24K a 3K y con la cantidad que hay que hacer en este trike me ahorró mucho tiempo.

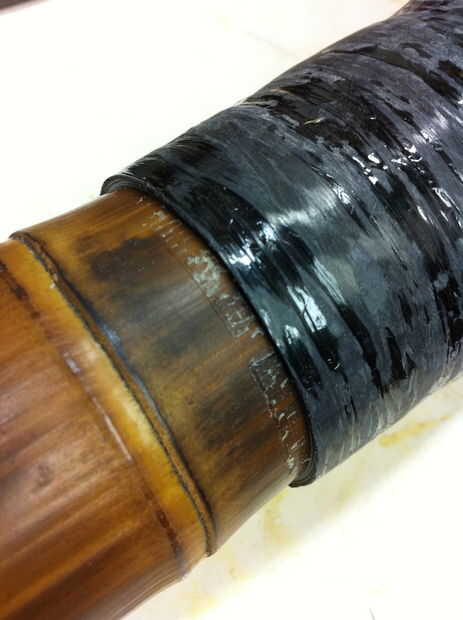

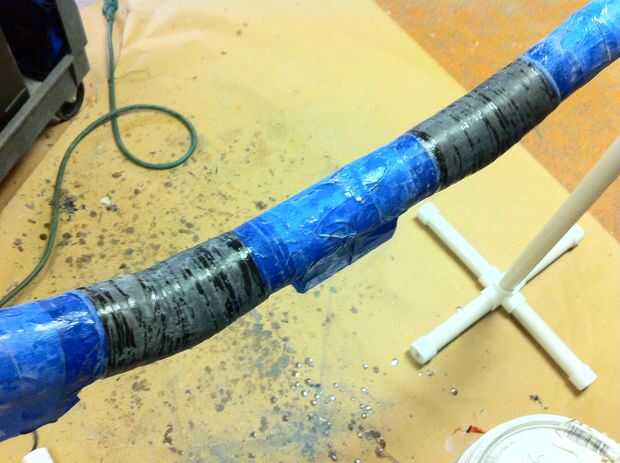

Resistencia de la fibra de carbono es sólo a lo largo de su longitud por lo que envolver piezas que son tan largos como usted puede manejar. Generalmente envolver piezas 9-12 pies de longitud. Comenzar mojando la superficie limpia y arena con la resina con un pincel de espuma. Luego saturar el primer 12" de estopa con resina y comience envolviendo vueltas y vueltas. Como uso para remolque, moje otro 12" más o menos hasta que he utilizado hasta el filamento. Como alternativa, puede mojar la hebra entera antes de envolver, pero encontré esto era mucho más sucio y realmente no proporciona mucho beneficio. Puesto que la fibra de carbono es sólo fuerte a lo largo de su longitud, envolver alrededor del tubo no contribuye mucho a mantener las piezas juntas longitudinalmente. Así después de envolver completamente su conjunto va alrededor del bambú, querrá su capa siguiente para estar orientado a lo largo de la longitud del bambú. Hay 2 maneras de hacer esto que conozco y la primera es simplemente cortar las piezas de remolque y los ponen paralelo a la bambú. La segunda, que hice en este trike, es comprar cinta de fibra de carbono unidireccional que tiene filamentos largos a lo largo de la cinta. He comprado 3" cinta ancha de 12K de fibra de vidrio de la fuente (foto 4). http://www.fiberglasssupply.com/Product_Catalog/reinforcements/Carbon_and_Kevlar/carbon_and_kevlar.html la cinta funcionó muy bien y hace más fácil mantener todo tan paralelo como sea posible para el bambú como yo envuelto en la parte superior de la misma. Dos trozos de cinta la longitud de mi empalme lo cubrieron muy bien. Aplique la cinta seca en la parte superior de la articulación mojada y asegúrese de que la cinta es completamente mojada con un cepillo de espuma. Con las piezas orientadas longitudinalmente en su lugar, comenzó a envolver 24K alrededor de y alrededor sobre la parte superior. Inicialmente se aplican 4 capas alternas (2 vuelta y 2 largo) y luego envolver la articulación con el lado adhesivo de la cinta eléctrica hacia fuera. La cinta aislante proporciona compresión por lo que no hay espacios dentro de la articulación. Que perforar agujeros de 1/8" en la cinta aislante antes de aplicarlo para que el exceso de resina puede escapar durante la compresión (Fig 5). Después de estar durante la noche, pulir la junta con papel de lija de 80 y 120 que las protuberancias (foto 6) y luego aplicar otro 4 alternando capas para un total de 8 capas. Después de secar y lijar nuevamente, pone abajo una capa de fibra de carbono para que se vea bien. Si tengo manchas irregulares (que siempre hago) le pongo piezas cortas de remolque en ellos nivel de la superficie antes de la capa final. Esto es sólo cosmético y no contribuye mucho a la fuerza.
Antes yendo más lejos, corte el extremo posterior (corto) a 19" en ángulo de 30°. Usted puede hacer esta pieza un poco más dependiendo del tamaño de su neumático, pero dejó un hueco de 1" entre el neumático y el bambú en mi triciclo de 19".
