Construcción de un Extractor de la miel (usando una lavadora 'antigua') (7 / 15 paso)

Paso 7: Construcción de la superestructura: estructura de soporte superior

Upper Support Structure

La estructura de soporte superior contiene el bloque de cojinete superior (el punto superior donde se monta el eje), así como el conjunto de motor de accionamiento.

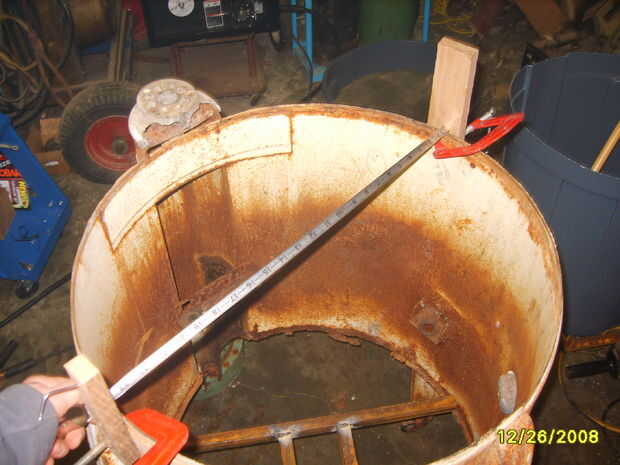

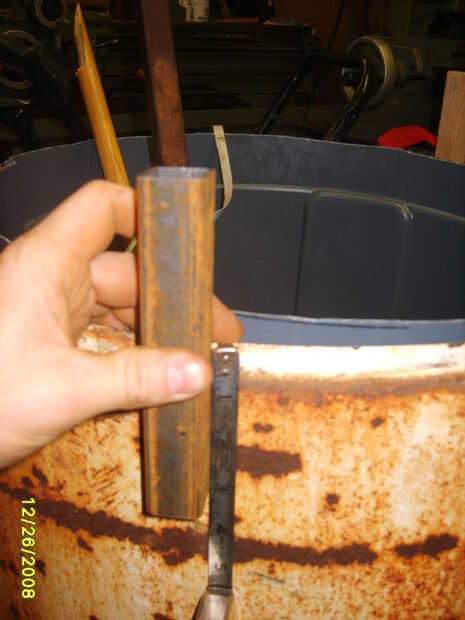

Como había ilustrado y observa en la foto a continuación, medir con precisión el diámetro de su casco en el punto superior.

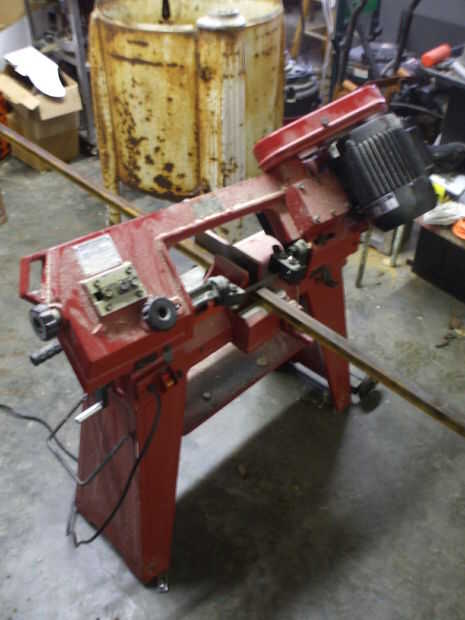

Corte dos 6" longitudes de tubería cuadrada de 1", para hacer los componentes verticales de la ayuda superior.
Corte una longitud de 1" cuadrado de 2" más largo que el diámetro de su casco (en mi caso, unos 26") para la parte superior de la tubería soporte travesaño...

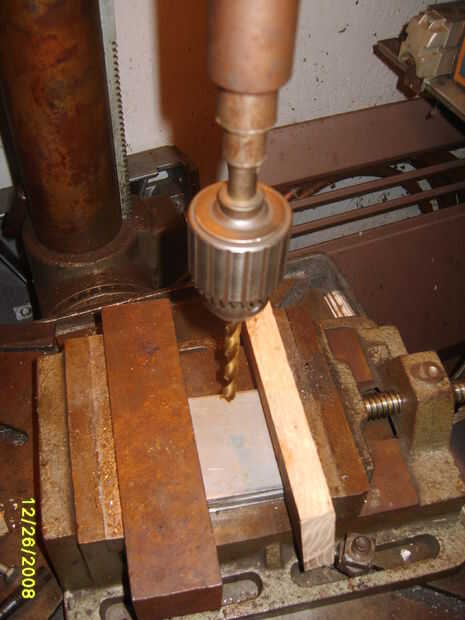

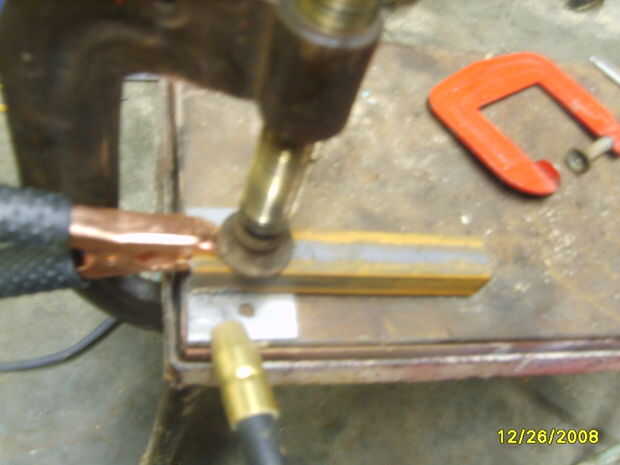

Crear cuatro placas más planas de montaje de placa de 1/8" acero y taladro como antes recibir los pernos.

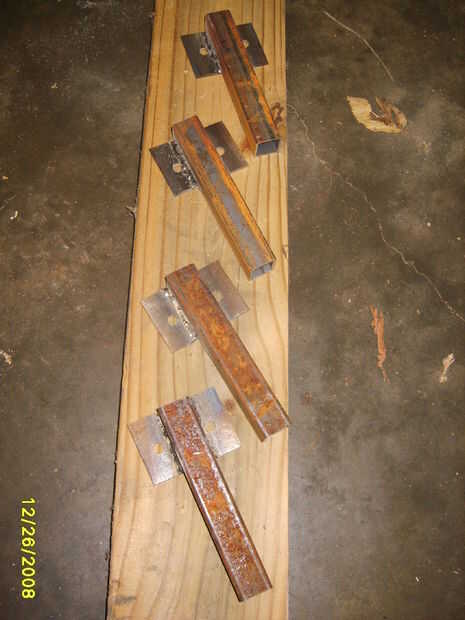

Como se ilustra, soldar las placas planas a su dos elemento de soporte vertical de 6".

Ahora, utilizando un cuadrado y las abrazaderas en C, soldadura y diseño de los elementos verticales del 6" dos a su largo travesaño.

Ahora debería tener una simple unidad en forma de ' C', conformada por el travesaño y sus dos elementos verticales con montaje placas colocadas...

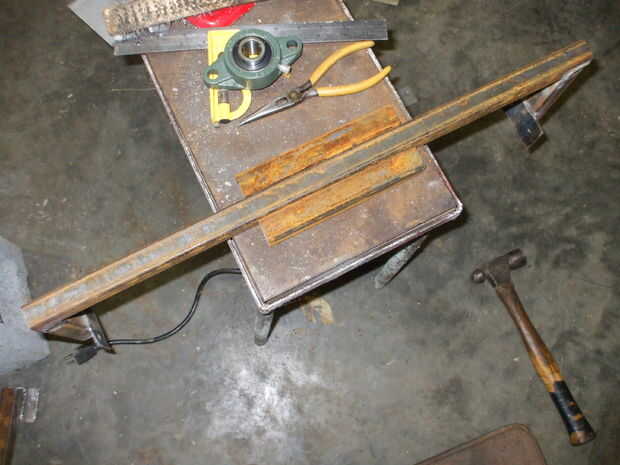

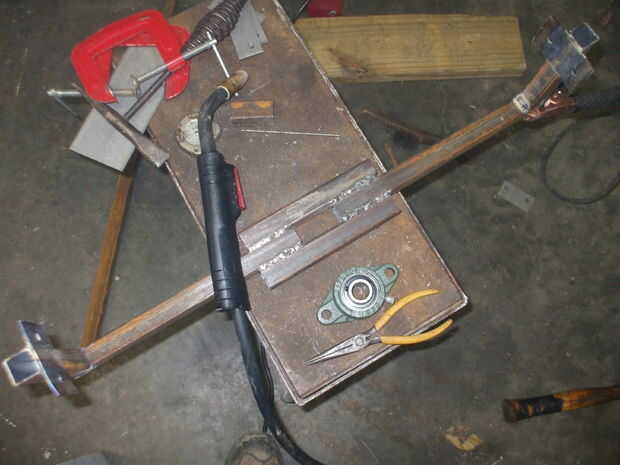

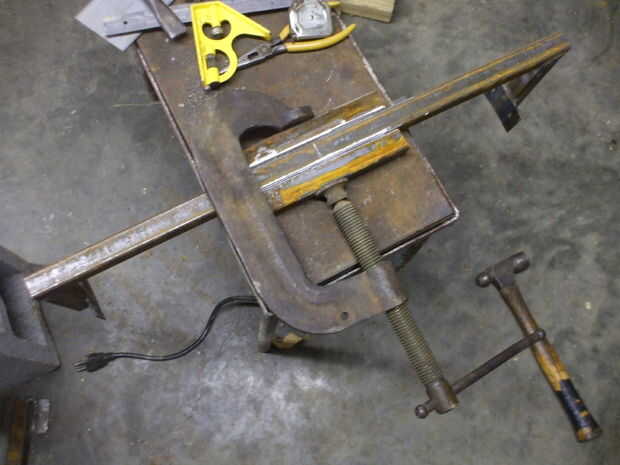

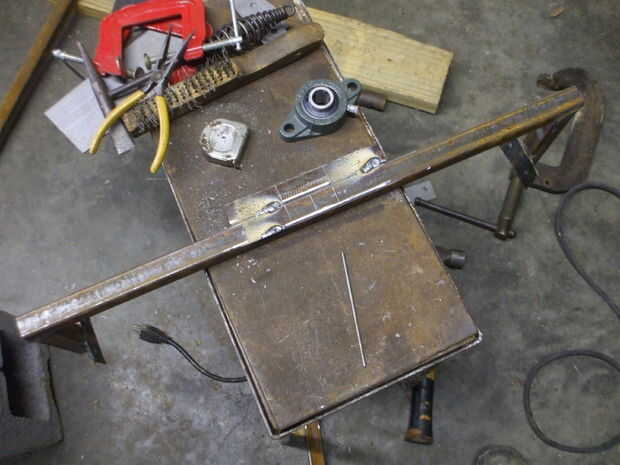

Para acomodar el paso a través del eje de eje de centro (y evitar hacer a un offset travesaño en la parte superior, como en la parte inferior), usted no necesitará 'costra' a ambos lados de su nuevo miembro cruzado. Para hacer esto, simplemente corte dos tramos adicionales de tubería cuadrada de 1", cerca de 8" de largo. La primera (como se muestra en fotos más abajo) a un lado de su travesaño, en el punto central de la soldadura. Después de realizar esta soldadura, recorte 2" más o menos original del miembro cruzado, para permitir que el eje pase a través. Ahora soldar (como se muestra en las fotos abajo) su segundo 8" pieza de tubería al otro lado de su travesaño.

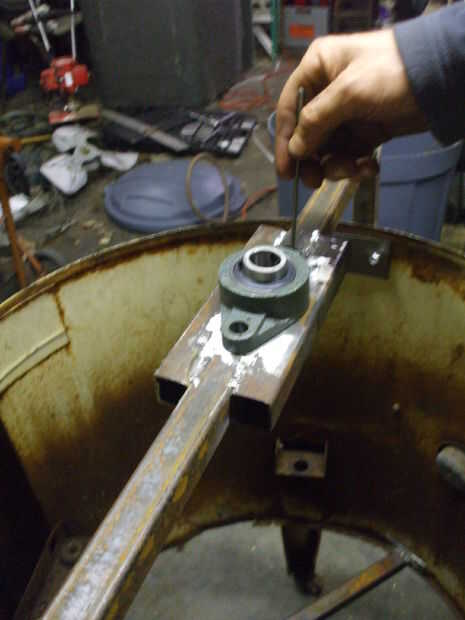

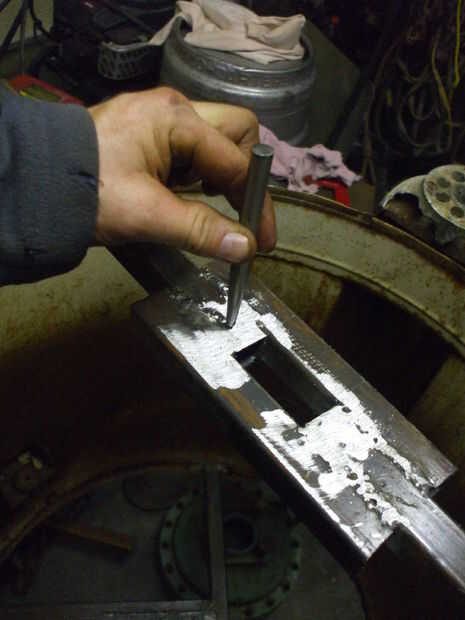

Ahora, taladre los agujeros para el bloque del cojinete y moler los agujeros hacia fuera para permitir que algunos 'decantación', para que pueda ajustar un poco la posición de su bloque de cojinete superior.

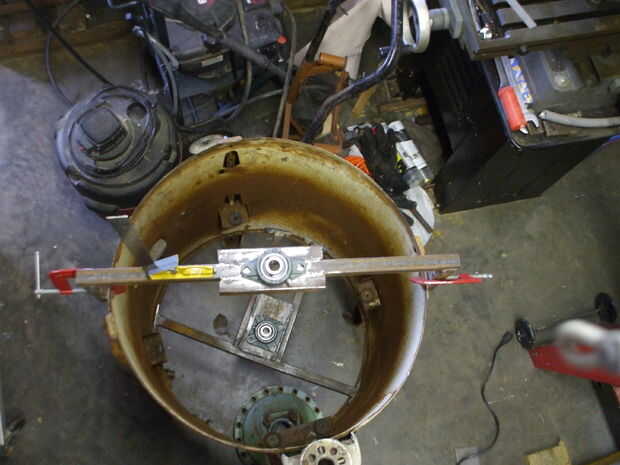

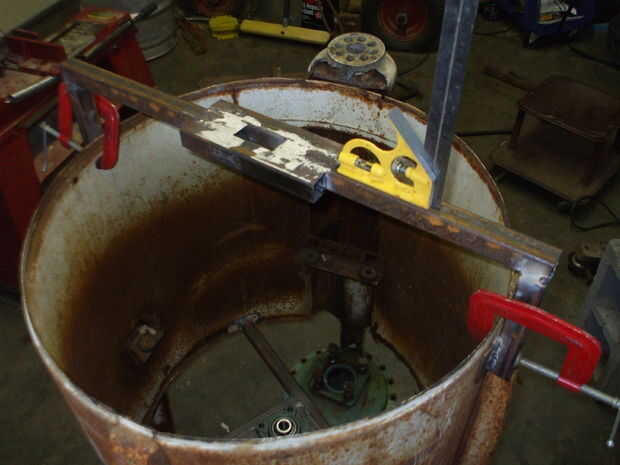

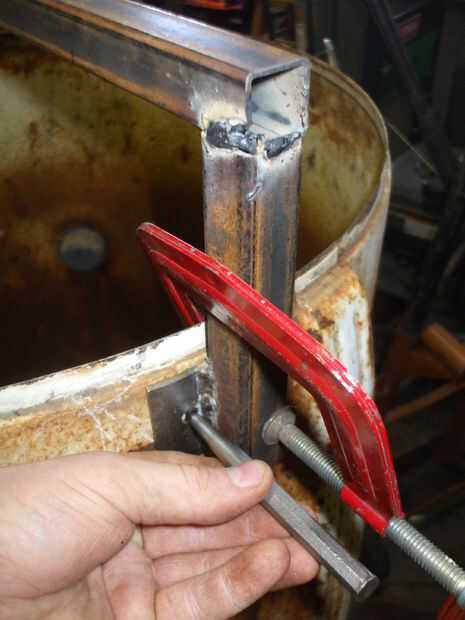

Usando un nivel y las abrazaderas en C (demostradas) Fije el conjunto sólo han construido en el casco superior en posición y taladro 'agujeros' usando las placas de montaje una vez más como guías. Instale los cuatro tornillos a través del soporte superior y el casco, otra vez, usando las contrachapas hecha y apretar apretado para un montaje de prueba.
