Paso 9: Construcción de la superestructura: hacer el eje Centershaft 2
(Asegúrese de consultar foto notas en esta sección, particularmente).

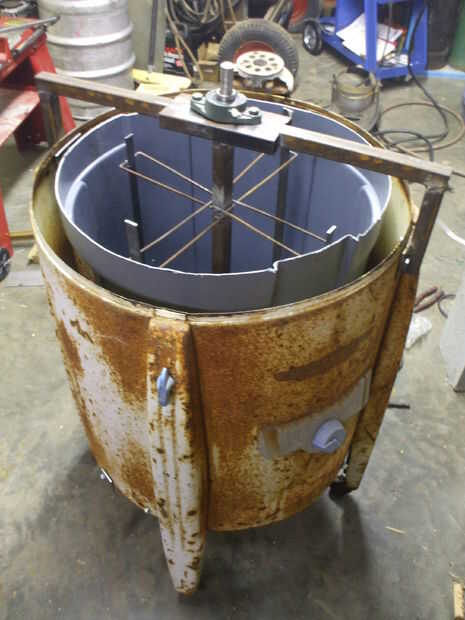

Ahora que tiene un eje de eje de centro agradable, usted tendrá que hacer 'cestas' que tendrá sus marcos del panal cuando el ensamble de eje está girando.
Para hacer esto, usted necesitará simplemente travesaños para apoyar los marcos en la parte inferior, y compatible con alambre simple para retener una placa de soporte que mantienen los marcos de deslizarse hacia fuera y golpear los lados del trazador de líneas.

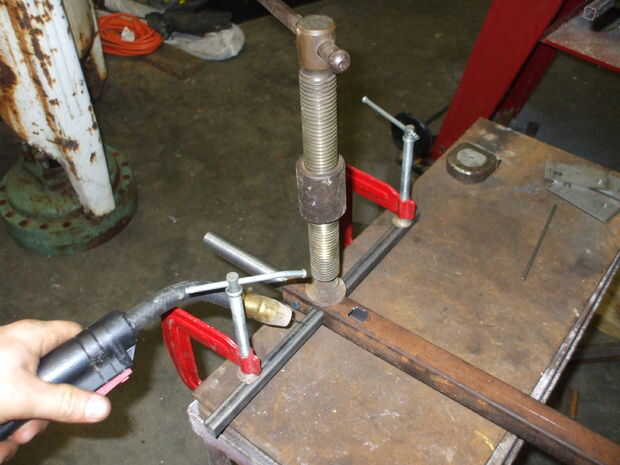

Nota: ser seguro para cubrir su vuelta eje termina soldando cerca de ellos. Esto evitará salpicaduras de soldadura de arruinar sus extremos eje suavemente acabada. (Sí, te digo esto porque hice lío it...lovely en mis extremos de eje muy bien torneadas).

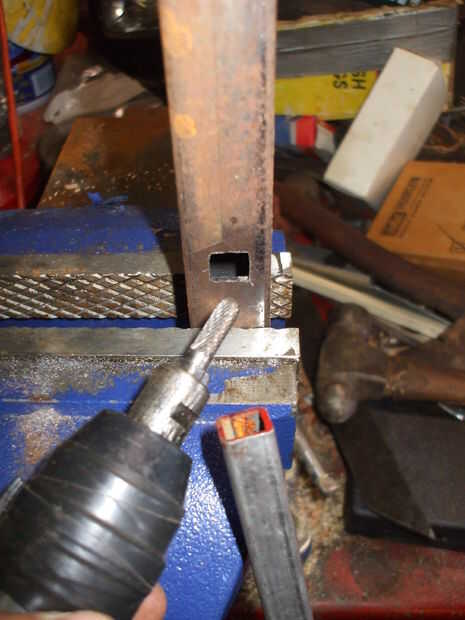

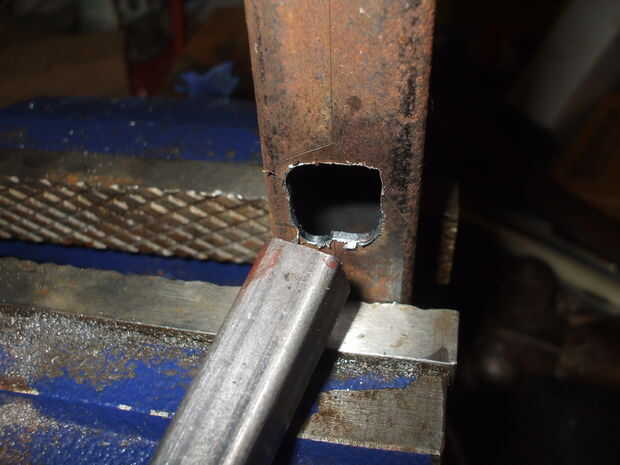

En primer lugar, usted necesitará cortar el árbol para recibir las cesta apoya brazos. Para hacer esto, haga una 1/2" hold totalmente a través de su tubo de eje, unos 1,75" de la parte inferior. Usando una lima de mano o la herramienta de tipo rotatorio/dremel de alta velocidad, 'cuadrados ' el agujero (convertirlo en un agujero cuadrado) el tamaño de su cruzado tubo (1/2").
Gire 90 grados de su eje y hacer la misma cosa, pero cerca de 1.5" de más arriba en el tubo del eje.

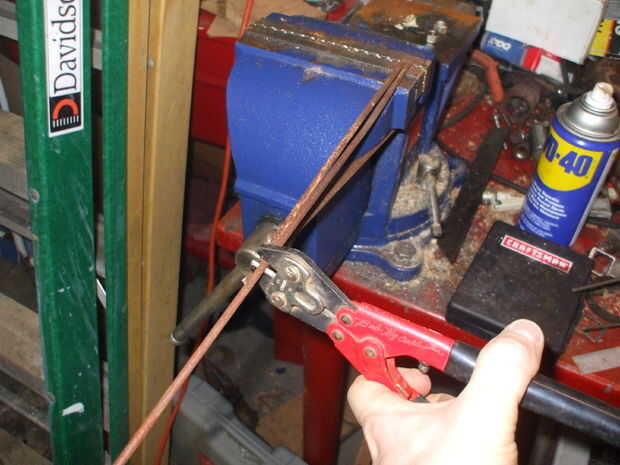

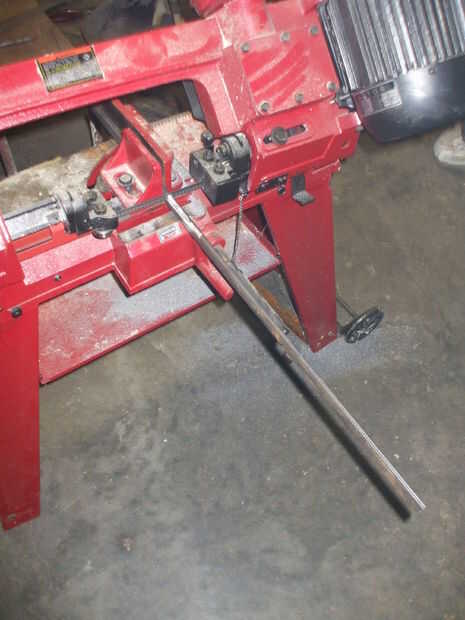

Ahora, corte dos 14" pedazos de tubería cuadrada de 1/2". Su longitud puede variar, basado en el tamaño de su trazador de líneas. Usted quiere hacer estos tan amplia como sea posible, asegurando aún no vienen cerca de golpear los lados de su trazador de líneas.

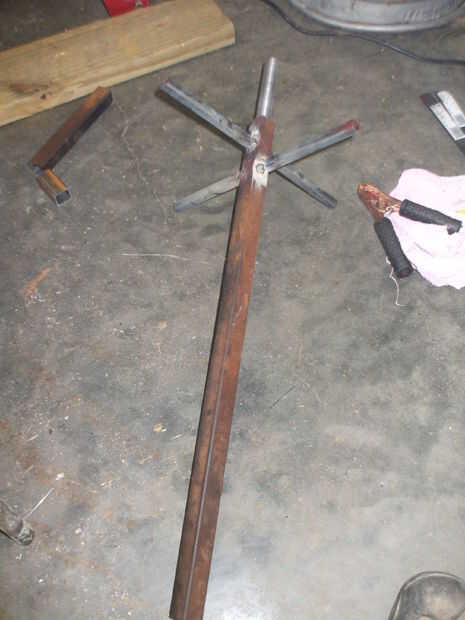

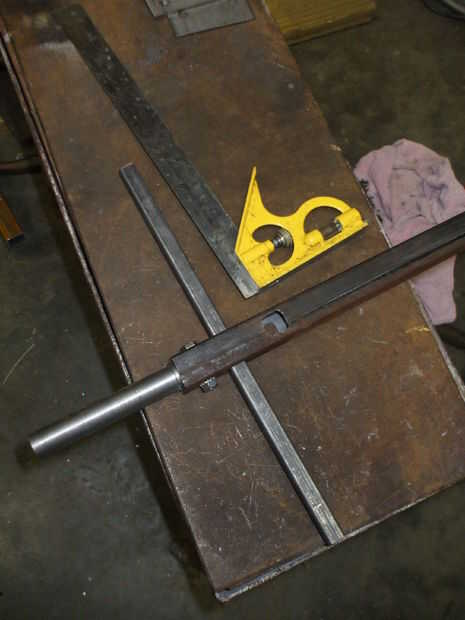

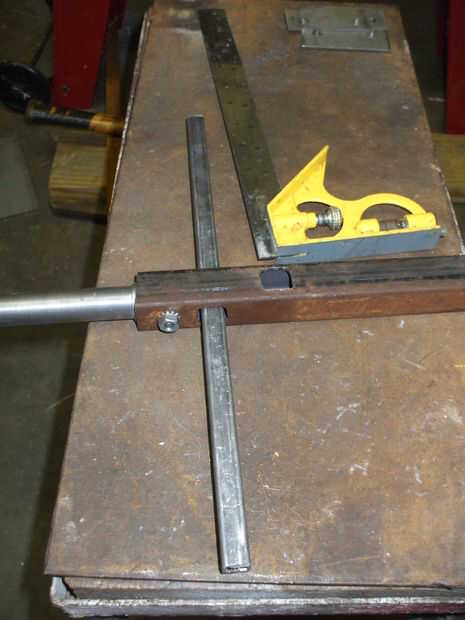

Deslice el tubo cuadrado de 1/2" a través de los orificios del eje sólo hechos y centro perfectamente. Utilizar una soldadura de tachuela cuadrada (como se muestra) en su posición. Ahora debe tener un árbol (como en la imagen) con dos llaves cruzadas en forma de una 'x' en la parte inferior del eje del árbol.

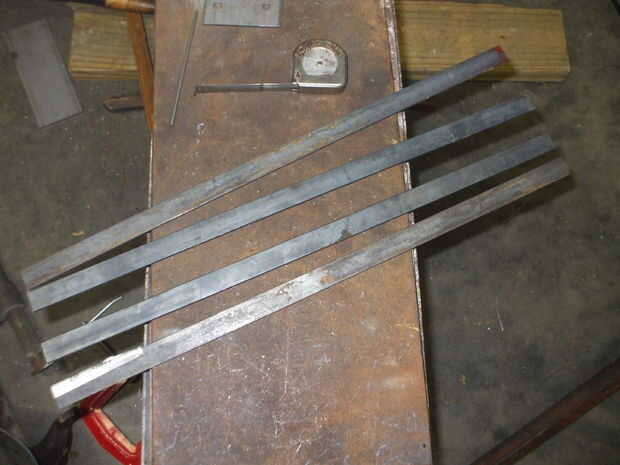

Ahora, cortarse cuatro 20" largos trozos de 3/4" ancho, 1/8" espesor acero plano. Se trata de la placa de soporte para sus marcos de miel.

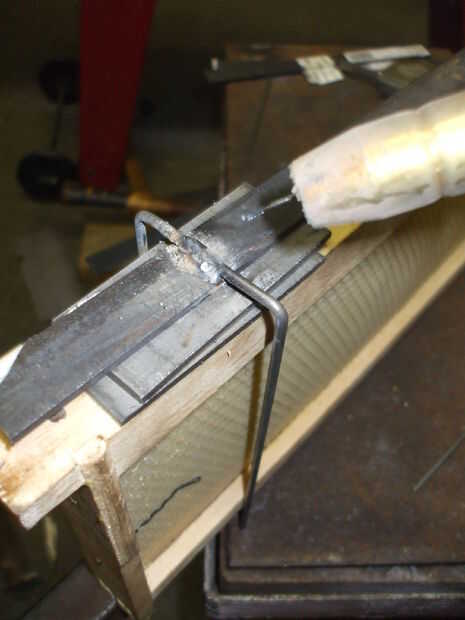

Utilizando soldadura de tachuela, al final de cada cinta plana los soportes inferiores recién instalados que usted solo soldado con autógena en el tubo del eje.

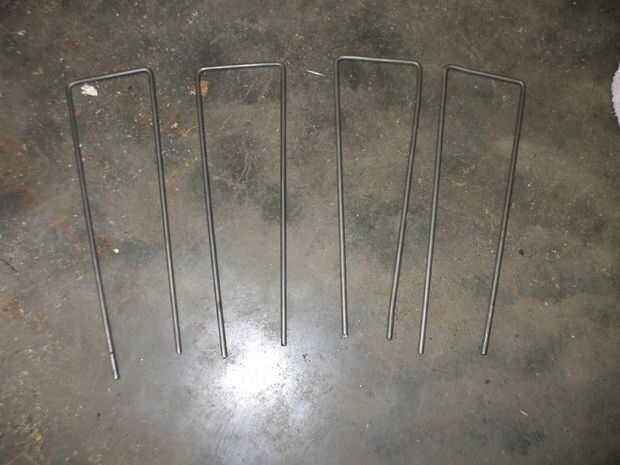

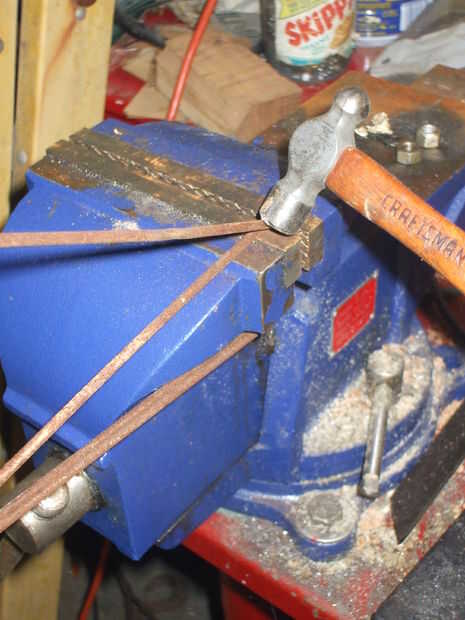

Ahora, usted debe cortarse unos 18" pedazos de alambre pesado 1/8 y uso un vicio a la curva en la forma de 'C profunda' se muestra en las fotos.

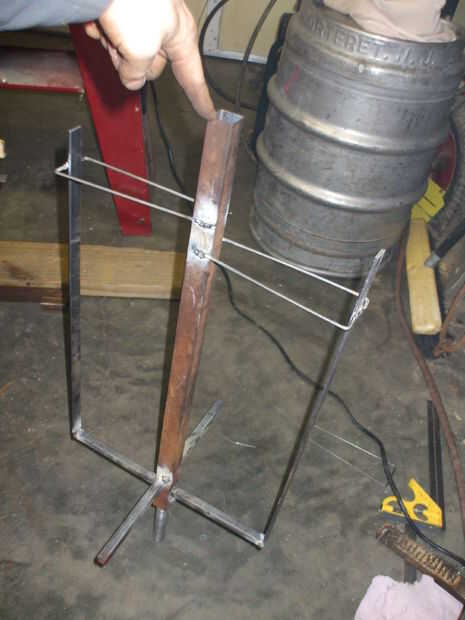

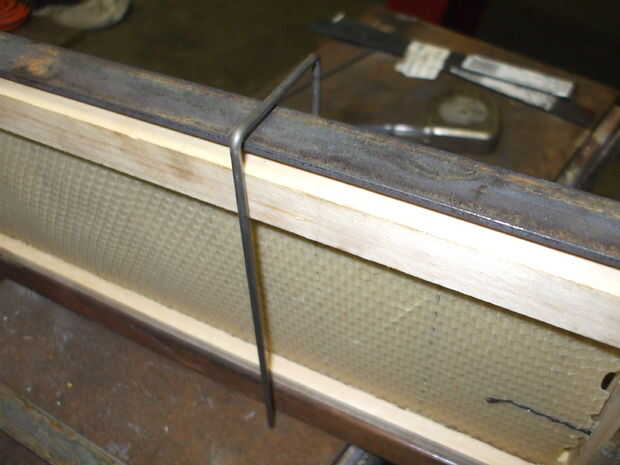

Soldar este cable luz para la placa de soporte y los extremos al árbol del centro como se muestra, para finalizar la creación de las 'cestas de miel'.
