Paso 12: Configurar e instalar el Motor impulsor
Nota de seguridad: Si no está familiarizado con el cableado eléctrico y seguridad asociado GET A QUALIFED amigo para ayudarle con este paso. Mata de electricidad y quemaduras abajo casas. Este paso asume que tienes habilidades manejo de electricidad 110V, o has encontrado alguien que la tenga.

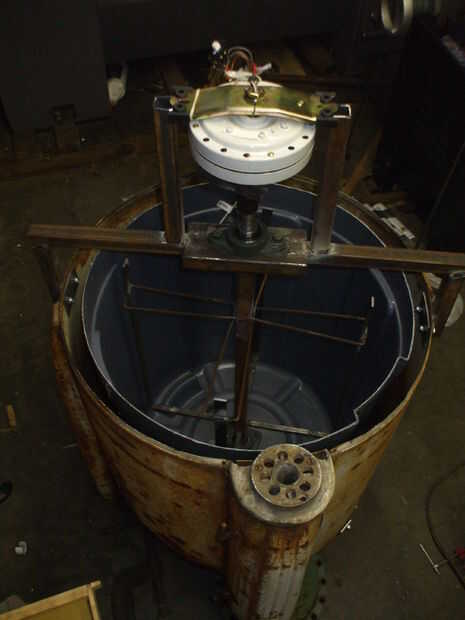

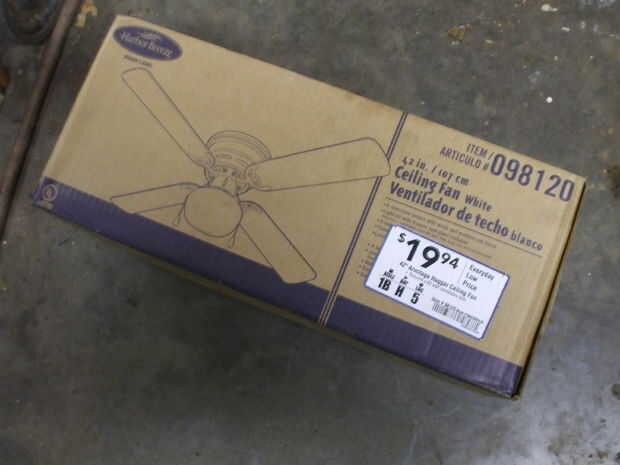

Para el motor de mi coche, decidí utilizar un $20 techo motor de ventilador de Lowe ' s de (mostrado abajo).
Puede utilizar cualquier motor que tenga puesta sobre que crees que podría tener suficiente torque y RPM (más adelante de que podría alcanzar con sistemas de polea de equipo o overdrive). Quería una directa unidad (sin poleas) por lo que el ventilador de techo era mi mejor apuesta. Podría quemar eventualmente, pero $ 20... es una pieza consumible asequible.
Recuerde que casi todos motores de ventilador de techo se instalan así el cuerpo del motor gira, el eje permanece 'fijo' (por lo tanto cómo cuelga del techo del eje del centro). Entonces... eso quiere decir que necesita modificar el motor del ventilador para un acoplador para fijar a su eje.
Cuadro de las Naciones Unidas su nuevo ventilador y poner todas partes periféricas a un lado (cuchillas, luz, etc.).

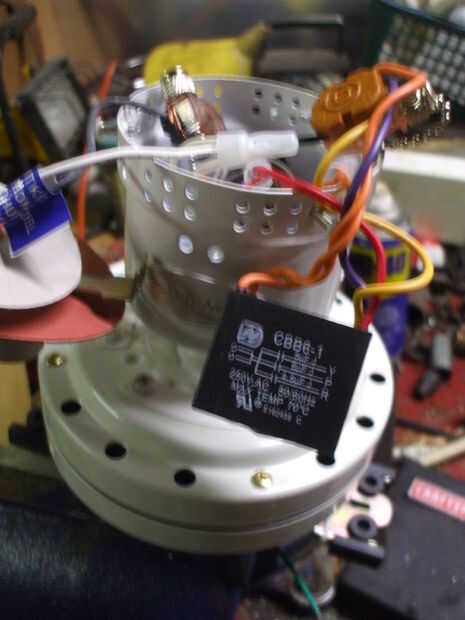

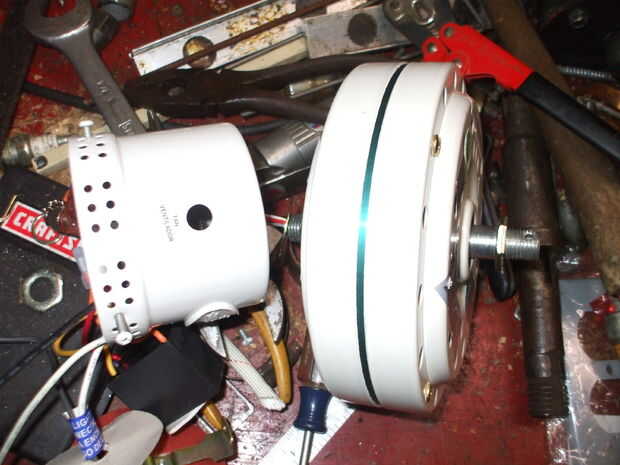

Eliminar cualquier luz conjunto que puede ser Unido (véase pix).

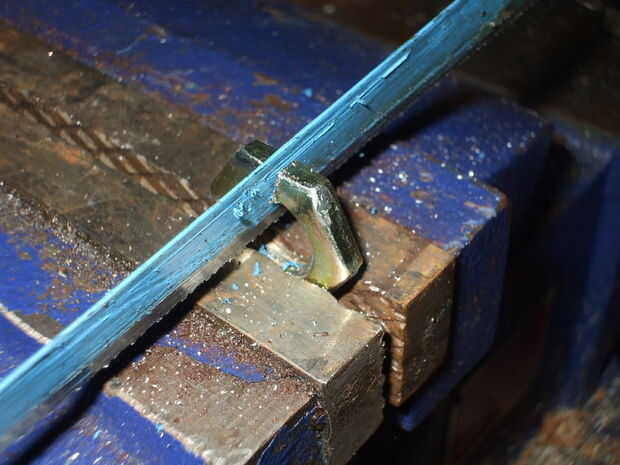

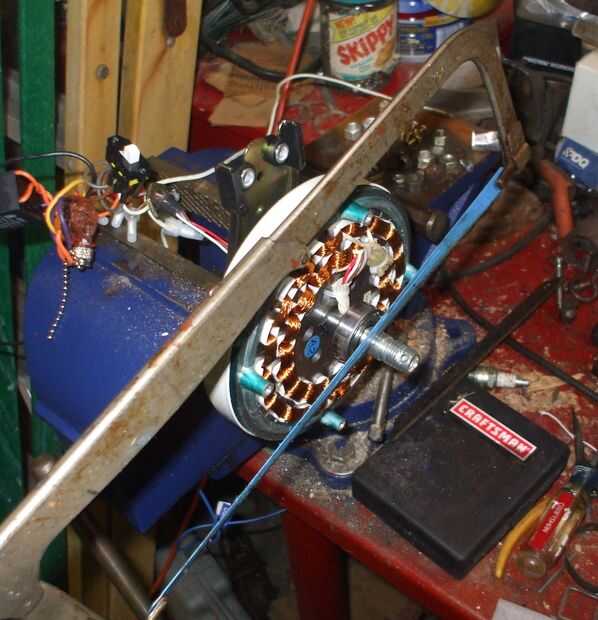

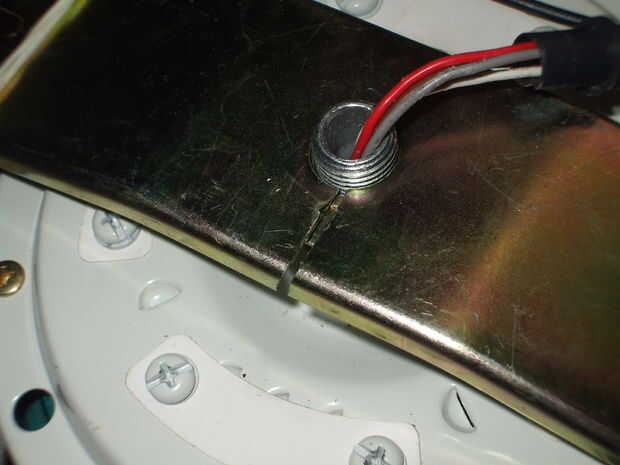

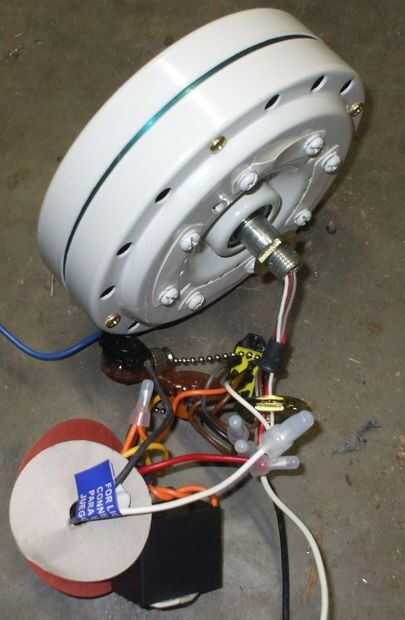

Tienes que tirar todo el cableado del interruptor a través del eje central hueco. Corte del accesorio/de interruptor de iluminación y elaboró todo el cableado al revés a través del eje de centro. La va a utilizar el lado opuesto del motor del ventilador para fijar su acoplador (el lado opuesto de donde las aspas del ventilador fueron pensadas para ser instalados por el fabricante del ventilador).

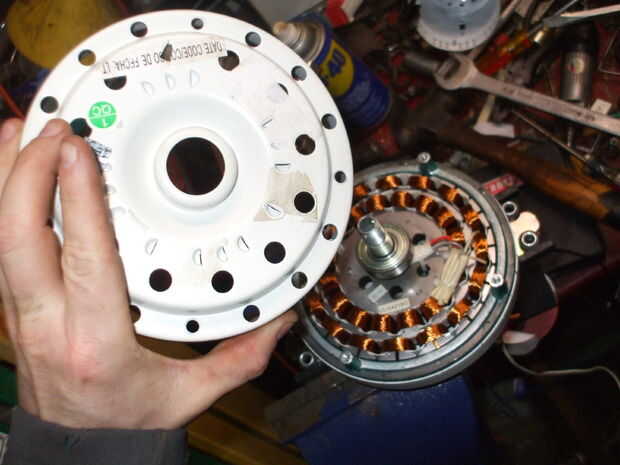

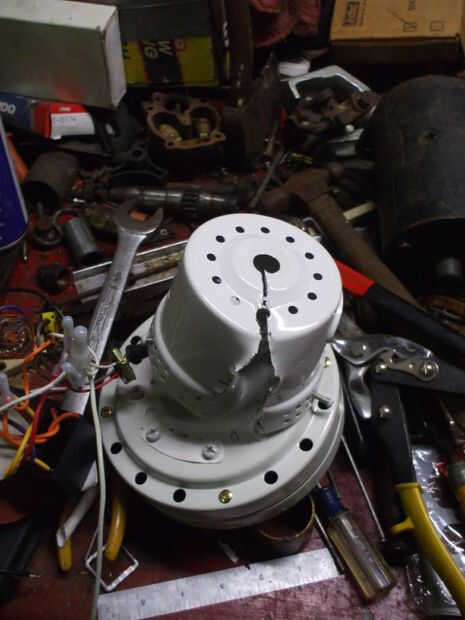

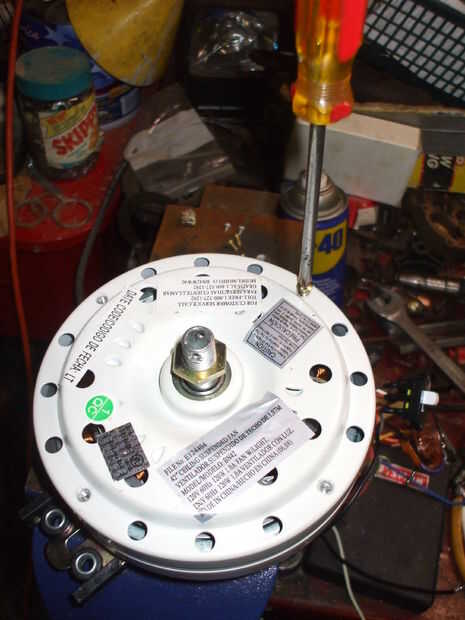

Retire con cuidado la cubierta del ventilador retirando los tornillos de fijación (foto abajo).

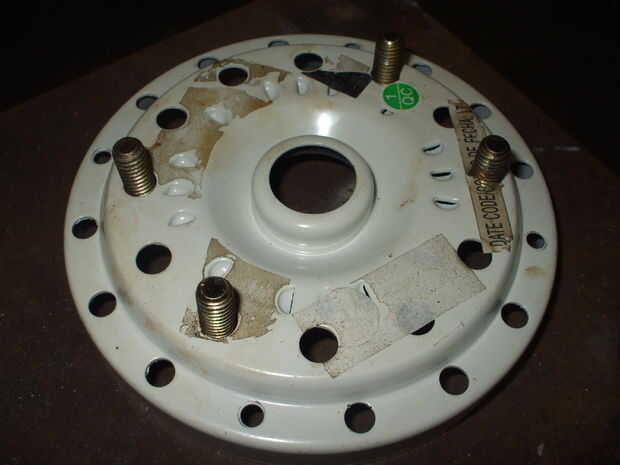

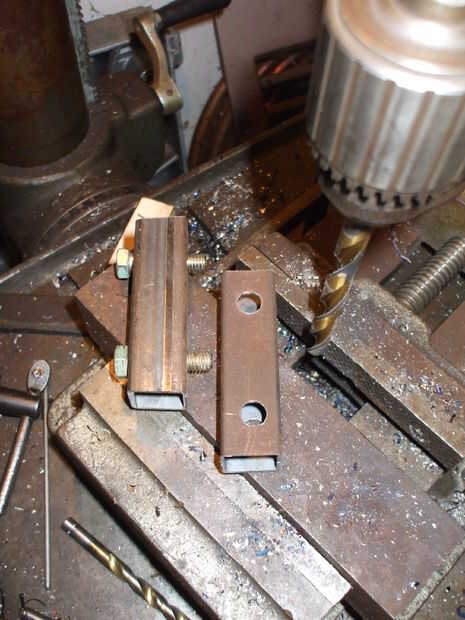

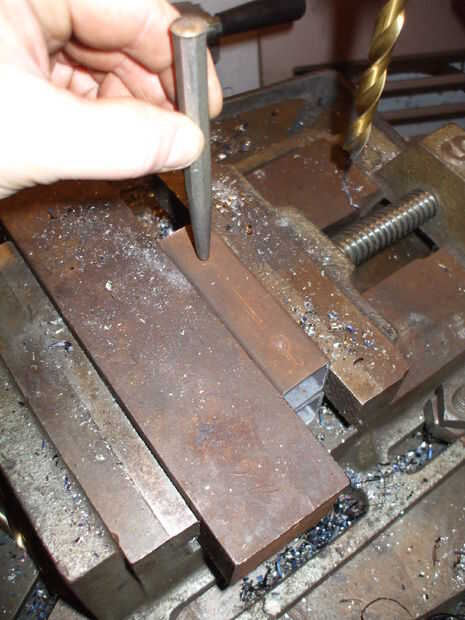

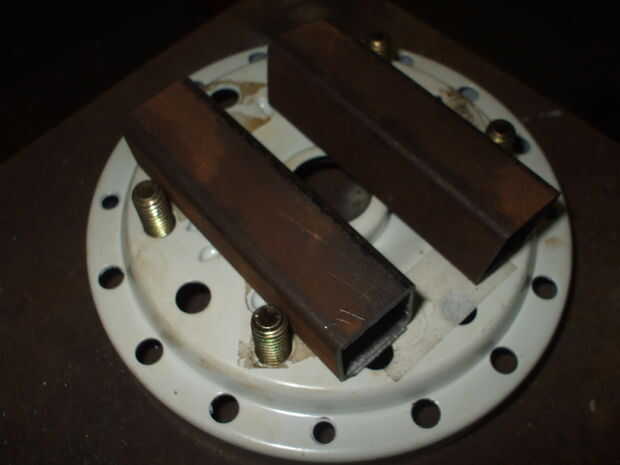

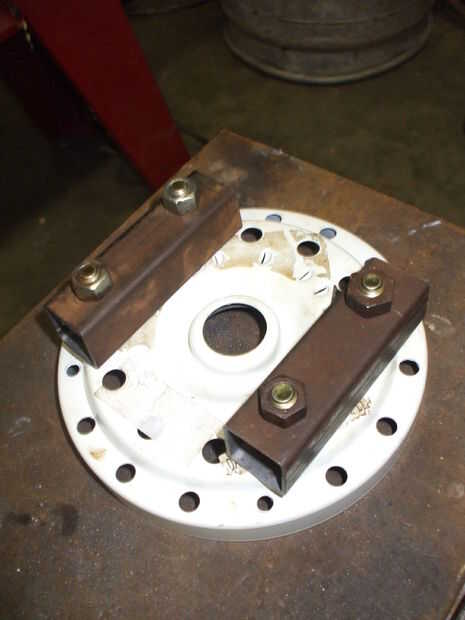

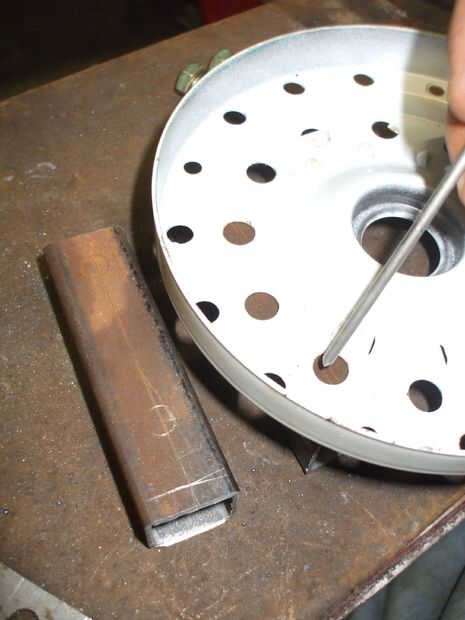

Cortar dos tiras de 1" cuadrado tubo 3.5" de largo. Éstos se colocará en la caja del ventilador y forman parte de su 'enganche' al eje. Perfore dos agujeros de montaje de estas piezas. Tuve la suerte, y mi caja del motor del ventilador tenía agujeros preexistentes que igualó en la tubería, permitirme centro fácilmente mis piezas. Después de cortar y perforar las dos piezas de tubería, use cuatro pernos de 1/2" para fijar a la caja del ventilador.

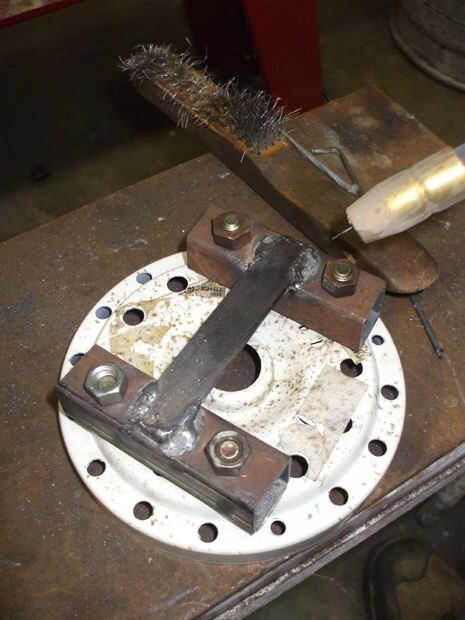

Corte una longitud de 3/4 "x 1/8" espesor acero acción plana, lo suficientemente amplia como para cubrir perfectamente las dos piezas de tubería que simplemente atornillados a la carcasa del ventilador. Centro de esa pieza de correa sobre las dos piezas de tubería por lo que está perfectamente alineado en el centro del ventilador 'círculo' de la vivienda y virar soldadura a sus dos piezas de tubería ya atornillados a la carcasa del ventilador.

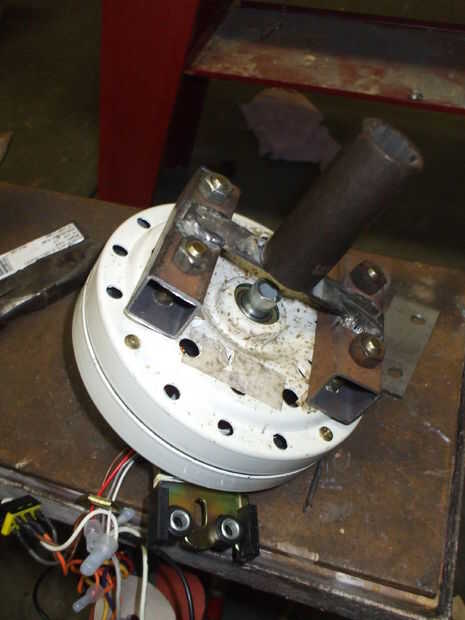

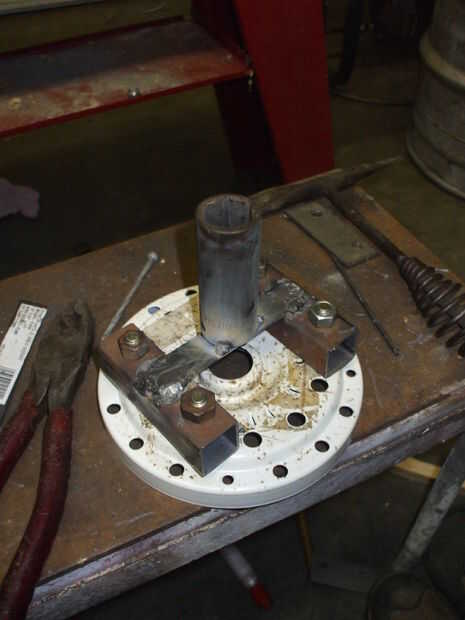

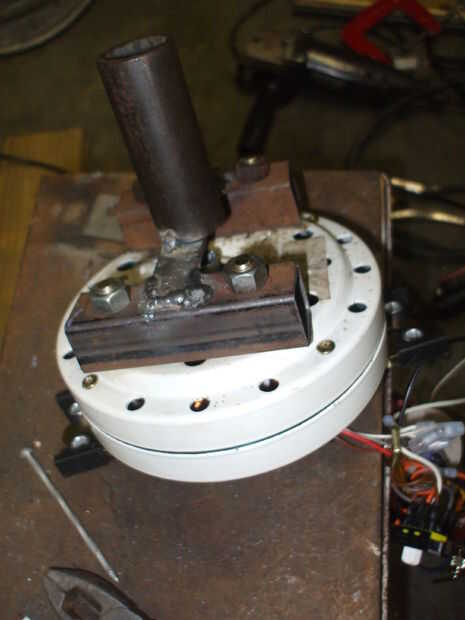

Ahora, tachuela suelde un zócalo 11/16" profundidad al centro muerto del conjunto sólo construido (ver fotos). Esto actuará como real 'enganche', de acoplamiento a una tuerca un poco más pequeña (alrededor de 9/16", o de cualquier tamaño que se ajusta libremente en el tamaño de su zócalo solicitadas)

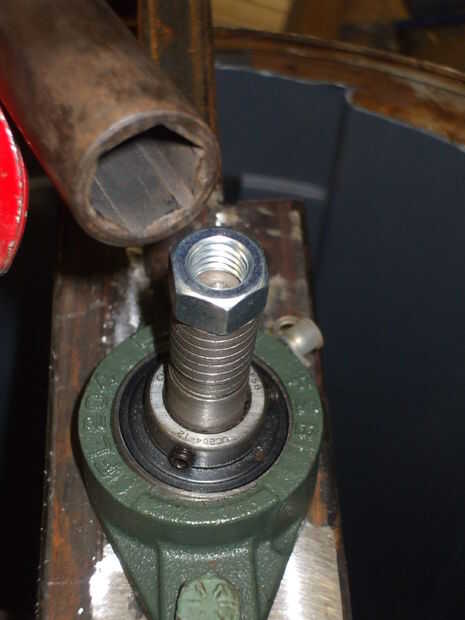

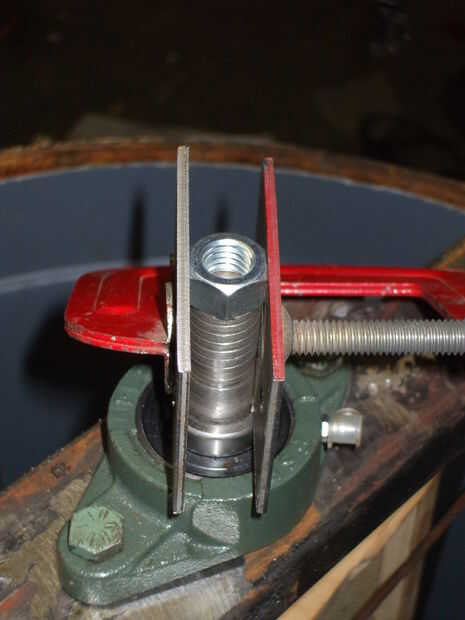

Siguiente... perfectamente usando las abrazaderas en C y dos piezas de acero de placa plana, centro su perno en la parte superior de su eje (como en la imagen a continuación). Soldadura de tachuela perfectamente centrada y una vez colocado en posición. Recuerde... una vez que esta soldadura en el lugar, no se puede pasar el eje a través del bloque de cojinete superior (error de diseño #299).

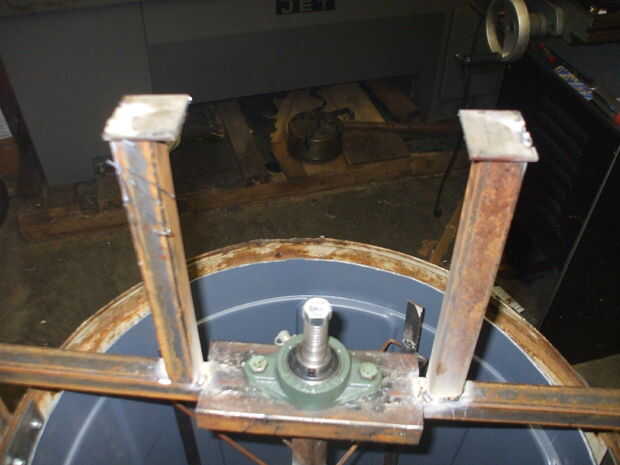

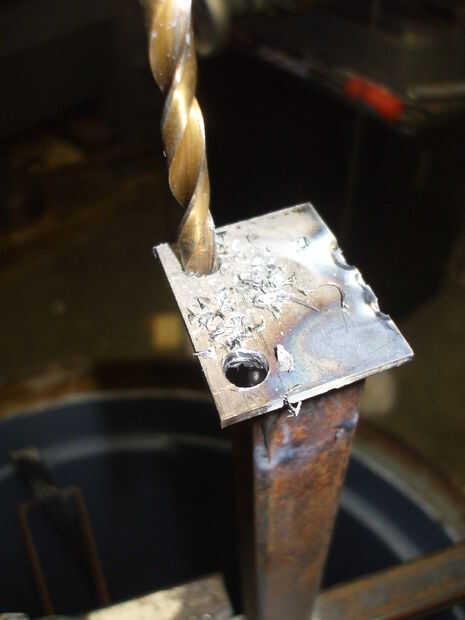

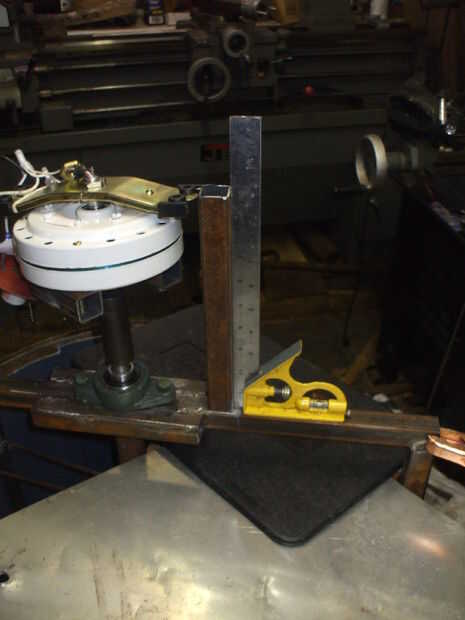

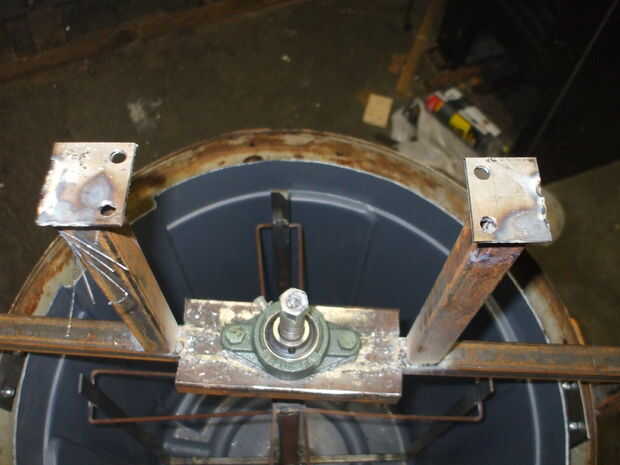

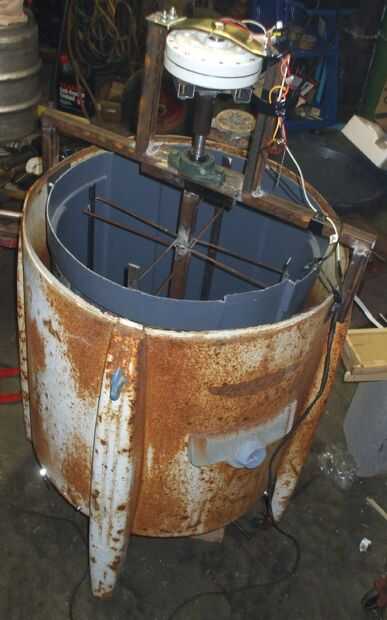

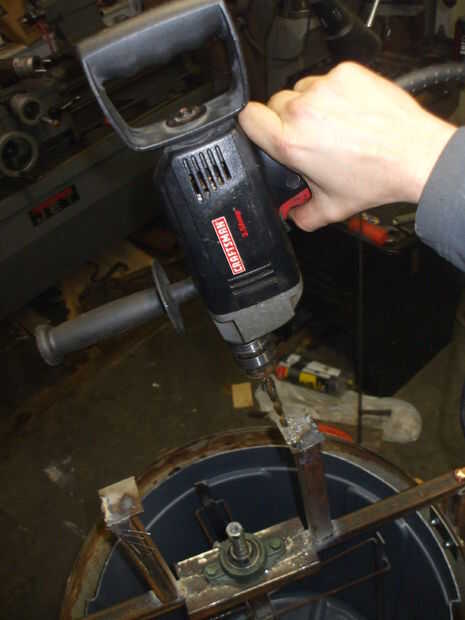

A continuación, usted necesitará construir un montaje en el soporte superior del motor. Simplemente cortar dos tramos de tubería cuadrada de 1" y soldadura (como se muestra en la foto) verticalmente sobre el soporte superior, a una altura, como para dar cabida a soporte de montaje de techo del su ventilador. Decidí soldar (como se muestra) dos placas en la parte superior mi Torres y, por lo que el motor podría desatrancó y eliminado. Usted puede optar por hacerlo, o simplemente puede soldar el soporte del ventilador a las torres.
