Paso 6: Construcción de la superestructura: menor estructura de soporte
Después de medir el casco de la lavadora y determinar sus dimensiones, usted puede comenzar a construir la superestructura dentro de la cual operaría el extractor. El casco de la máquina de lavar, de aparato delgada láminas, era bastante endeble tubo y componentes internos fueron quitados. Por lo tanto, usted necesitará construir una superestructura que tanto apoyo eje giratorio vertical sobre la cual girarán los marcos de miel, sino también proporcionan rigidez al casco de la lavadora. ¿Si usted está construyendo un marco de caja simple, en lugar de utilizar el casco de la lavadora, este no será un problema para usted... pero qué divertido sería?
Para le centro inferior bloque, tendrá que construir un sistema de apoyo inferior de 1" luz de la pared de la tubería. Este sistema de apoyo más bajo se centrará en el bloque del cojinete inferior y soportará el peso del eje.

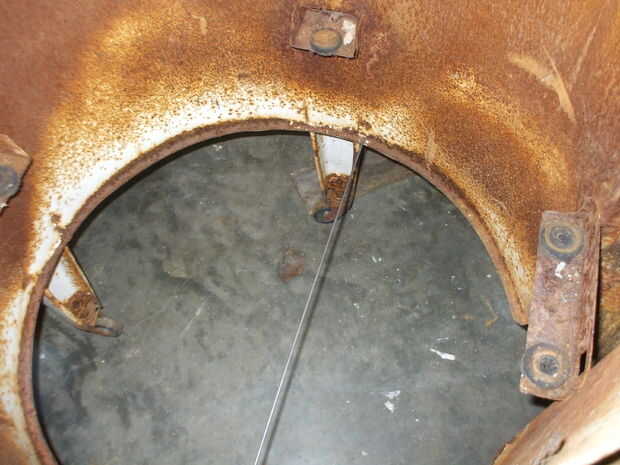

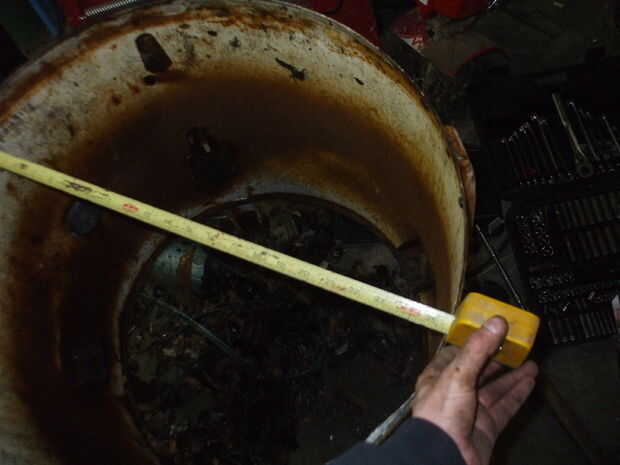

En primer lugar, medir el diámetro interior de su casco. Verifique en la parte superior y que la parte inferior, en caso de que su casco está en un taper. Si tu casco es cónico, utilice su medida de diámetro de fondo para la construcción de su caja de pedalier y su medida superior para la construcción de su soporte.

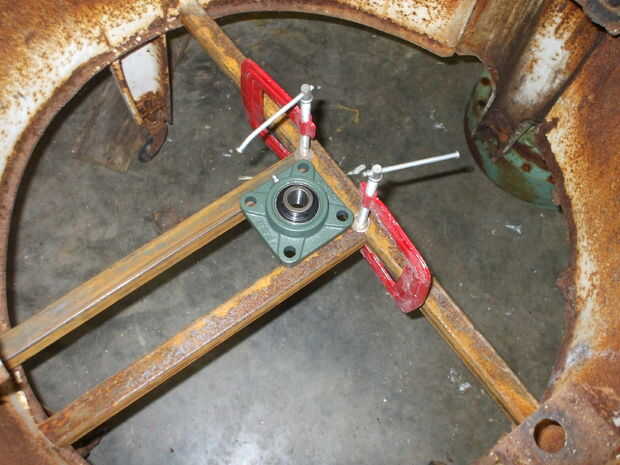

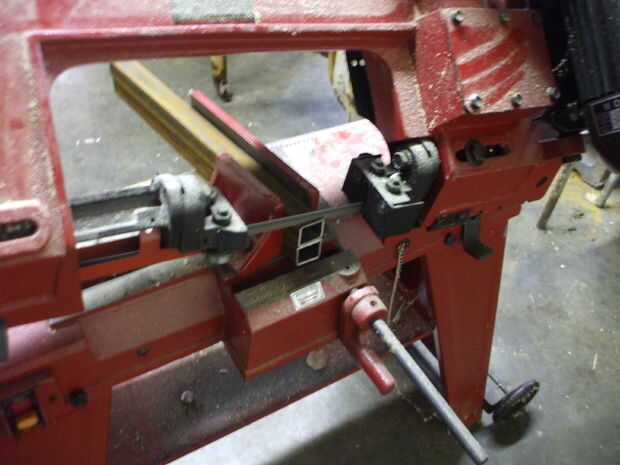

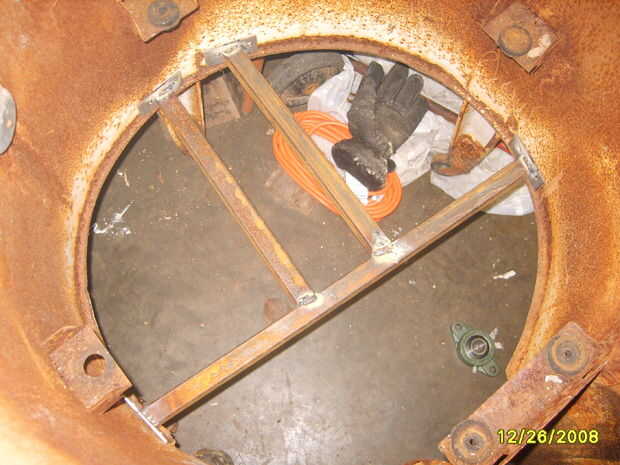

Una vez que el diámetro en la parte inferior de su casco medido, usted necesitará cortar tres empalmes de tubería cuadrada de 1" a la longitud, (dejando un poco extra en la longitud de cada pieza,) y 'maqueta' la estructura de la base dentro de su marco (como se ve en las fotos). Usted también necesitará tener en cuenta el plano 'placas' que se soldar en los extremos de sus miembros de la cruzados a través del cual usted perforar y colocar sus tornillos de montaje (placas son 1/8" de espesor). Use abrazaderas en C (como se ve en las fotos) sostener su escarnecido inferiores soportes en su lugar.

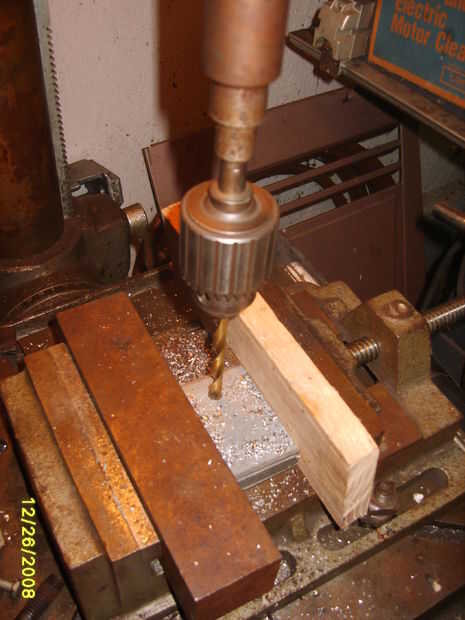

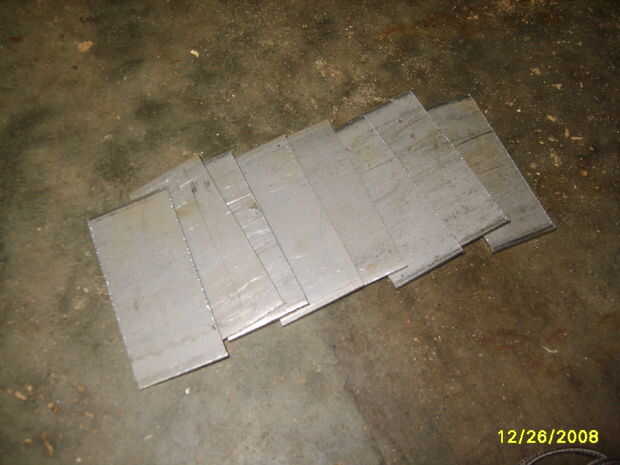

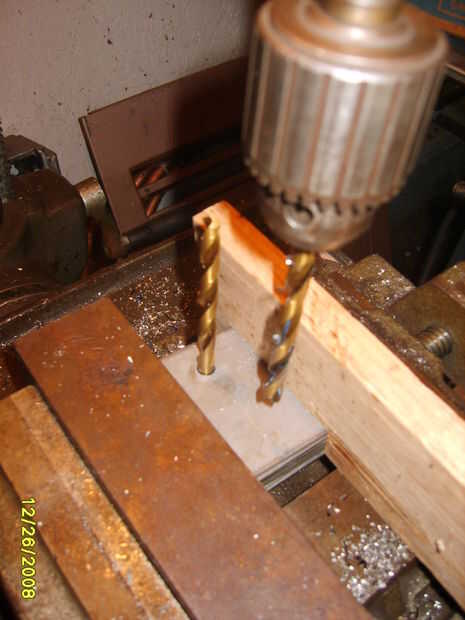

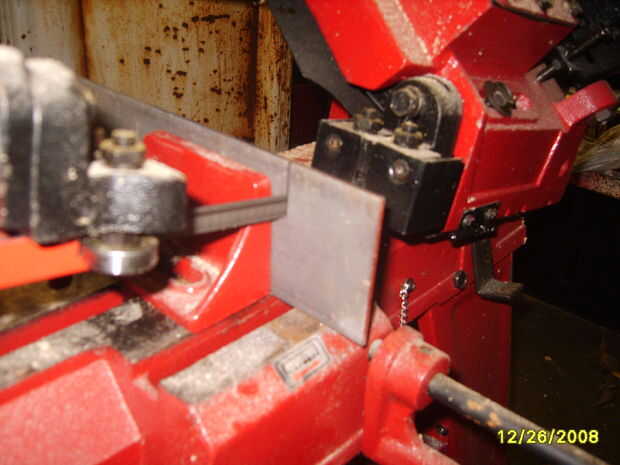

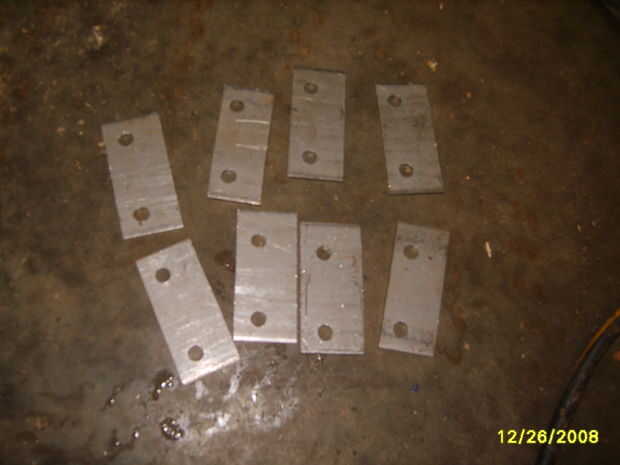

Siga adelante y cortar apoyo ocho placas de respaldo, la medición de 3 "x 2" desde el 1/8" de espesor, 3" acero ancho plano de la acción. Usted puede recoger esto en cualquier tienda de tipo Home Depot/Lowes. Después de cortar las ocho, apilarlos en el taladro, como se muestra y perfore dos agujeros de 3/8 en cada plato, para permitir que los pernos de montaje de 1/4". SIEMPRE use un punzón para marcar los puntos de taladro, para que la broca no 'camina' sobre su material. Además, una vez perforar el primer agujero, si tiene que quitar su "stack" de placas para perforar al segundo, utilice otra broca para mantener la alineación de los agujeros de la primera, así que los agujeros de la segunda son perfectamente espacios (ver más abajo las fotos y notas en las fotos).

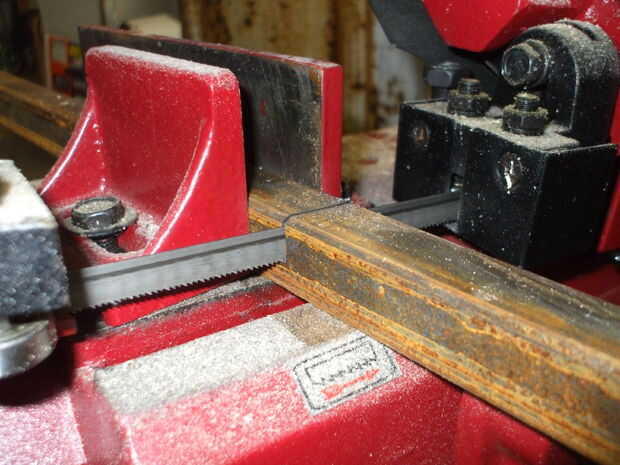

Después de revisar la maqueta del soporte/cojinete inferior de montaje, puede requerir algún ajuste. Es mejor siempre dejar un 1/8" extra o algo así, y que fuera, en lugar de perder una pieza un recorte demasiado corto. Recuerde siempre tener en cuenta el ancho de la hoja de la Sierra de corte (ver fotos).

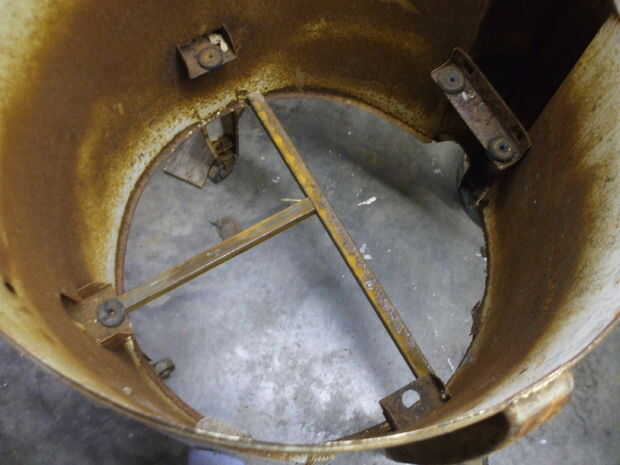

Quedaría a mi diseño del apoyo como se muestra, en lugar de hacer un soporte sencillo con sólo dos puntos de contacto. Utilizando los tres (bueno, cuatro técnicamente) punto diseño he mostrado a continuación se añade rigidez al casco endeble y se permita su rodamiento, sin perforación a través de su travesaño (por lo que le permite compensar su travesaño, por lo que no pone en el eje del centro del casco, donde el árbol va a sentarse).
Después del montaje final en maqueta, los tubos de acero se deben quitar y preparado para la soldadura eliminando todo molino escala/moho usando una amoladora, cepillo de alambre u otros abrasivos. También, si procede, bisel bordes en juntas de soldadura.

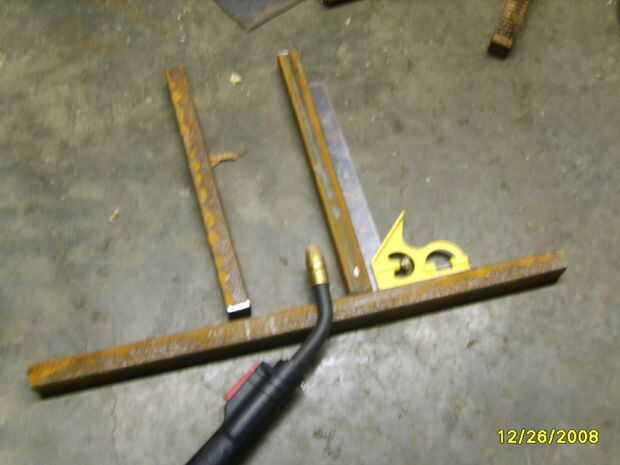

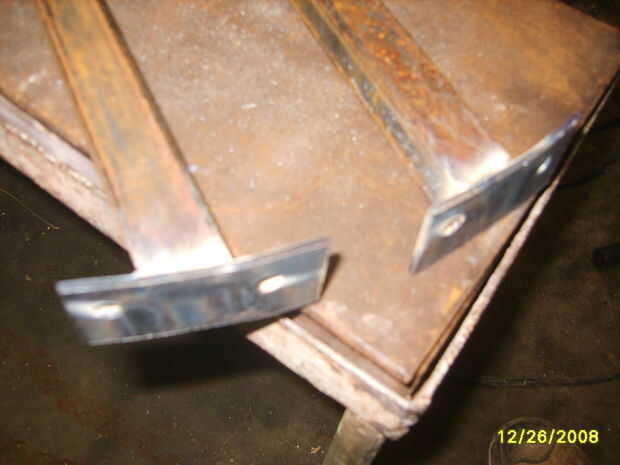

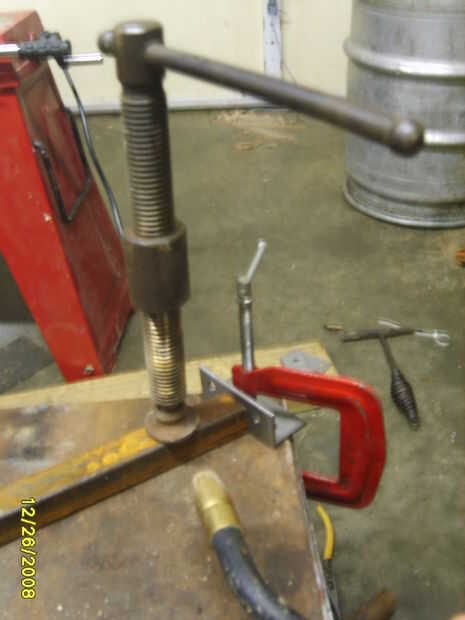

Abrazaderas tipo C de uso y un cuadrado de 90 grados para asegurar el tubo está configurado correctamente. Tachuela suelde cada pieza y y guardar final soldadura para toda superestructura ha sido la prueba (los soportes superiores e inferiores) si necesita hacer ajustes. Usar configuración de C-Clamp como se muestra en fotos para soldar en sus placas de extremo para el montaje inferior travesaños. SIEMPRE virar soldadura primero y luego prueba de ajuste. Sólo las soldaduras finales después de que usted tenga todo configuración perfecto.

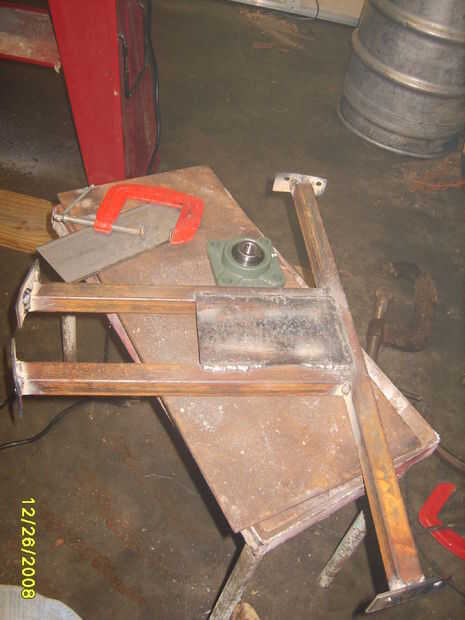

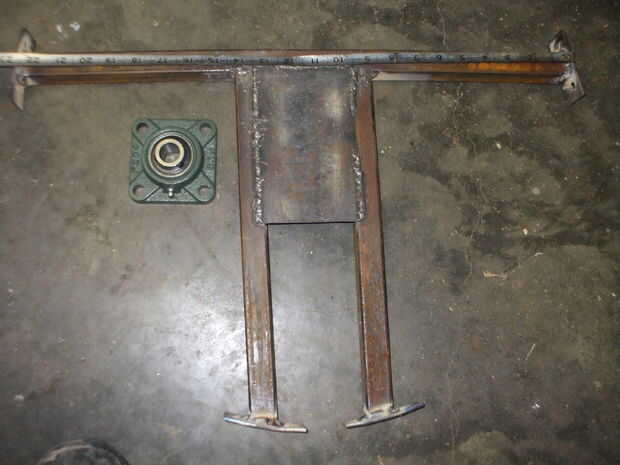

Ahora, usted necesitará cortar un trozo de placa gruesa de 1/8" para abarcar su soporte inferior, para actuar como un 'pad' para su bloque de cojinete inferior (ver fotos).

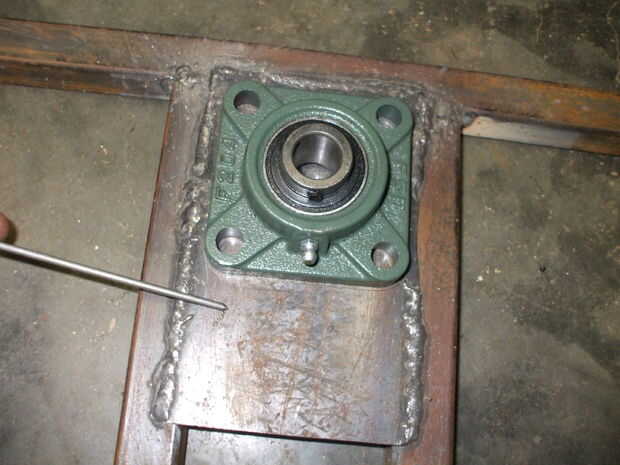

Después de cortar un pedazo (aproximadamente 6 "x 4") la soldadura en posición en su soporte inferior.
Determinar la posición del bloque del cojinete inferior en esta placa y marque los agujeros de perno de montaje.

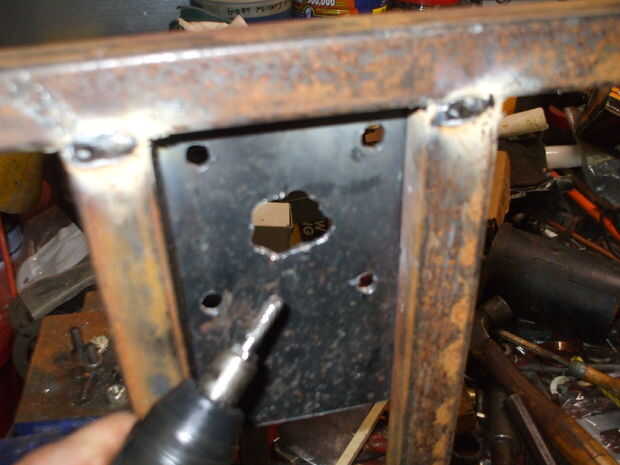

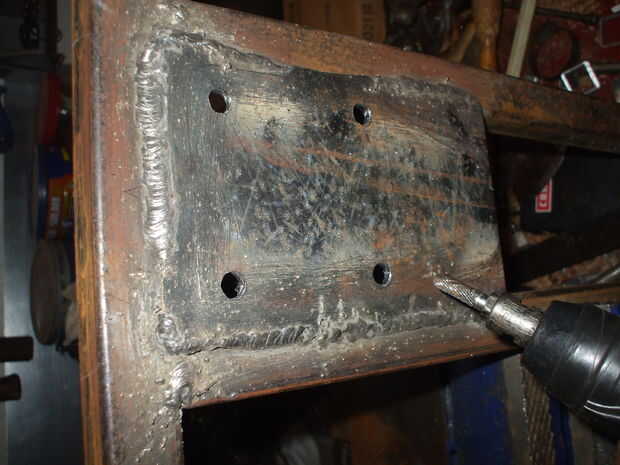

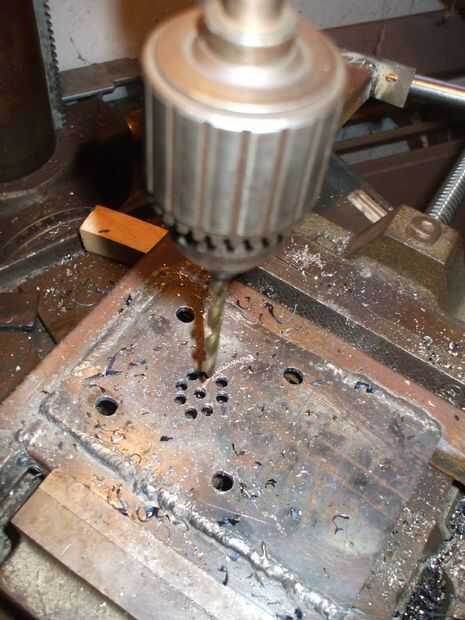

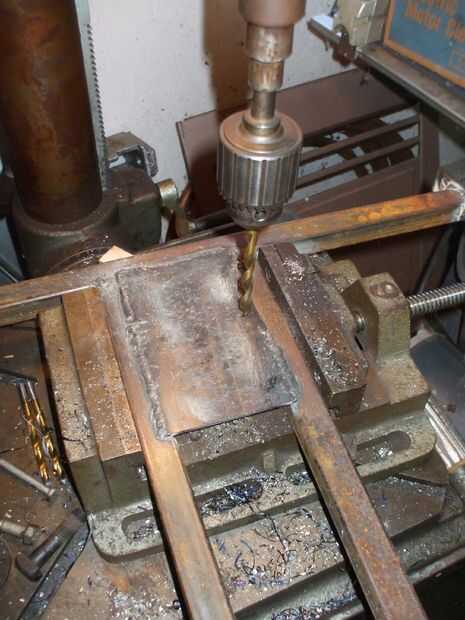

Perfore agujeros de perno de montaje (1/2") para el bloque del cojinete inferior en la placa, junto con un agujero central de 1" para permitir que el eje pase a través. Un método para cortar el agujero de eje de 1" se muestra en las fotos. Simplemente cortar agujeros más pequeños (3/8"?) alrededor de la circunferencia de la posición del agujero del eje y golpee con un cincel (nuevo, ver fotos y notas de la foto).

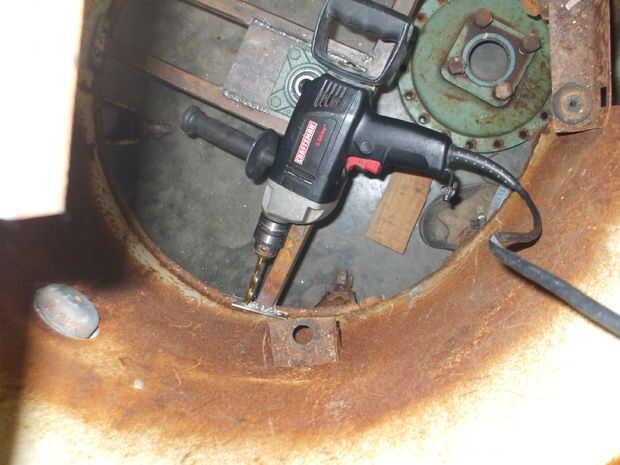

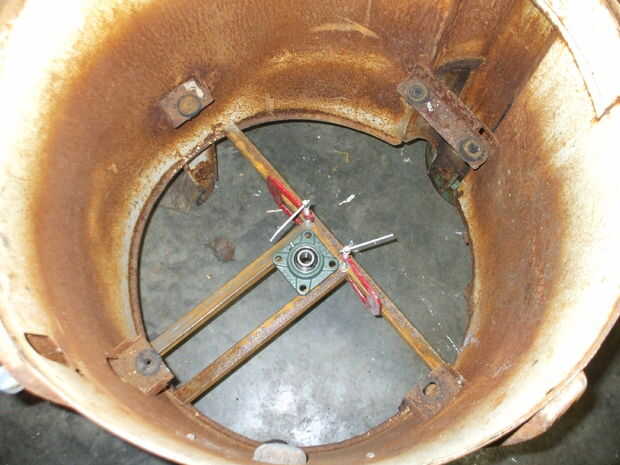

Ahora necesita perforar agujeros de montaje correspondientes en su casco de la arandela para el sosten del soporte inferior. Simplemente instale el soporte inferior y compruebe con un nivel. Luego use un taladro de mano (como se muestra) para perforar el casco, con sus montajes de soporte inferiores como guías de alineación.
Cupo-para arriba el soporte inferior, mate las placas de soporte de montaje externo y sin apretar instale sus pernos.
Su soporte inferior es completa.
