Conectar un LCD a un Arduino en 6 segundos con 3, no 6 clavijas (6 / 6 paso)

Paso 6: conclusión

Este escudo realmente permite utilizar sólo 3 pines de tu Arduino para manejar una pantalla LCD - y tarda menos de 6 segundos para conectar para arriba.

¿No quiere comprometerse todavía un escudo? ¿Deseo hacer esto con sólo 3 componentes y protoboard?

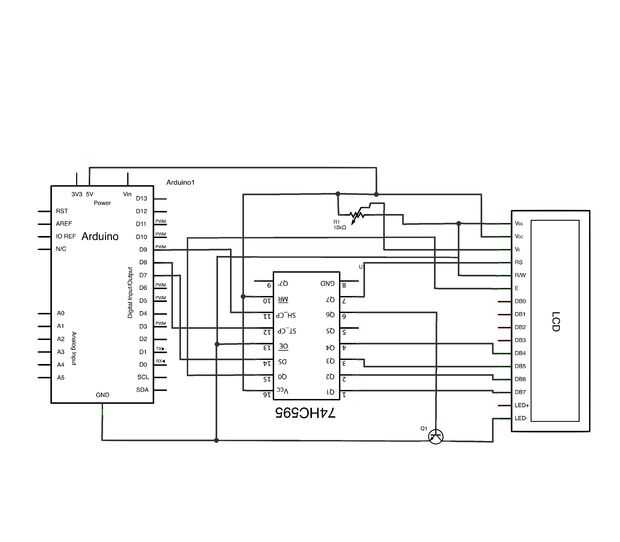

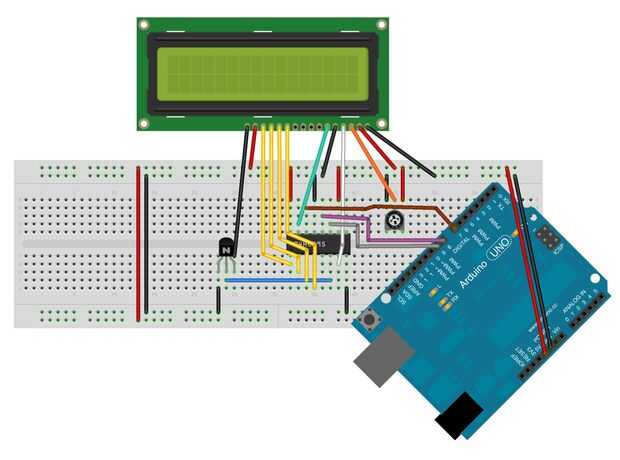

Entiendo que no puede hacer un escudo antes de intentar este método hacia fuera - que es totalmente comprensible. Para usted, tengo documentado para protoboards demasiado. Seguro, usted tendrá que tratar con más cables de conexión, pero que le da una gran manera de tratar al menos de este método de 3-pin sin ninguna soldadura. Esa disposición, más código y explicaciones de cableado están disponibles desde http://rowansimms.com/article.php/lcd-hookup-in-seconds

Eso es todo. Disfruta de tus conexiones sub 6 segundos!
