Conectar un LCD a un Arduino en 6 segundos con 3, no 6 clavijas (4 / 6 paso)

Paso 4: conexiones

Resumen todo el tablero (otra vez) para ningún puente para asegurar no hay ningún cortocircuito.

Ahora es tiempo de conectar esto y probarlo.

Conectar la alimentación (5 v y tierra).
Conecte los cables al registro de desplazamiento, si utiliza la biblioteca como por defecto se conecte verde a Arduino Pin 7, azul a 8 pines de Arduino, amarillo al Pin 9 de Arduino.

No se utiliza el pin entre verde y azul. Se coloca allí para conectores de 4 pines si es el cableado que tienes y hacer mucho más fácil (tratando de soldar 1 pasador de 2 pernos es dolorosa) de soldadura.

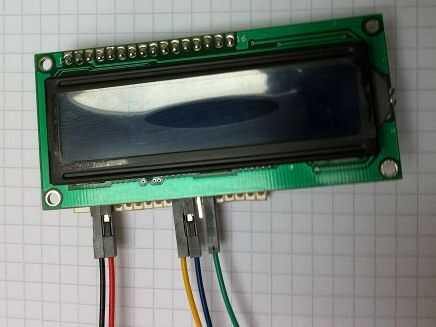

Luego conecte el LCD así que cubre la Junta - Esto asegurará que se está conectando la forma correcta.

Contraste se ajusta mediante el potenciómetro.
