Conectar un LCD a un Arduino en 6 segundos con 3, no 6 clavijas

agregar una pantalla LCD a proyectos de Arduino puede añadir valor real pero el costo de hacer tan puede ser significativa. No es un costo financiero - usted puede recoger 16 (caracteres) x 2 (filas) LCD para tan poco como £3,50. El costo es el número de pin que puede tarda en coche. Utilizando la librería LiquidCrystal pantalla incorporada puede tardar 6 pasadores! Que no deja mucho para sus sensores, motores y otros componentes.

Hay muchos proyectos que discuten con alternativas - como una LCD Serial mucho más caro (£10 para arriba). Otros proyectos de discutan mediante interfaces de dos hilos, aumentando la complejidad de su código. La forma más sencilla de conducir estilo HD44780 LCD, en mi opinión, es utilizar un registro de desplazamiento 74HC595, tomando el número de pin a 3.

En cualquier caso, conectar un LCD ya sea mediante que el registro de desplazamiento 595 o la manera más tradicional requiere mucho cableado que es no solo un super lío (a menos que utilice un cable de cinta, supongo), lleva tiempo.

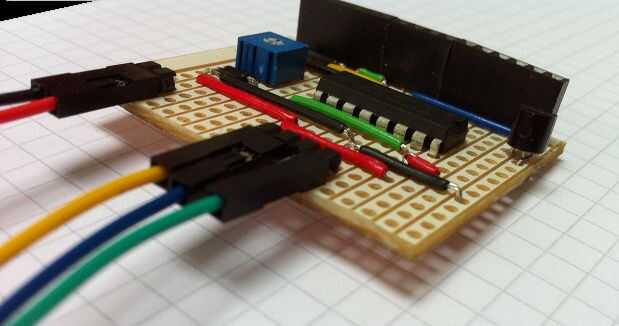

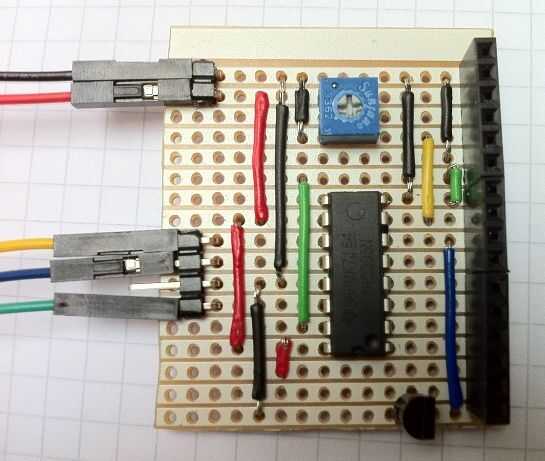

Este escudo es simplifica este proceso - todo lo que se requiere cables de alimentación y tres a la Arduino - es decir. conectar la pantalla LCD en menos de 6 segundos!
