Conectar un LCD a un Arduino en 6 segundos con 3, no 6 clavijas (3 / 6 paso)

Paso 3: Soldar componentes

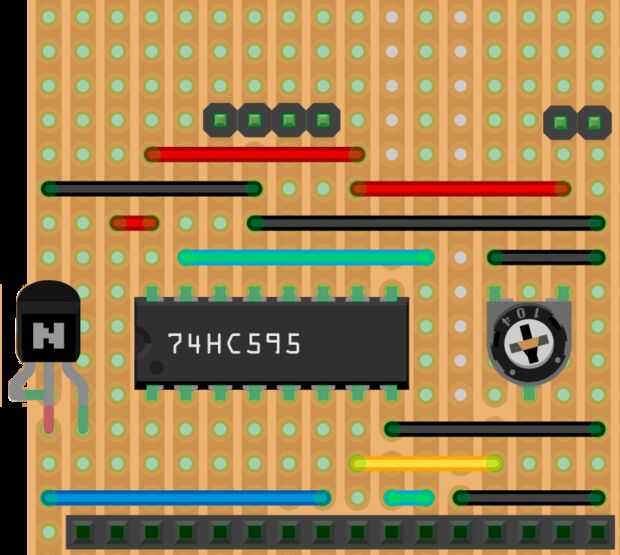

Ahora viene la diversión parte de soldar todos los componentes. Las imágenes adjuntas te ayudarán a colocar cada uno de los cables y componentes fácilmente. Estas son imágenes "vista superior", es decir, la placa debe buscar exactamente lo mismo desde arriba.

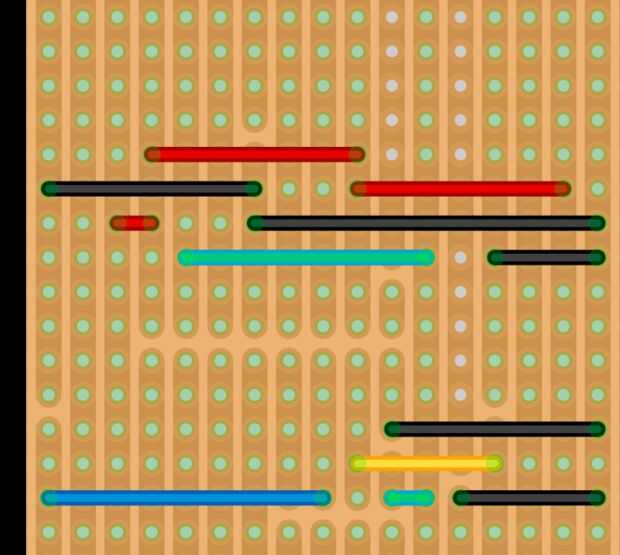

Comience soldando los cables primero.
Entonces el 74HC595 Shift Register, potenciómetro entonces el NPN.
Por último, la soldadura en las cabeceras.

El pin del colector NPN ha sido doblado hacia atrás ligeramente y se coloca detrás del pin de la base. Esto se ve fácilmente en la segunda imagen.

Comprobar todos la pista otra vez los cortes y la soldadura para puentes!
