¡ Bienvenido! Para nuestra clase ambiental final (tesis) para St Olaf College hemos construido a un monitor que vigilaría con eficacia la cantidad de agua utiliza una ducha. La idea detrás de este monitor de agua es que si conecta un transductor piezoeléctrico (pequeño micrófono) a un tubo de la ducha, puede calibrar el promedio de las vibraciones mientras que se enciende la ducha, y desde allí se puede ver cuánta agua usas para esa ducha. Para nuestro proyecto realizamos cuatro monitores diferentes usando el mismo proceso. Este instructivo está escrita como si fuera a hacer un monitor de agua sola.
Aquí le damos todo el equipo utilizado para este proyecto. Estos materiales son para que un monitor de agua:

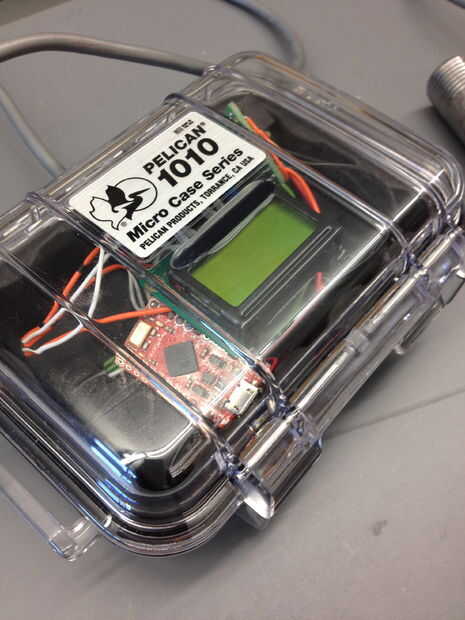

- Caso de un Pelican 1010
- Micro de Arduino uno

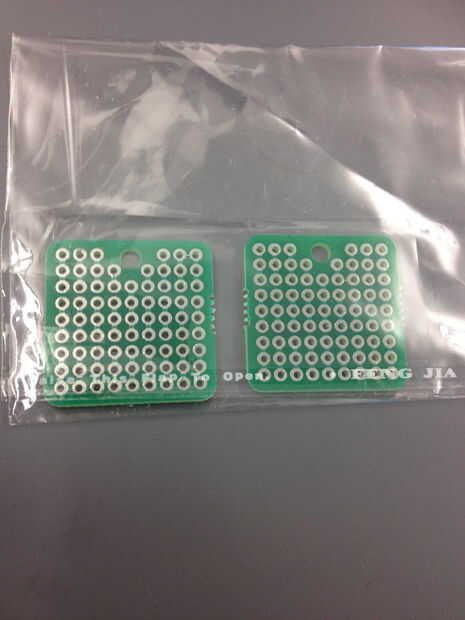

- Un Protoboard (viene en paquetes de 2 unidades)
- Una pantalla
- Una batería de 9V
- Un 9V Snap conector
-Equipos de soldadura
-JB Weld SteelStik epoxi

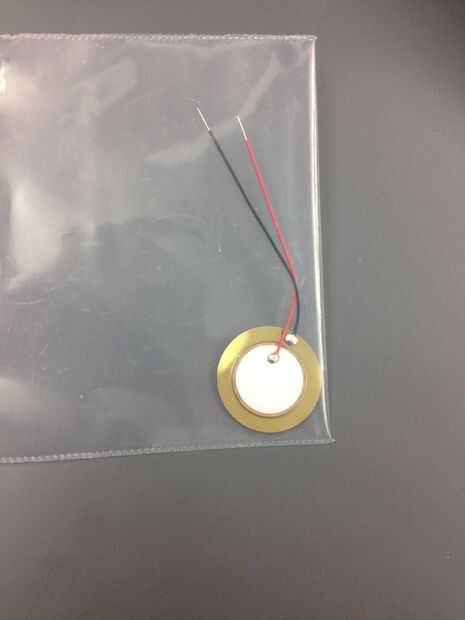

-Un transductor piezoeléctrico pequeño
-Alambre Straided
-Tubería del encogimiento del calor
- Arduino software instalado en su computadora
-Un potenciómetro de ajuste (similar a este uno)
-Tres 4,7 KOhm resistencias
-Una resistencia de MOhm
-Una resistencia de 1K
-Un opamp (411)
-Acceso a una broca de taladro de mano
-Silicona
-Perforadora cuero
-Tubería de la ducha
-ataduras de cables
Para la mayoría de nuestros equipos, nos visitó nuestro local RadioShack, Menards y sparkfun.com. De lo contrario nos podemos acceder a cosas de laboratorio de electrónica de la Universidad.
EDICIÓN: Nuestro producto final fue realzado con dos baterías de 9 voltios en lugar de uno solo, para que el monitor de funcionamiento más largo. Estos cambios fueron soldados en el Arduino.
