Paso 5: Grabar la Junta
Ahora que has probado el circuito de enganche, es tiempo para grabar un PCB! Si usted está pensando, "que parece mucho trabajo para este proyecto," quiere montar en perfboard en su lugar. Es una alternativa perfectamente razonable, y, de hecho, es lo que usé para mi primer prototipo de este proyecto. Sin embargo, puesto que yo nunca había grabado un tablero antes, decidí aprender a hacerlo para la segunda ronda. Hay mucha información sobre el tema en la web, por lo que puede ver "PCB grabado método de transferencia de tóner" o consultar este instructable si no estás familiarizado con el proceso. Voy a dar un resumen de cómo lo hice, pero un tutorial más detallado podría ser útil.

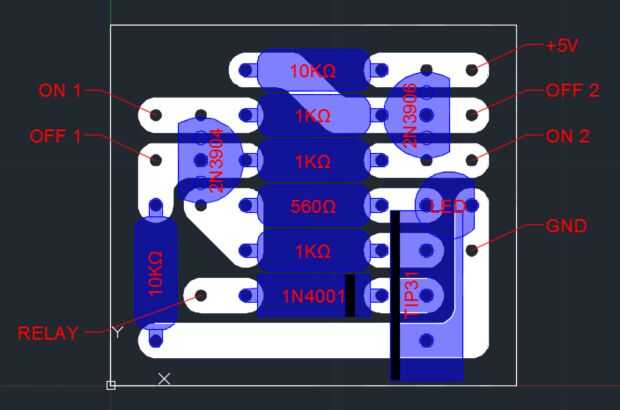

- Descargar el archivo PDF adjunto a continuación. Tiene un montón de los mismos patrones de tablero en un solo documento. Además, he incluido el archivo de dibujo que usé para crear el diseño. Si desea modificarlo, simplemente descargar el archivo adjunto y abrir con su favorito modelado de software (como AutoCAD). Si usted hace esto, asegúrese de que le da la vuelta la imagen antes de imprimir. (El archivo PDF ya ha sido volteado).
- Imprimir el diseño que se encuentra en el archivo PDF. Asegúrese de que utilizar papel brillante (foto papel funciona bien) y una impresora láser . No tenía ninguna de estas cosas, así que fui a grapas y mandado imprimir para mí. El costo total del trabajo de impresión era alrededor de $1.

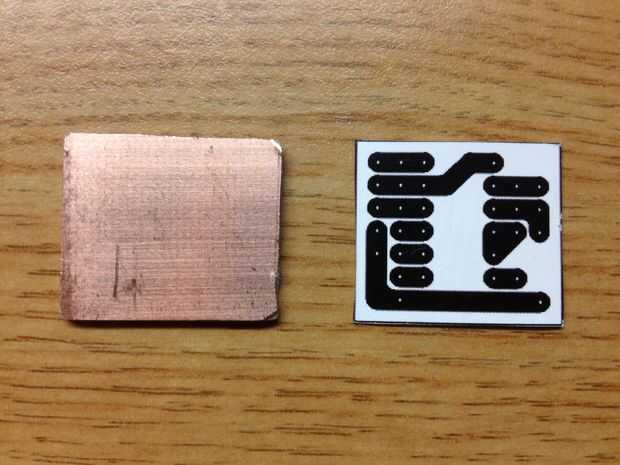

- Uno de los patrones de la hoja de corte y utilícela como plantilla para marcar el tablero revestido de cobre. Con una sierra para metales o dremel herramienta, corte la pieza rectangular y el archivo a las rebabas.
- Limpiar la Junta para retirar cualquier oxidación. Muchas personas utilizan una almohadilla Scotch-Brite para hacer esto, pero, puesto que no tengo uno, utilicé pasta de dientes. El grano fino de la goma fue suficiente para brillar el cobre para arriba un poco. Luego me lavé con agua y jabón para eliminar lo que quedaba.
- Colocar el patrón en el lado cobre de la junta con el diseño hacia abajo. Asegúrese de que los bordes se alinean uniformemente. Ponga la plancha en el ajuste más caliente y Apague cualquier función vapor. Puede drenar toda el agua, sólo para asegurarse de que no habrá ningún vapor. Con cuidado coloque la plancha sobre el papel. Poner firme presión hacia abajo en el tablero durante unos 2 minutos. Algunos tutoriales sugieren mover la plancha alrededor de como uno puede hacer con una prenda de vestir. Yo no recomiendo esto! He tenido resultados desastrosos cuando lo probé porque el papel se deslizó alrededor y manchada toner en todo el mundo.

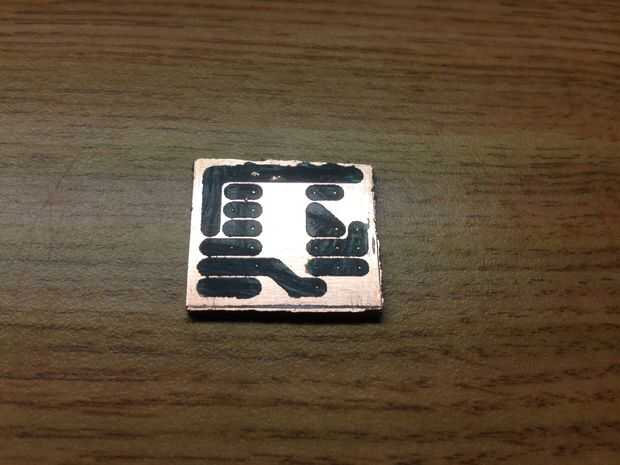

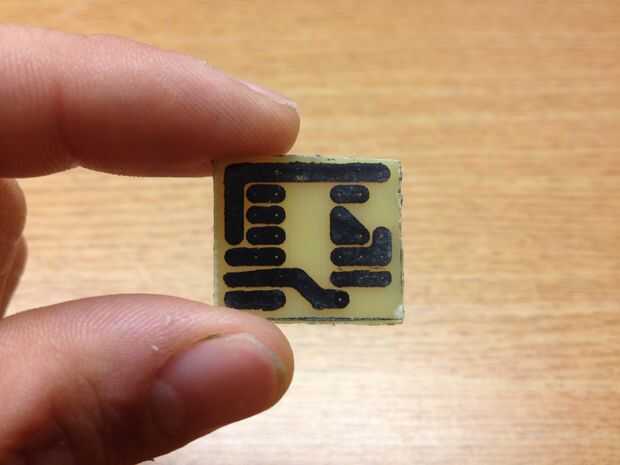

- Una vez se haya enfriado, coloque la tabla en la taza de agua tibia. En pocos minutos, el papel conseguirá lo suficientemente suave como para que usted puede pelarlo apagado del tablero con usted los dedos. Eliminación de él debe revelar rastros negros con bordes claramente definidos.
- La placa está finalmente lista para aguafuerte. Preparar un baño de solución de la aguafuerte y encestar en la placa. Existen muchos tipos diferentes de soluciones de grabado. El más ampliamente utilizado es el cloruro férrico. Aunque está disponible en ebay, me decidí a estudiar posibles alternativas. Después de leer este instructable, descubrí que una proporción de 2/3 de peróxido de hidrógeno al vinagre hará el truco si se agrega una cantidad generosa de sal de mesa. También tiene la ventaja de ser barata, no tóxica, disponible en la cocina de la mayoría de la gente.
- Remojar la tabla hasta que no quede visible de cobre. Esto tomó aproximadamente una hora para mí. Agitar la solución de vez en cuando. Si usted piensa que el proceso ha comenzado a desacelerarse, agregue más sal. Su solución será probablemente encender la luz azul cuando se ha eliminado la mayor parte del cobre.

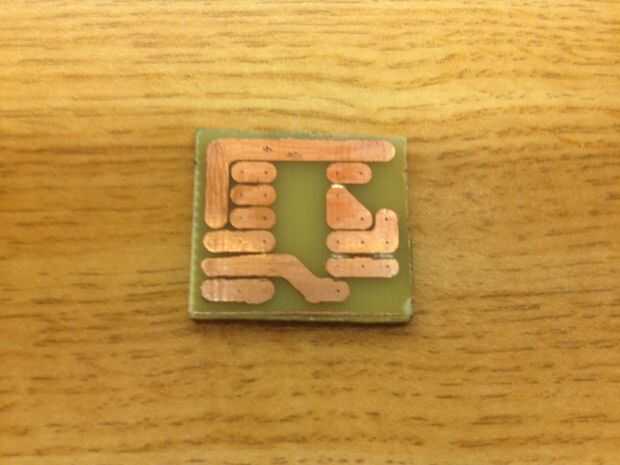

- Saque la placa y lavar con agua y jabón. Frotar con acetona (quitaesmalte) para quitar el toner y lave la Junta otra vez. Esto expondrá los rastros de cobre debajo.
- Utilizando la función de continuidad en su multímetro, asegúrese de que rastros adyacentes no han fusionado accidentalmente. Si tienen, puede tratar de separarlos con un cuchillo x-acto o un pequeño archivo.

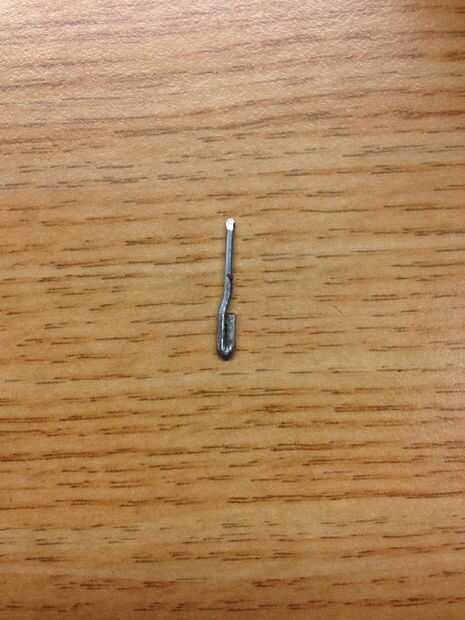

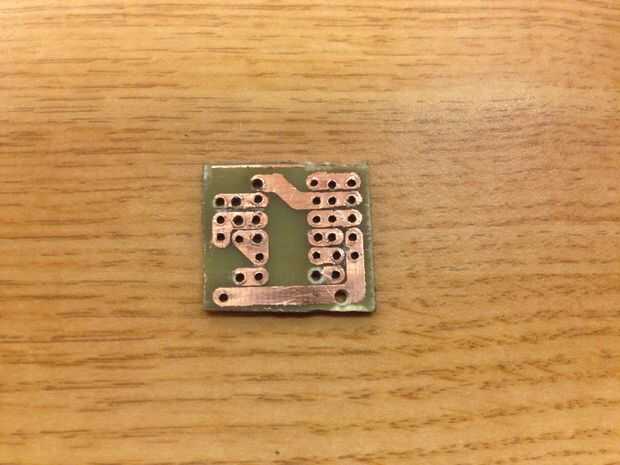

- Agujeros de la placa para el componente conduce. Idealmente, uno debe utilizar una broca de taladro muy pequeño para lograrlo. Por desgracia, no tenía uno conmigo en el momento así que decidí una versión muy cruda de un clip de moda. Yo no recomendaría esto, ya que parecía hacer más fusión de perforación y tuvo que ser vuelto a afilar con frecuencia. De todos modos, finalmente consiguió el trabajo, y MacGyver estaría orgulloso... o vergüenza. No sé que.
- Por último, enjuagar la placa otra vez para eliminar cualquier partículas. Si usted quiere ser realmente cuidadosa, repita paso 9.
