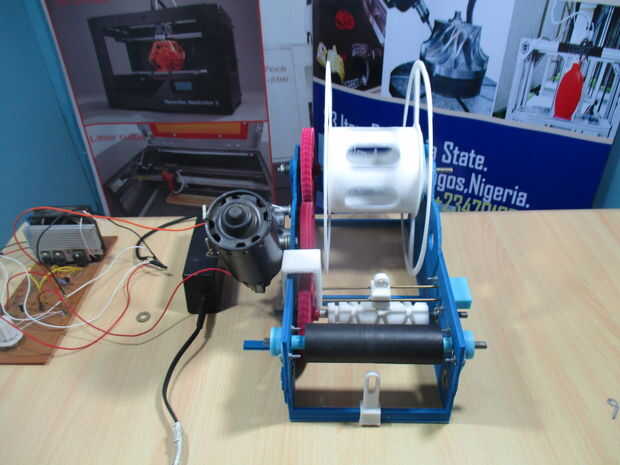

Compacto de la máquina de cola

Esta máquina de enrollado compacto fue diseñada principalmente para filamentos de cola de impresión la impresora 3D.

Sin embargo, puede ser adaptado para carrete o leer otros materiales como alambre o cuerda.

La mayoría de las piezas son 3D impreso.

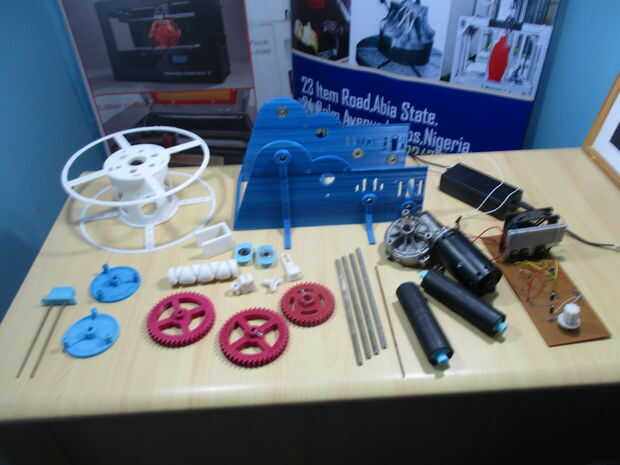

LISTA DE PIEZAS

1. marco de cola

2. base de la bobina

3. tapa de carrete

4. acoplador de la bobina (x2)

5. engranaje carrete

6. motor engranajes

7. torno engranajes

8. torno tornillo

9. trinquete de cabrestante

10. cubierta pawl

11. rodillos (x2)

12. rodillo abrazaderas (x2)

13. abrazadera de cabrestante trinquete (derecha)

14. abrazadera de cabrestante trinquete (izquierda)

15. Guía filamento

16. motor del limpiador de coche

17. rodamientos: KG 608 ZZ (x8)

18. barras de guía trinquete: 3,25 mm de diámetro, 16cm largo (x 2)

19. los ejes de rosca: tamaño 13, 21cm largo (x 4)

Nota: Partes 1-15 en la lista anterior son 3D impreso.

Aquí se unen los archivos STL:

LISTA DE MATERIALES

1. zapato plataforma 11,5 cm x 13 cm (x2)

2. tornillos: tamaño 5, 15mm largo (x 8)

3. bujes: para varilla roscada, tamaño 13 (x 4)

4. tuercas para eje de rosca, tamaño 13 (x 2)

5. arandelas: por tornillos, tamaño 5 (x 16)

6. pequeños tornillos: alrededor de 2mm de diámetro (x2)

7. tornillos: tamaño 10, 20mm de largo

Nota: por favor, añadir algunos extras a cada uno de los materiales mencionados. Algunos pueden llegar dañados o perdidos durante la construcción e instalación. Es más seguro tener algunas sobras que estar en escasez.
