Compacto salida R/C (3 / 12 paso)

Paso 3: Probar el circuito de R/C

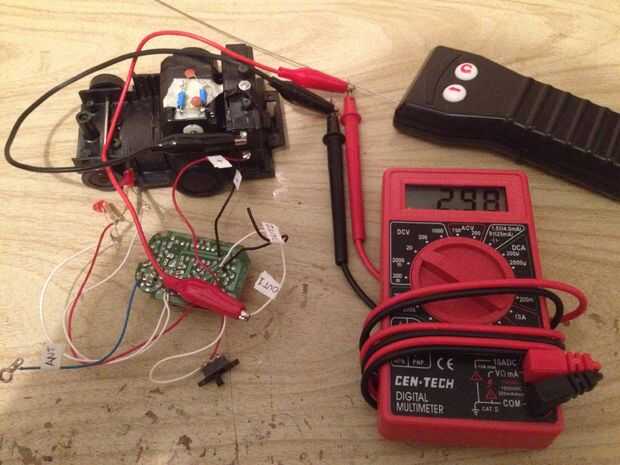

Ahora es el momento para romper hacia fuera del multímetro! En primer lugar, coloque las puntas de prueba a un par de cables del motor que desoldar. Establece tu multímetro en voltaje de C.C. y asegúrese de que el juguete está encendido. Cuando pulse el botón correspondiente del mando a distancia, el multímetro debe mostrar un valor positivo cerca de la tensión de alimentación. Más que probable que, cuando usted presiona un botón diferente, el multímetro mostrará el mismo valor, sólo negativo. Esto demuestra que todo está funcionando correctamente y que han situado los botones del control remoto correcto.

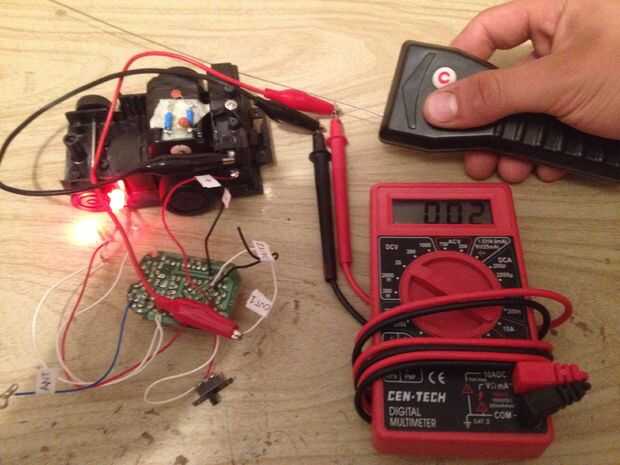

A continuación, conecte el conductor positivo de la prueba a uno de los cables del motor y el cable negativo al lado negativo de la batería. Presione uno de los dos botones que usaste antes. Si esto produce un voltaje positivo significativo, registrar qué botón fue presionado y que alambre se activó. Si no hay ningún resultado, pruebe el otro botón.

Esperemos que, por ahora, han identificado el comportamiento de uno de los cables de salida. Debe ir o bien "alto" (llegar un voltaje positivo) o "low" (llegar un voltaje de cero) cuando el correspondiente botón se presiona. En mi caso, 1 baja al pulsar. Asegúrese de que este cable sólo se activa por uno de los dos botones. De lo contrario, habrá interferencia y su salida no va a funcionar correctamente. Además, debe comprobar el otro cable del motor y el botón para asegurarse de que tienen el mismo comportamiento que el primer par.
