Compacto salida R/C (1 / 12 paso)

Paso 1: Herramientas y materiales

Materiales:

  • R/C juguete, el más simple y más pequeño mejor (de un almacén del dólar, ebay o habitación de su hermano pequeño)

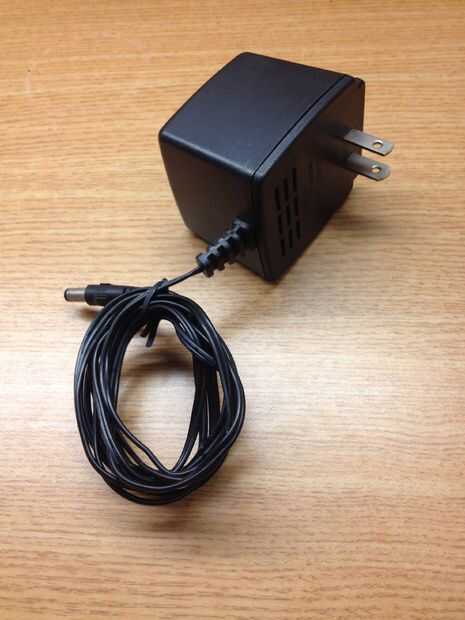

  • 9 voltios de CA al adaptador de alimentación DC (de un almacén del dólar, aparato roto o ebay)

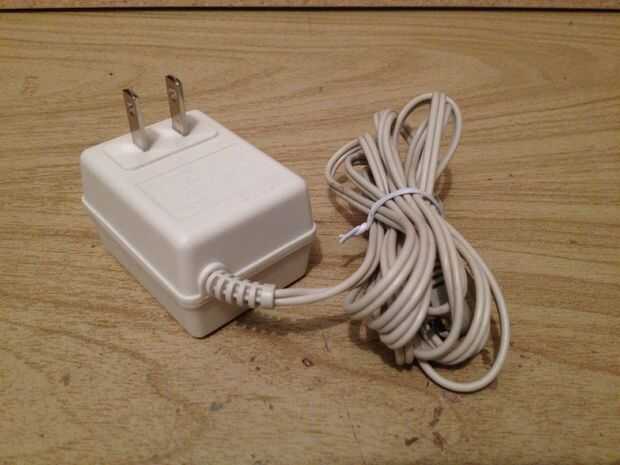

  • Recinto plástico proyecto, varía de tamaño (uso un adaptador de corriente gran, comprar una impresión en línea, o incluso 3D tu propia)

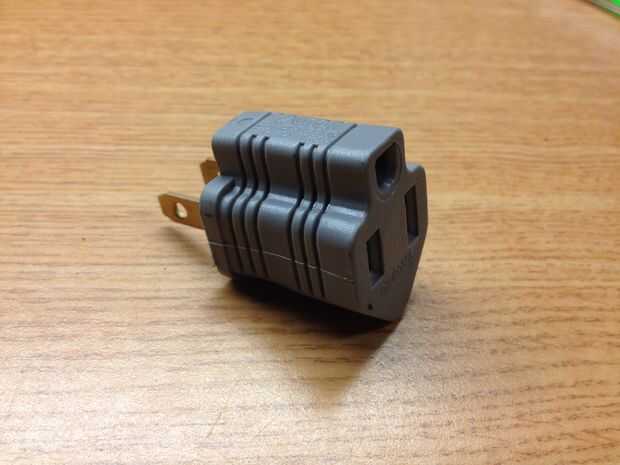

  • 3 puntas para 2 adaptador (también llamados un "enchufe de tramposo", de su departamento local o hardware tienda)
  • Tablero revestido de cobre (de ebay o, si lo deseas antes, Radioshack)
  • Láser Glossy foto papel o papel de revista (de grapas, Nota: si tienes grapas su impresión, no es necesario comprar este.)
  • Solución de grabado de PCB (detalles en el paso 5)
  • Fregado de la esponja (o pasta de dientes si eres desesperado)
  • Acetona (quitaesmalte)
  • De la soldadura
  • Flujo de la soldadura
  • Cable de calibre pequeño
  • Pegamento caliente
  • Tubería del encogimiento del calor pequeñas
  • Componentes electrónicos (de Radioshack o ebay)
    • (1) 2N9304 NPN transistor (baja potencia)
    • (1) 2N3906 transistor PNP (baja potencia)
    • (1) TIP31 NPN transistor (potencia media)
    • (1) regulador de voltaje fijo de 5V 7805
    • (1) fusible de acción rápida 10-15A 125V 5 x 20 mm
    • (1) 10-15A 7-12VDC relevador SPDT (este uno y este uno de Radioshack deberían funcionar)
    • (3) 1K resistencias de ohm
    • (2) 10K resistencias de ohm
    • (2) 1N4001 o 1N4004 diodos de rectificador
    • (1) 3mm LED

Nota: Hay muchas alternativas viables a los componentes mencionados. Por ejemplo, casi cualquier energía baja, transistor NPN puede sustituir el 2N3904. Simplemente utilicé estos porque son relativamente comunes. Dicho esto, asegúrese de que los fusibles tiene un amperaje valorar es menor o igual a la de sus contactos de relé y enchufe de tramposo. Esto evitará que la electrónica del dispositivo (y su casa) seguro porque el fusible será la primera cosa que un error si algo sale mal.

Herramientas:

  • Herramienta arco de sierra o dremel
  • Soldadura de hierro
  • Pistola de pegamento caliente
  • Multímetro
  • Martillo (para desmontaje)
  • Destornilladores (para desmontaje)
  • Pedacito de taladro pequeño (para los agujeros en la PCB)
  • Impresora láser (utilizar su propio o ir al centro de impresión y copia de grapas)
  • Recipiente pequeño (para grabado)
  • Lija o
  • Recomienda:
    • Tornillo de Banco
    • Alicates de punta
    • Puntas de prueba de cocodrilo clip
    • Regla
