Cómo usar amplificador de termopar MAX6675 con rampas 1.4 y Marlin (2 / 2 paso)

Paso 2: Configuración de firmware del Marlin con termopar.

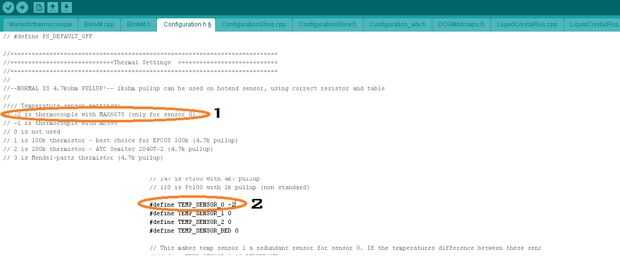

Marlin es un gran firmware y está diseñado para trabajar con el MAX6675. Todo lo que necesitas es abrir con arduino IDE y vaya a la ficha de configuration.h

En configuración térmica definir TEMP_SENSOR_0 -2 y puede sólo funciona con el Sensor de 0.

Ahora subir de golpe y que la magia comience.

NO espere...

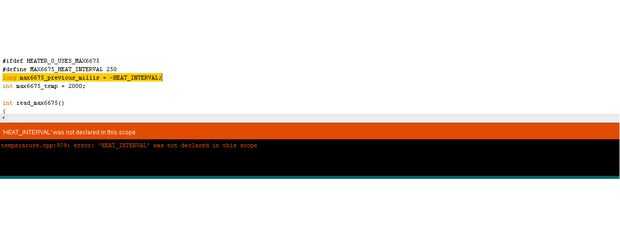

al compilar el firmware se encuentra un error declarado antes en la anterior captura de pantalla y todo va en esta línea.

 long max6675_previous_millis = -HEAT_INTERVAL;

necesita cambiar "-HEAT_INTERVAL" "MAX6675_HEAT_INTERVAL" y el soultion final debe ser como

 long max6675_previous_millis = MAX6675_HEAT_INTERVAL;

ahora golpe subir y disfrutar de su módulo con termopar MAX6675.

*si la temperatura desciende mientras que calefacción, invertir los terminales del termopar conectados al módulo MAX6675.

** algunos módulos necesitan soldar el conector - ve de la termocupla con el suelo y que tienes que hacer este paso para hacer obras.

Si usted encuentra cualquier información faltaron amablemente nos informamos.

Si quieres preguntar sobre cualquier cosa puedes dejar un comentario.

puedes seguir nuestra página en facebook para más mensajes o visite nuestro sitio web para descargar el archivo de código fuente completo de átomo.

www.atom3dprinters.com

www.Facebook.com/atom3d.Egypt
