Como se señaló al final de ese instructivo, decidí que tenía que cambiar a un controlador basado en termopar (elegí que en lugar de un sensor de temperatura diferentes porque ya tenía los componentes).

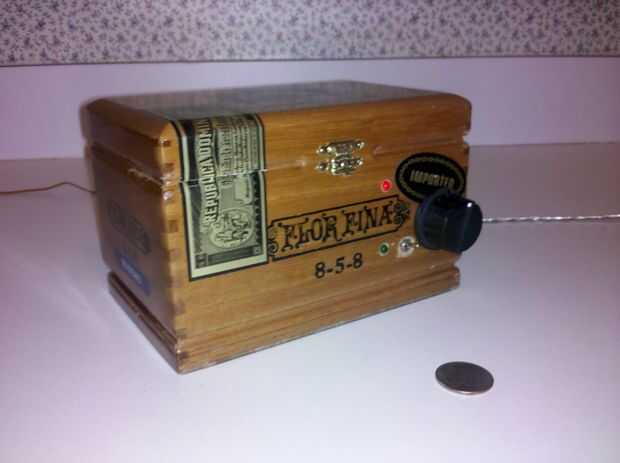

Este instructable presentará el controlador basado en termopar.
Con respecto a mi calentador de gas de milivoltios, es un simple interruptor on-off que permite los milivoltios generadas por la termocupla en el piloto para activar una electroválvula de gas. Hasta que, hasta ahora, aunque tengo mucha experiencia con termopares y válvulas de solenoide, no me di cuenta que un termopar directamente podría conducir a un solenoide de baja tensión. Pasé algún tiempo buscando las pilas en mi calentador antes de encontrar la información en la guía del usuario suministrado con el calentador.
El calentador tiene varias características de seguridad, que quería conservar. Por lo tanto, no quería hacer nada que podría cambiar o modificar los elementos de cualquier manera o evitar que sus características de seguridad de funcionamiento.

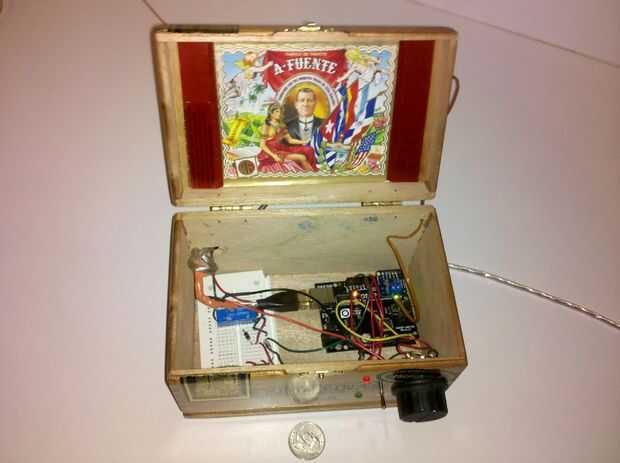

Con esto en mente, decidí utilizar un relé, no colocar los contactos de (normalmente abierto) en serie con el actual interruptor on-off que vino como parte de la calefacción. Con esta adición, tengo un circuito y - el interruptor manual existente debe estar en y relé de este proyecto energía antes de la válvula de solenoide se energiza. Yo pude también han atado con alambre relé de este proyecto en una configuración de OR, que habría sido en paralelo con el existente interruptor on-off, en cuyo caso habría sido el calentador en cuando el manual del interruptor o contactos de relé del proyecto fueron cerrados.
Aquí hay un enlace a mi página web existente que da más detalles sobre el proyecto, junto con un diseño de Fritzing y Arduino código listado, que usted puede copiar y pegar. Vínculo al controlador de temperatura basado en Arduino termopar con relé.
