Cómo usar amplificador de termopar MAX6675 con rampas 1.4 y Marlin (1 / 2 paso)

Paso 1: Cableado MAX6675 a tus aparatos electrónicos

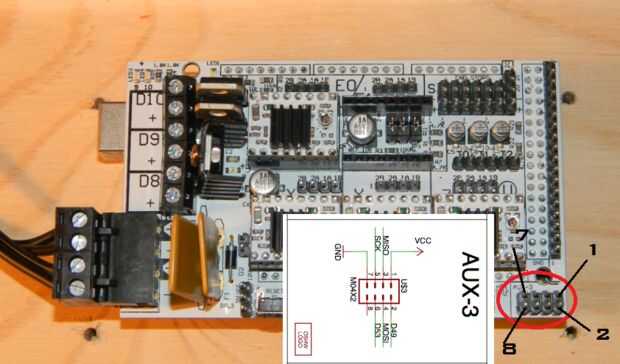

MAX6675 trabaja bajo el protocolo de comunicación SPI por lo que necesita conectar al AUX-3 en la rampa (el mismo conector para la tarjeta SD)

Nota: todavía puede conectar el módulo de la tarjeta SD mientras que usa el MAX6675 y elegir el controlador (MEGA) que uno se comunique con, pero tienes que averiguar cómo ambos módulos juntos en el mismo conector de alambre.

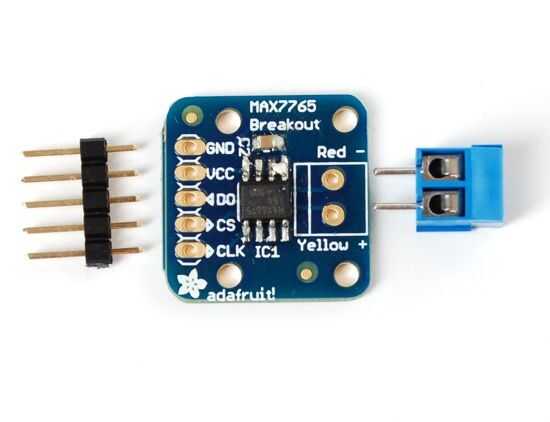

Conexiones de

-GND el MAX6675 va a GND (pin 7) en rampasAUX-3

-VCC en el MAX6675 va a VCC (pin 1) en rampasAUX-3

-El MAX6675 va a MISO (pin 3) en rampasAUX-3

-CS el MAX6675 va a D53 (pin 6) rampasAUX-3

-CLK el MAX6675 va a CK (pin 5) rampasAUX-3

Nota:

-algunas veces usted puede encontrar pin hacer nombrado así y pin CS llamado SS y pin CLK SCK el nombre en diferentes módulos del MAX6675.

-Si no funciona su conexión, conectar el pin CS el MAX6675 a D49 (pin 2) en lugar de D53 (pin 6) rampas AUX-3

¿Después de conectar tus aparatos electrónicos, ahora el siguiente paso es? sí tienes razón: D: D :D
