Cómo soldar componente SMD PCB impresionante o cualquier otro tipo de PCB (6 / 14 paso)

Paso 6: Soldadura 1 pad de componente SMD

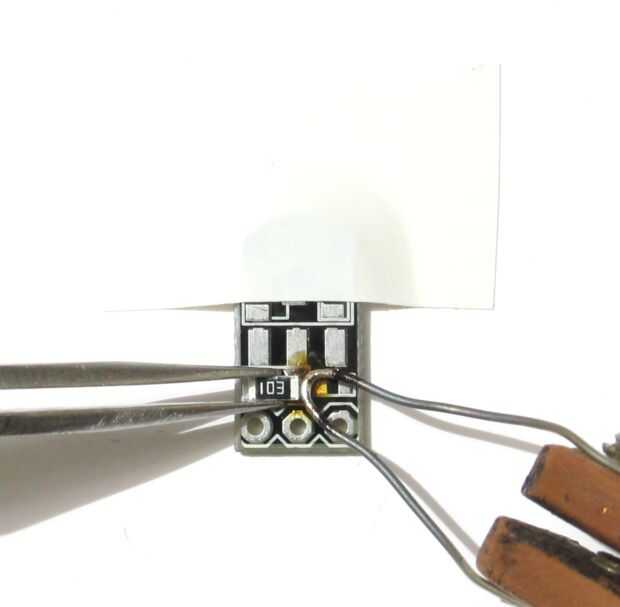

Coge componente SMD con pinzas, en nuestro caso resistencia en la carcasa del 1206 y el valor 10K.

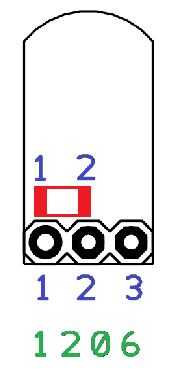

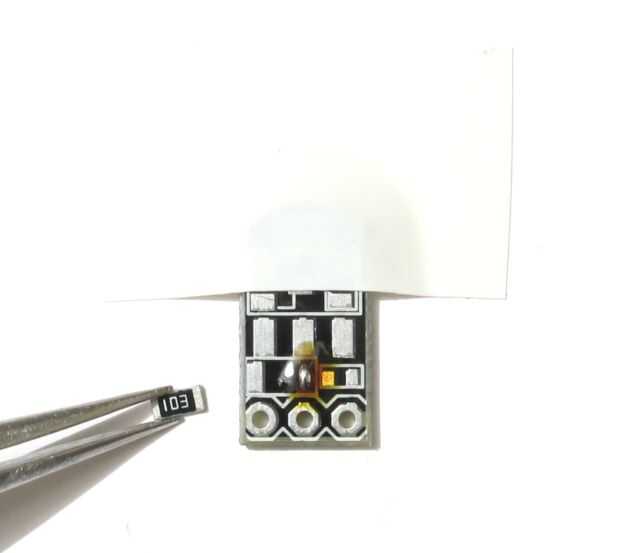

Componente SMD de las almohadillas adecuadas con respecto a fotos y cojín de la soldadura.

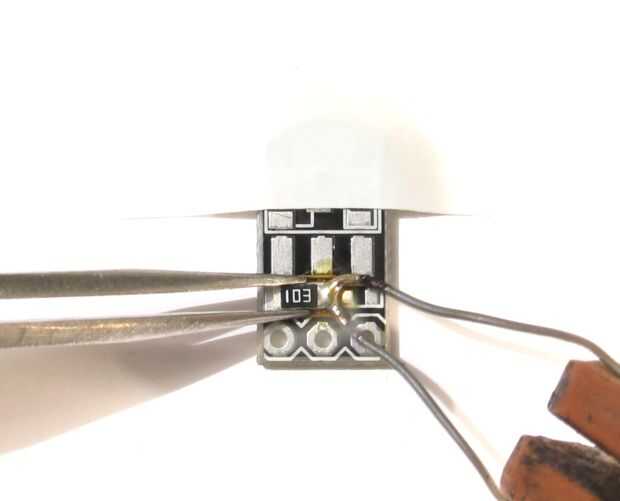

Tratar de mantener el componente simétrico versus almohadillas en el PCB.

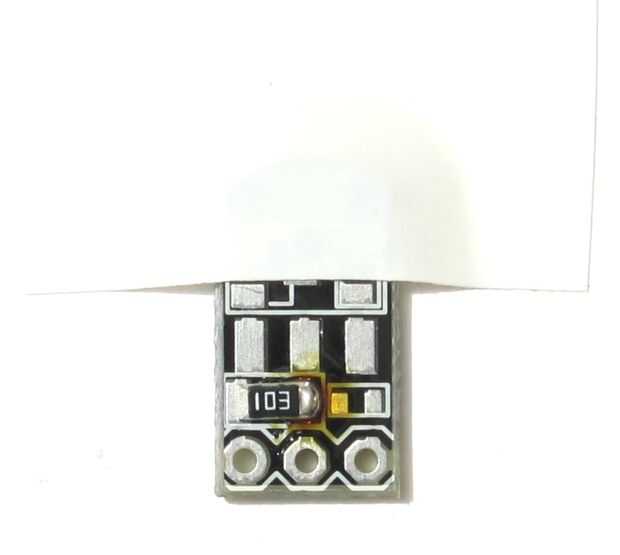

Si todo fue hecho correctamente, componente debe instalarse sobre la superficie de la PCB en el lugar dedicado para el paquete de 1206.
