INTRO:
Bueno tiempos estimados compañeros responsables. En este instructable quiero compartir, como pensamos, proyecto útil, mi hijo y yo, lo hizo con el fin de simplificar y acelerar nuestra Asamblea de circuito impreso (PWB). Para nuestro hobby y pequeños negocios hacer algunos y a veces un dispositivo de mucho prototipos. Esos prototipos PCB con pocos a muchos componentes SMD y mientras uno puede pensar que los palillos de dientes y pinzas son muy bien para este tipo de trabajo, y sobre todo, resulta muy incómodo. Las razones son:
- temblor fino de dedos. Esto no es específico para mí, sino para todos nosotros. Es muy sensible al tratar de pick & place de componentes muy pequeños. La tabla de coordenadas se ocupa de este problema.

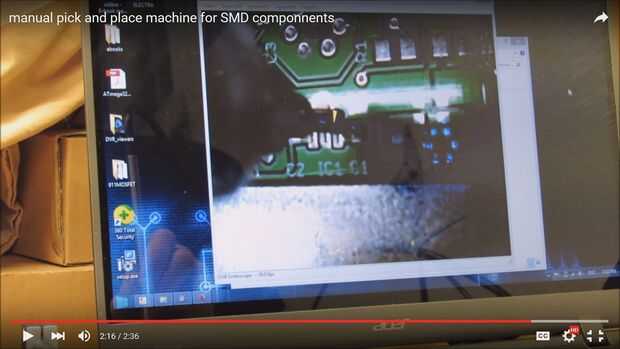

- tensión ocular: utilizar muchos tipos de lupas de cabeza y realmente ayudan, pero sus ojos dolores después de un tiempo de todos modos. Este proyecto utiliza microscopio USB.
- dolores de cuello: necesita mantener sus ojos en el nivel específico para enfocar tus lupas. Muy notable si haces esto durante un tiempo. Microscopio USB se encarga de él al no tener que inclinarse su PCB ya.
- proceso inconveniente general mientras que usted necesita seleccionar, girar, gota, recoger otra vez su SMD para orientar en su PCB. En su lugar haciendo gimnasia en su PCB, selección SMD con bomba de vacío, empujando el pedal de pie, girar con dos dedos, mirar al monitor, alinear componentes SMD, bajar PCB y dejar el pie del pedal go - componente colocado.
Así que todas esas ideas en mente se buscaron formas alternativas y baratos solucionar todos los inconvenientes anteriores. Hemos encontrado este proyecto en línea:
http://vpapanik.blogspot.gr/2012/11/Low-Budget-Man...
el proyecto parecía muy útil y solo queríamos repetirlo, pero después de pensar y repensar, surgió una versión algo diferente de esa máquina. Había probado, resulta muy útil y decidió compartirlo con otros fabricantes de maravillosos en la Web de instructables.
DESCRIPCIÓN DEL DISPOSITIVO CORTO:

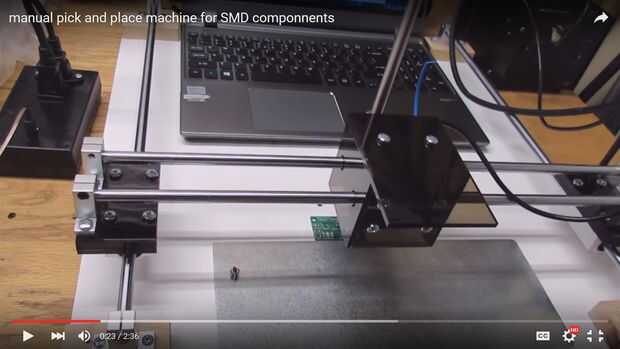

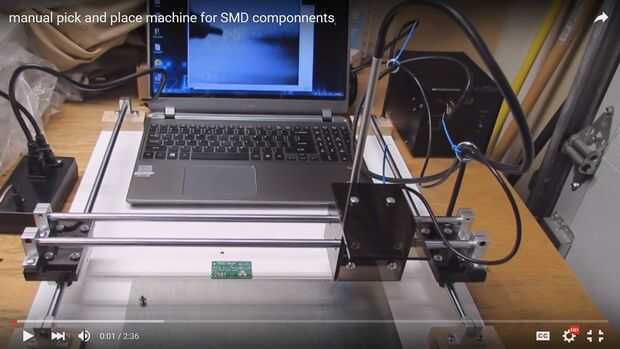

La máquina de pick & place, descrita en este proyecto, consiste en:
una tabla de coordenadas de madera cuadrado; cuatro rodamientos lineales montan en cuatro barras de plomo; terminado por ocho terminadores en los extremos de barra.
pocas piezas acrílico fundido, cortadas en laser más linda, diseñado para montaje de X sobre Y cojinetes. Las partes sujetan así como cabeza de la máquina y proporcionan la zona para la colocación del brazo conveniente.
la cabeza de, como se describió anteriormente, las piezas de plástico conexión a dos rodamientos lineales; tubería de acero inoxidable; dos rodamientos de agujas; resorte de cuaderno; dos arandelas; arandelas de goma; jeringa de tuberculina; de la aguja; Microscopio USB; abrazaderas de metal.
bomba de vacío

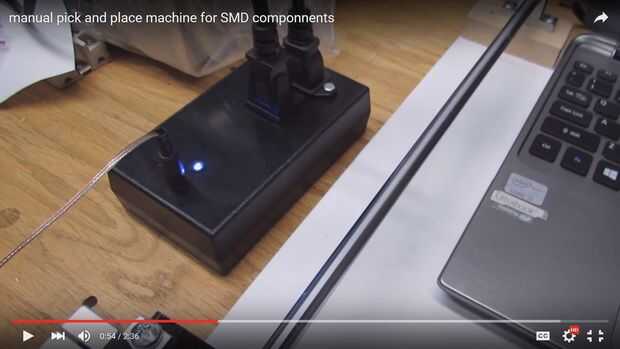

caja negra: proporciona entrada de 110 VCA y salida de los enchufes; convierte de 110VAC a 12VDC; convierte 12VDC a 5VDC; estado LED; 3,5 mm conector para pedal de pie.
pedal de pie.
