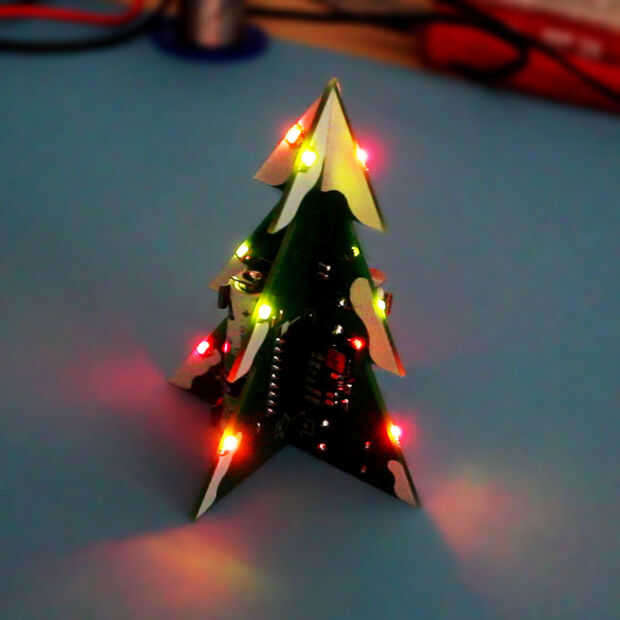

Así que pasé mucho tiempo aquí en Instructables mirando en todas las cosas, pero no podíamos decidir sobre qué construir. La Navidad pasada vi un árbol de Navidad de PCB genial en un lugar de amigos, y decidí hacer uno (o algunos) para este año y compartirla aquí para devolverle algo a la comunidad. Al final hice 10, y hacen grandes regalos para la familia!
Empecé a googlear un poco para ver si encuentro algo similar, pero al final sólo encontré variantes 2D y quería tener un árbol de verdad, que puede soporte por sí propio, hecho de varios PCB-s conectado por pines derecho-anguloso. Curiosamente, después de terminó con mis diseños, encontre un post en el árbol original que vimos el año pasado. Asegúrese de comprobar hacia fuera también y también la versión anterior del mismo árbol, si no quieres hacer tanto SMD que suelda.
Así que aquí son las funciones que yo quería tener en el árbol:
- debe ser capaz de pararse por sí mismo
- debe tener un montón de LEDs, ideal varios colores mostrando diferentes patrones
- debe ser portátil y WiFi - funcionar con pila
- algún tipo de interacción con el usuario deseado - botón sensible
- interruptor de encendido/apagado duro
Puesto que ya tengo un Arduino, y me sentí muy cómodo con él, decidí utilizarlo para controlar los LEDs. Sin embargo un Arduino completo es demasiado voluminosa para tal cosa (también muy caro), así que decidí probar mi suerte con algo más integran: un chip independiente ATMega328P soldado directamente en el árbol de Navidad. Aunque es probablemente factible con la versión estándar de la inmersión de la viruta, opté por la versión SMD, el ATMega328P-AU. Tuve 3 razones: es mucho más pequeño, más fácil de colocar en la placa; sin patas puntiagudas; Además también quería aprender soldar SMD, por lo que esto me pareció una buena excusa. Debido a esto, también he seleccionado sobre todo componentes SMD, a excepción de las cabeceras de pin que en este caso también servirá de ayuda mecánica, así que pensé que el por-agujero estaría mejor aquí.
