Cómo rápidamente evaluar y diagnosticar un transmisor de Radio de dos vías (5 / 5 paso)

Paso 5: Prueba de potencia reflejada

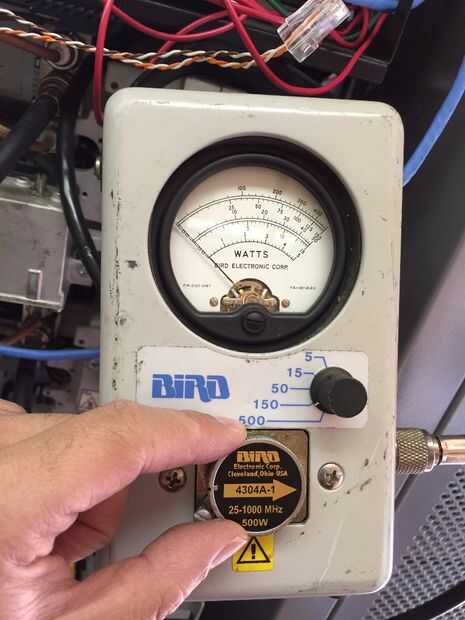

1. Conjunto gama del vatio medidor aguja a 5 watts

2. Conecte de RG 8 conexión radio repitiendo los pasos 2 y 3

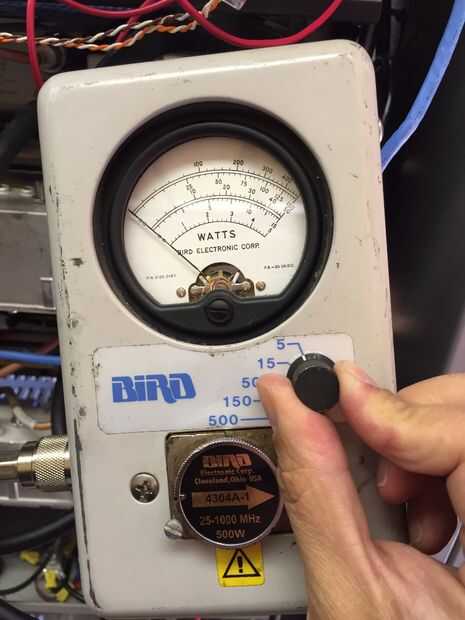

3. Dial de flecha gire apuntando al contrario hacia el transmisor de radio (imaginar la flecha va en la dirección opuesta del flujo de potencia de RF que sale de la radio, a través de la línea de alimentación coaxial y hacia la antena)

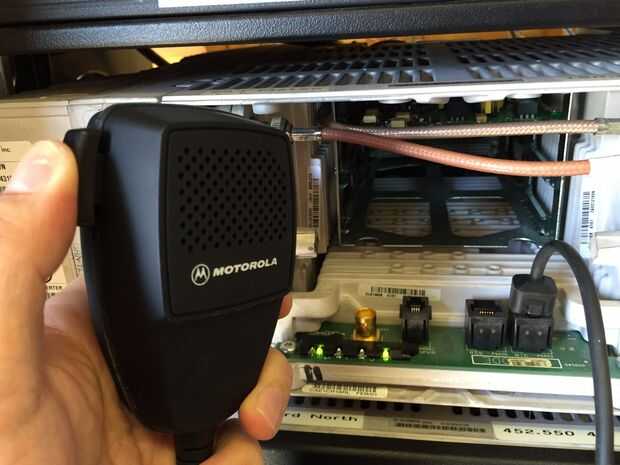

4. Clave de radio

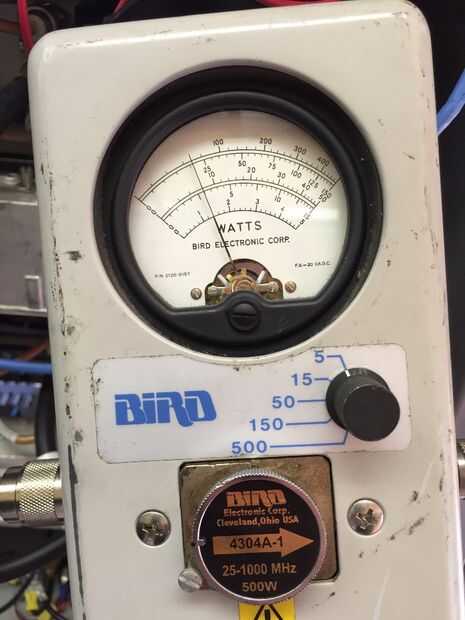

5. Tomar nota de las mediciones de potencia

El medidor de vatios mostrará la potencia reflejada de RF producida por la radio cuando está codificado para arriba. La medición de potencia es la potencia de RF de la cantidad hacia fuera reflejado hacia el transmisor de la antena y línea de alimentación. En general es buena una medida de 1,5 vatios o menos. Cualquier medida superior a 1,5 vatios indica un posible problema con la antena o línea de alimentación de cable coaxial para antena. Este transmisor de radio particular mide 1,2 watts potencia reflejada que es aceptable. En esta situación el transmisor de radio es generación de energía de RF que fluye a través de la línea de alimentación a la antena y transmitir en última instancia hacia fuera eficiente con poca capacidad reflexiva vuelta.
