Cómo para leer diagramas de circuitos (4 / 4 paso)

Paso 4: Tu primer esquema!!!

Bien, así que ahora que hemos pasado con los conceptos básicos, vamos a intentar leer un verdadero esquema de mundo de un circuito. así permite diseccionar este circuito!

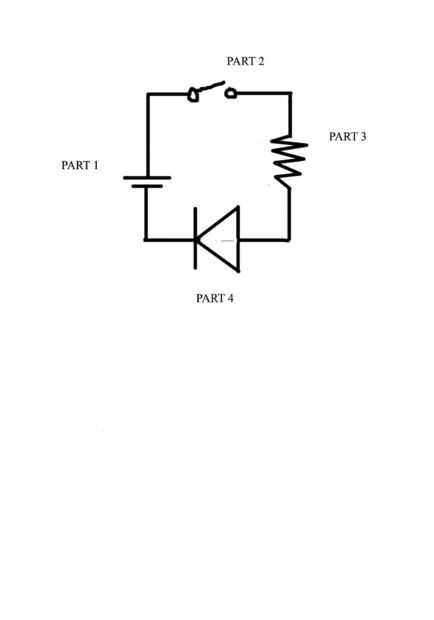

* Me he numerado cada símbolo para que estemos en la misma página mientras que describe cada parte

el primer símbolo que ves es uno con dos líneas horizontales, uno más pequeño que el otro. ¿Recuerdas qué es? siempre puede mirar detrás en la guía. es una batería. en este caso una batería de nueve voltios. Si miras hacia atrás en el capítulo de polaridad, verá que la línea más larga representa el polo positivo de la batería.
a continuación puedes ver que hay una línea que conecta el lado positivo de la batería a la segunda parte que si miras hacia atrás en la guía encontrarás un interruptor con dos posiciones: cerrado (on) y abierto (off). ¿se parece al revés? no pues si piensas de esa pequeña puerta como cosa en el símbolo de cierre que completaría el circuito, por lo que "on".
¿así que cuando mueva el interruptor cerrado dónde la electricidad va siguiente? esa línea serpenteante es una resistencia. Este es un símbolo que desea memorizar. están en casi todos los circuitos. básicamente en sólo asegura que la no demasiada energía de la batería es aspirada por la parte próxima al resistir el flujo de electricidad.
para que la parte final es el triángulo. es un diodo (como se puede ver en ese cuadro práctico de este ible). en este caso un diodo electroluminoso, o LED. Recuerde que LED está polarizado para que cuando realmente vas a hacer este circuito Asegúrese de que ponerlo en la derecha.
Finalmente usted puede ver que el lado negativo del LED se conecta hacia el terminal negativo de la batería y el circuito está completo!

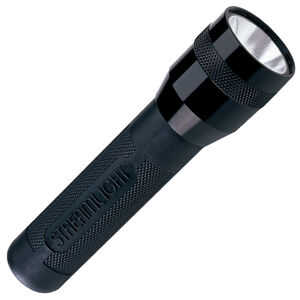

¡ AHÍ ESTÁ! una luz de flash! Ahora puede continuar en la construcción de lo real!

construcción de este circuito traerá sus propios desafíos. así que si quieres recorrerlo a través de la salida de mi instructable: "hacer circuitos: la belleza de breadboards". pasará por los pasos exactos de la construcción de esta linterna, incluyendo dónde comprar piezas para más barato. pero también te enseñan conocimientos más importantes para la construcción de todo tipo de circuitos. (realmente hice esto)
Nota importante, el esquema no te dice todo lo que necesitas saber. en la mayoría será texto separado diciéndote exactamente qué partes a comprar, simplemente no puede lanzar en cualquier resistor o cualquier condensador y todo eso. tengo los datos de las partes en este proyecto en el siguiente instructivo mencionado.
