¿Cómo diseñar siete segmentos display driver chip en VLSI concepto por primera vez!? (4 / 12 paso)

Paso 4: Tanner herramientas de Eda

En este programa, algunos componentes hay disponibles para utilizar tales como:

L-Edit--> diseño

S-Edit--> diseño esquemático

T-especia--> Análisis de Spice

Cuál es la alternativa a las herramientas de Eda de Tanner es cadencia Virtuoso. Cadencia Virtuoso es programa de muy alto nivel diseño de VLSI y Ultra-VLSI virutas consepted. Con programas de nivel alto, es difícil utilizar Windows para operar los diseños. Sistema operativo también es muy importante cuando quiere cero circuitos erróneos y diseño más eficiente. Muestra de cada vez que Windows se bloquea como pantalla azul, huhh... Mina a veces cara.

Según el cuadro, hice un circuitos similares con circuito de hace un paso.

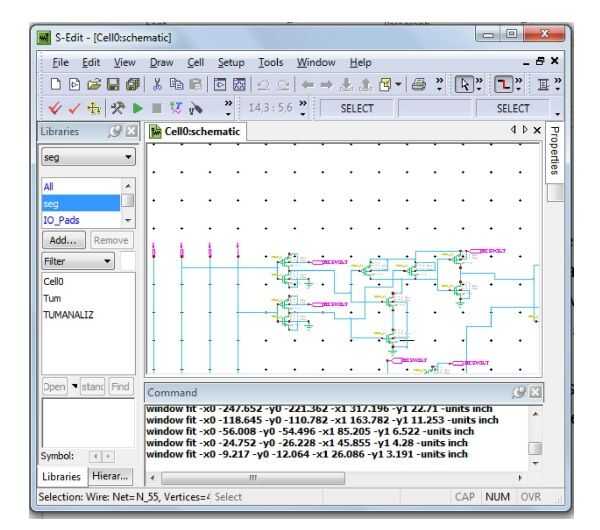

En S-editar, he seleccionado los productos N-MOS y P-MOS a hacer el circuito rápido. Esto es necesario porque antes de ir al lado químico de tus fichas, necesita mostrar que los nodos del esquema están trabajando muy bien. Si no podía mostrar el uso correcto de su circuito en vista esquema, no es cierto progreso al lado químico de tu chip.

También necesitará hacer tensión y corriente pruebas para verificar que su circuito está bien trabajando, si no, hacer retroceder y compruebe por favor todos los nodos.
