A diferencia de la mayoría de los otros relojes binarios este reloj muestra la fecha y binario en 3 filas de 8 siete segmento se muestra como uno y ceros en lugar de apenas filas de LEDs.
Todos los detalles sobre este mi web site aquí.
Un microprocesador de 328 de Arduino se utiliza para decodificar y mostrar la hora y fecha de DCF77 en Mainflingen cerca de Frankfurt Alemania del reloj "Atómico"
La señal DCF77 se descifra utilizando la biblioteca de DCF77 nuevo fantástico escrita por significado de Klein de la Udo el reloj permanece en sincronía y guarda tiempo perfecto incluso con una enorme cantidad de ruido en la señal DCF77. Biblioteca de DCF77 de Udo Klein continuamente "Auto Tunes" el cristal de cuarzo por lo que en el raro evento no puede ser decodificada la señal del reloj permanece exacto dentro de 1 segundo durante muchos días. No quería ningún interruptor en el reloj para cambio de modo de visualización de tiempo se llevan a cabo por control remoto de 433MHZ.
Especificaciones

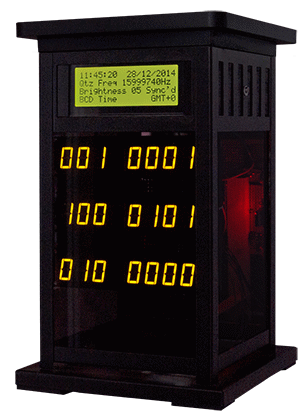

3 filas de 8 siete segmento muestra Mostrar hora y fecha en binario
Tiempo puede visualizarse en formato binario o binario codificado decimal
Reloj principal se puede cambiar remotamente entre visualización de tiempo completo binario, tiempo binario codificado decimal y binario completo pantalla de fecha
Fecha y hora se sincroniza con el tiempo DCF77 transmisor de código es Alemania
Brillo de la pantalla principal es auto ajustada al nivel de la sala
Sensor PIR automáticamente apaga el display de 7 segmentos principal y pantalla de LCD cuando nadie está en la sala de
Conexión USB para la programación serial y lectura a través de un CP2102 USB a UART / TTL adaptador
Una pantalla secundaria de I2C LCD 4 x 20 se utiliza para mostrar la fecha y hora, brillo de la pantalla, sincronizar información,
señal de calidad, auto tune le frecuencia y auto afinado de precisión de cuarzo. La pantalla también muestra hora decimal y la fecha que es práctico cuando usted está aprendiendo a decodificar el binario muestra en su cabeza.
