Moto Gear posición con siete segmentos pantalla

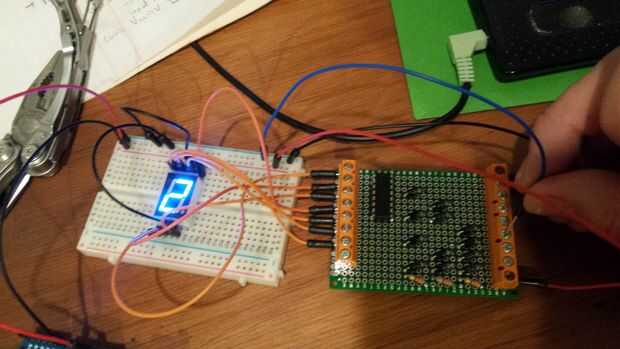

este proyecto implica descifrar un número de entradas (en este caso 7) para mostrar como valores numéricos en un siete segmentos pantalla (SSD) usando algo llamado binario codificado Decimal (BCD), una matriz de diodos y un microchip llamado BCD4511 (o CD4511).

Tuve una muy pronunciada curva de aprendizaje con este proyecto y exploré un número entero de opciones diferentes que ha demostrado para ser imposible, inútil o demasiado sensible para lo que necesito. Encontré esta solución para ser bastante elegante y quería recopilar toda la información útil que he acumulado durante mi búsqueda para que otros puedan tener un trabajo más fácil a hacer lo mismo.
