Paso 5: Haga el cardán relleno de tubos.

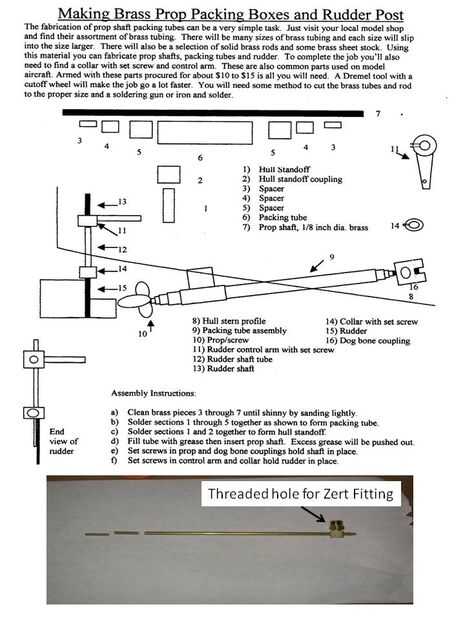

4.5 hacer Prop relleno de tubos
La fabricación de los tubos de apoyo del eje puede ser una tarea muy sencilla. Sólo visite su tienda local y encontrar su variedad de tuberías de latón. O compra un kit de tubo de relleno del BDE. Para hacer la mayoría de los trabajos que necesita 12" pedazo de latón tubo de 7/32" para cada proposición relleno tubo, uno 12" pieza de 3/16 bronce tubos, uno 12" pieza de tubo de latón de 5/32" y 12" pedazo de tubo de latón de 1/4". También necesitarás algunos latón fina láminas para sus eje soporte soportes, pero usted debe haber dejado un montón de hacer su timón. También puede considerar comprar un accesorio especial de BDE que se deslice sobre el tubo de 7/32" y le permiten utilizar una pistola de engrase estándar para llenar sus ejes de apoyo. He usado esto en varios barcos y seguro pega una aguja de llenado con grasa y chorros en el eje.
También necesitarás algo para cortar el tubo de latón con, se recomienda una herramienta dremel con un disco abrasivo de fibra de vidrio. Soldar la tubería juntos necesitarás una pistola o una linterna pequeña, un par de manos de modelador de soldadura de 100 vatios o un tornillo de banco y algunas abrazaderas, un flujo y un rollo de soldadura de plata.
Use su plan para identificar la ubicación de sus apoyos y estudiar su casco para determinar donde usted pondrá sus motores. Mida la longitud necesaria para cada uno de los tubos de apoyo y restar ¼" transferencia estas mediciones a las 7/32" de la tubería y corte a la longitud. Luego corte dos 1" pedazos largos de 3/16" y 5/32" tubería y un 1" largo 1/4" tubo para cada tubo de relleno. Quite todas las rebabas y utilizar luz de papel de lija para limpiar todas las tuberías hasta brillante.
Siguiente para preparar su casco soporte separador corta una tira de ½ "x 1" de la hoja de cobre amarillo para cada tubo de relleno. Usar las manos su tornillo de banco o ayudar a sostener el ½" extremo ancho de la tira de cobre amarillo contra la sección larga de 1" de 1/4" tubería. Aplique fundente y la soldadura juntos. Dejar enfriar luego deslizar sobre su 3/16" tubo. Asegúrese de que usted tenga esto lejos de cualquier operación de soldadura para que no se adhieren en el lugar equivocado. Usted va ser pegando en el lugar cuando se instala en el casco.
Si tienes la pistola engrasadora de BDE deslice sobre tu 3/16" tubo ahora y mantenga el tubo sobre su barco e identificar dónde sería el mejor lugar para tener acceso a su arma de grasa adecuado. Marca y aplicar flux al tubo de 3/16" y la instalación de BDE de calor y aplicar soldadura. Usted necesitará tomar un taladro de 1/8" y lo utilizan para perforar el tubo de cobre de 7/32" va por el agujero de la BDE ajuste la pistola engrasadora tornillos en.
Siguiente flujo se aplica a las secciones de 3/16" y deslizarse en la 7/32" dejando aproximadamente 1/8" fuera de la tubería. Flujo se aplica a las secciones de 5/32" y meter en las secciones de 3/16" dejando aproximadamente 1/8" sobresale. Ahora tiene un tubo caminó de 7/32 a 5/32 y listo para soldar. Caliente 7/32" tubería justo detrás de los dos rellenos y aplique soldadura a ambas articulaciones. El tubo más grande detrás de la articulación de la calefacción ayuda a dibujar la soldadura en el empalme.
Limpiar y esté listo para instalarlos en su barco.
