Cómo construir y armar una escala modelo acorazado From Scratch (3 / 27 paso)

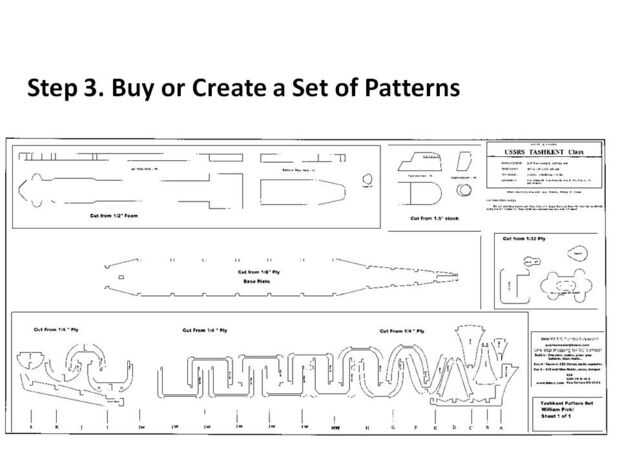

Paso 3: Comprar o crear un conjunto de patrones


Una foto de una estación de la costilla típica de dibujo se muestra a la derecha. Los planes generalmente no proporcionan suficiente las costillas para el espaciamiento (1, 2 o 3 pulgadas) por lo que necesitarás dibujar las costillas adicionales.  Ver vista aérea de los lugares de siempre costilla.  Al decidir el espacio que va a utilizar.  Uso de ¼" amplia costillas en 2" el espaciamiento es la selección más común, pero para las naves grandes 3/8" ancho costillas en 3" también se utiliza espaciado.  Con su espaciamiento seleccionado tendrá que dibujar líneas en la vista aérea donde usted necesita agregar las costillas.  A menudo necesitará añadir una y a veces hasta tres costillas entre los previstos por el plano.  Lo que te recomiendo es hacer una copia de la original las costillas y dibujar el número correcto de las costillas entre los perfiles siempre costilla.  Sólo globo ocular incluso espacio para el número de costillas que se está agregando.  Asegúrese de reducir el ancho total de la costilla por el espesor de la balsa cubierta sobre el casco y la altura total por el espesor de la placa caprail y la parte inferior.  Hacer esto dibujando una línea abajo (3/8" de plástico ¼" de madera) la parte superior de la costilla para su nueva tapa de costilla y una línea de 1/8" sobre el fondo de la embarcación.  También Trace líneas de referencia para la línea de agua y una línea de una pulgada debajo de la línea de agua a través de las costillas. Tenga en cuenta que a menudo sólo la mitad de las costillas se dibujan, por lo que tendrás que dibujar la imagen de espejo de cada costilla el mejor usted puede incluyendo las costillas añadidas.  Cuando lo hago utilizo un papel ligero que puedes ver a través de fácilmente, dibujar la mitad de la costilla, dobla el papel por la mitad luego copiar la otra mitad de la costilla de la primera mitad.  Otro método es hacer una copia de las costillas entonces trazarlos en el dorso de la copia en papel, por lo que una imagen de espejo.  Cuando se tiene un conjunto completo de costillas de ancho completo copiar todo su trabajo y salvar los dibujos originales.  Realizar una copia para cada una de las costillas.
Para cada costilla destaca el casco exterior correcta línea superior e inferior (recordar seguir las líneas que permiten la placa inferior y el caprail).  También en la línea exterior, marcar una muesca profunda de 1/8 a cada lado de la costilla en un punto a partir de una pulgada por debajo de la línea de flotación y que se extiende hasta la parte inferior de la costilla.  Largueros de madera dura se instalará aquí más tarde para ayudar a formar la zona impenetrable le casco.  En algunas de las costillas más amplias no necesita una costilla que pasa completamente a través de la parte inferior del casco.  Si la plana en la costilla es más de 4.5" de ancho, se dibuja una pieza izquierda y derecha.  Puedes leer la sección sobre canales de agua en este punto, así que usted puede diseñar sus patrones de la costilla para canalización de agua.  El canal de agua será de 2,75" amplia hasta medir 1 y 5/8" pulgadas izquierdas y derecha del punto central en la parte inferior plana del perfil de la costilla para permitir que la viga del canal de agua.  Hacer estas marcas ¼" de alto.  En el borde externo de la plana medida ½" y trazar una diagonal desde ese punto a la parte superior de la línea ¼" alto que marcó la parte superior del borde interior de la parte inferior de la costilla.   A continuación esbozar en una línea de ½" en de la línea del casco exterior para completar el interior borde de la costilla. Tienes que marcar la ubicación de los ejes de apoyo en los patrones de la costilla correspondiente, generalmente la costilla justo delante de la hélice y las dos costillas de donde el eje entra en el casco.  De la costilla justo delante de la hélice necesita dibujar en tirantes para apoyar un círculo lo suficientemente grande como para perforar el agujero para el tubo del embalaje del apoyo.
Lo siguiente para hacer los patrones es el arco y las placas de la popa de la quilla, la caprail y la placa base.  Comience con la placa base.  Tomar sus patrones de la costilla y mida el ancho "plano" en la parte inferior de las costillas.  Para todas las costillas con un plano del punto por lo menos 3/8" de ancho y ese toque la placa inferior las medidas sobre la transferencia a una hoja de papel.  Recuerde también medir la distancia de la proa a cada costilla desde su vista aérea y transferir éstos a tu modelo de placa base.  Usted debe terminar con una línea central con costilla posiciones marcadas y la ubicación de cada costilla tendrá una línea perpendicular en la línea central que representa el ancho de la parte inferior plana de la costilla.  Para completar el patrón de la placa base sólo tiene que conectar el borde exterior de las líneas de la costilla.  Junto al hacer las quillas de proa y popa trazan la vista lateral el perfil de proa y popa.  Mida en unos ½" en el perfil y haga otra línea.  Usted querrá hacer las quillas del largo suficiente para solapar la base de la placa por lo menos 3 pulgadas.  Recuerda hacer una asignación de 1/8" para la placa base.  También tenga en cuenta que algunas de las costillas hacia delanteros y popa no se acoplarán a la placa base, sino a la proa o la popa de la quilla.  Estos dibujos de costilla deben modificarse con una muesca en la quilla y recuerde mantener la profundidad de las costillas hasta la parte inferior de la quilla, ya que no descansan en la placa inferior.  Algunas costillas que están en la placa base pueden necesitar tener una muesca a su patrón para permitir la superposición proa y popa quillas.  Para hacer un patrón para el rastro de caprail el borde exterior de las naves de cubierta de la vista aérea (por favor nota que algunos impares son más anchos en la línea de flotación y luego a nivel de cubierta o caprail).  Dibujar una segunda línea de un ½" en completar el patrón.  También puede diseñar en algunos soportes transversales en el patrón de caprail.  Estas ayudan a la nave mantener su ancho deseado y para reforzar el casco siempre es necesario tirar del agua con 100 libras de agua!!!.   Haga copias de todos estos patrones.
