¿Cómo construir una bobina de Tesla de tubo de vacío (VTTC) (5 / 10 paso)

Paso 5: piezas!

Aquí están las piezas que he usado, y aproximadamente cuánto cada uno costo:

~ $30 (2) 811A tubos de vacío Triodos

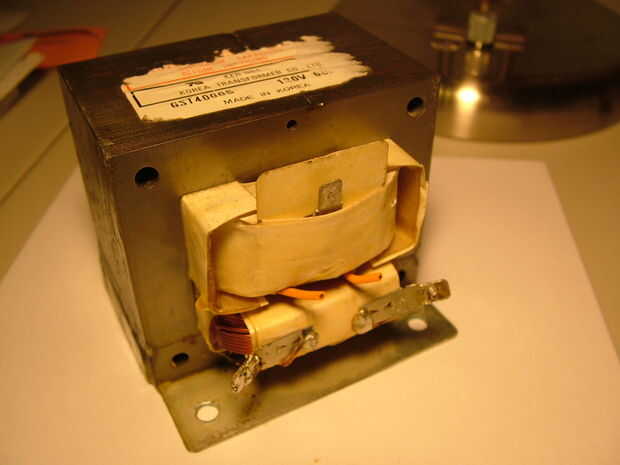

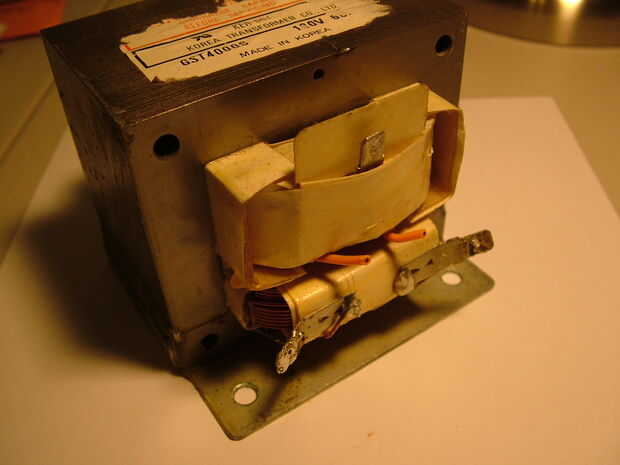

~ $0 (1) transformador de horno de microondas
~ $10 (1) 30kV 1.0nF condensador de poliestireno (2 o 3nF también funciona aquí, encontré que capacitancia más grande aumentó ligeramente el rendimiento)
~ $15 (1) paquete de 1000 pies de 28 AWG de imán

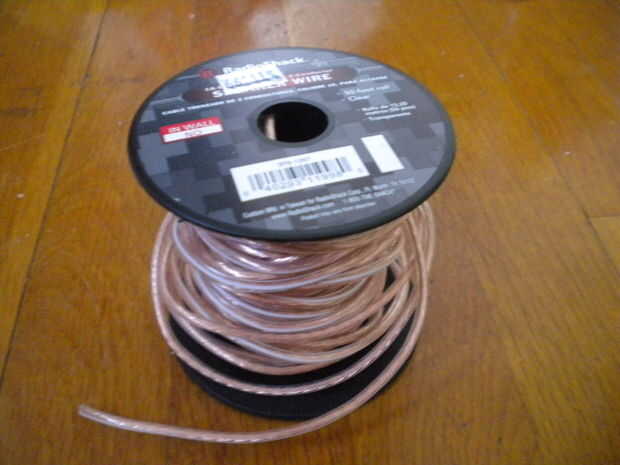

~ $10 (1) paquete de 100 pies de cable de Audio aislado AWG 16 (pueden comprarse en Radio Shack)
~ Circuitos pequeños de $3 (2)
~ $10 (1) 1' x 1' x 1 "tabla de madera (este precio es para 10 de estos tableros)
~ $5 (1) caja de clavos

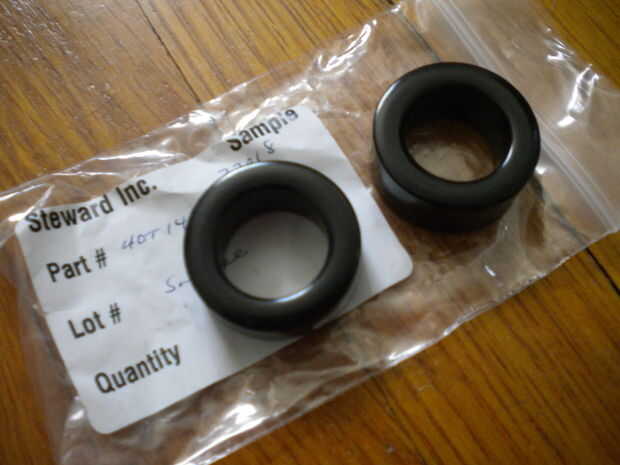

~ $0 (2) núcleos de toroide de ferrita (debe ser al menos de 1/2" de diámetro interno, estas no son las partes críticas)
~ $2 (4) 3kV 1.8nF condensadores de disco de cerámica
~ $10 (1) 50W 5 resistencia k (= símbolo de Ohm)
~ $7 (2) 20W 30 resistencias
~ $0 (1) 6.3 VAC 10A transformador de filamento (puede usar 5 voltios de una fuente de alimentación de computadora modificado en cambio si quieres ahorrar algo de dinero, pero disminuirá el rendimiento)
~ $5 (1) pequeño envase de pegamento epóxico (esto es para pegar la bobina secundaria, si usted quiere experimentar (como yo) entonces no debería pegar la bobina hacia abajo)
~ $5 (1) 1' 4" de diámetro del tubo de PVC (ex primario)
~ $3 (1) 1' 2" de diámetro del tubo de PVC (ex secundario)

Total: ~ $100

Esto es realmente una estimación muy cruda, y los gastos de envío variará dependiendo de donde usted compra a y donde vives. Las partes marcadas $0 o bien fueron rescatadas (como el transformador de microondas) o eran muestras gratis (como el núcleo del toroide de ferrita) o eran ya propiedad (yo usé una fuente de alimentación de computadora en vez de un transformador de filamento costosos).
