¿Paso 1: tubo de vacío? ¿Qué es un tubo de vacío?

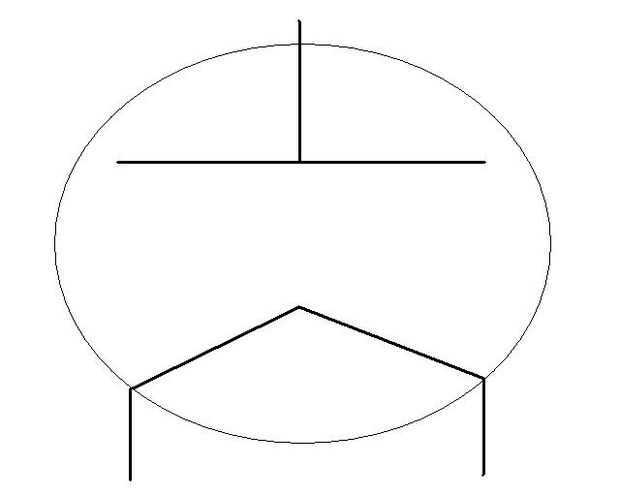

Permite echar un vistazo a la foto 1. Este es el símbolo estándar para un diodo de tubo de vacío. Un diodo sólo conduce la electricidad en una dirección. Puede ser utilizados para convertir corriente alterna en una corriente directa. En el diagrama, el hexágono de la mitad inferior es el filamento. Es como el filamento dentro de una bombilla incandescente. La línea superior se llama la placa. El círculo alrededor del filamento y placa representa el (generalmente de cristal, a veces de metal) envoltura del tubo. Casi todo el aire dentro de este sobre ha sido evacuada, hay un vacío. Esto será importante más adelante.

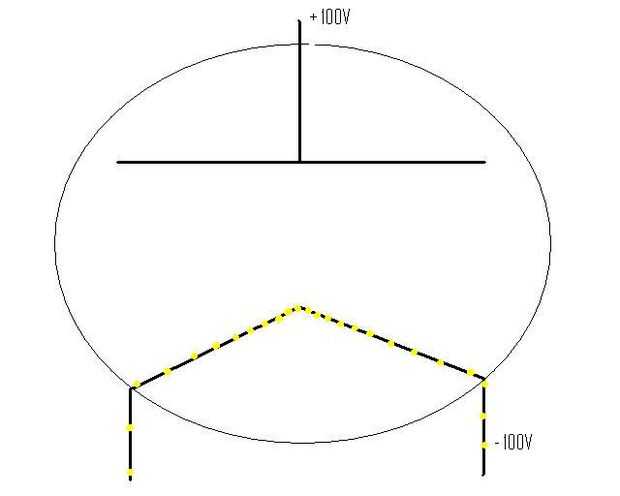

Ahora, vamos a echar un vistazo a la foto 2. Aquí hemos aplicado un voltaje entre el filamento y la placa. El filamento está cargado negativamente y la placa se carga positivamente. Mientras que son atraídos los electrones del filamento a la placa, no hay suficiente voltaje para que puedan hacerlo en su propio. ¿Cómo podemos conseguir que salte? Echa un vistazo en el cuadro 3.

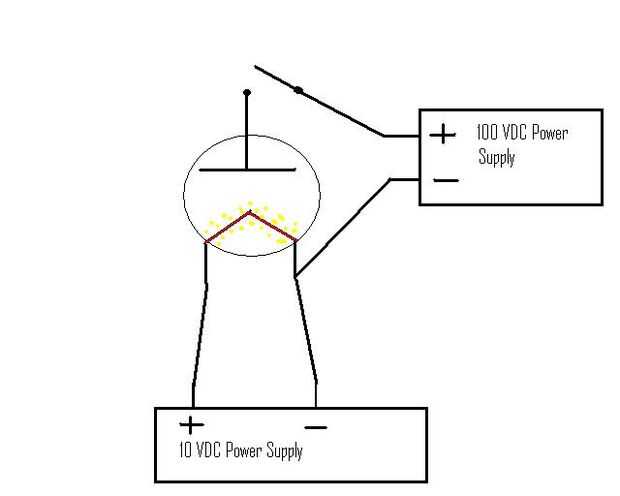

En el cuadro 3, han aparecido algunas cosas nuevas. En primer lugar, tenemos una fuente de alimentación de 10 voltios conectada a cada lado del filamento. Al igual que una bombilla incandescente, este calienta el filamento. El lado negativo de la fuente de alimentación todavía está conectado con el filamento, pero no es el lado positivo. Tenga en cuenta que ahora, los electrones cargados negativamente son stil en el filamento de la fuente de alimentación de 100 voltios, pero algo es diferente. ¿Por qué ellos están flotando alrededor del filamento? El filamento se calienta, se producen emisión termoiónica. Esencialmente, se agitan los electrones desde el filamento por su energía térmica. Esto puede ocurrir porque hay un vacío. Así que ahora, la pregunta es: ¿Qué sucede cuando conectamos el lado positivo de la fuente de alimentación de 100 voltios a la placa? Echa un vistazo al cuadro 4 para averiguar.

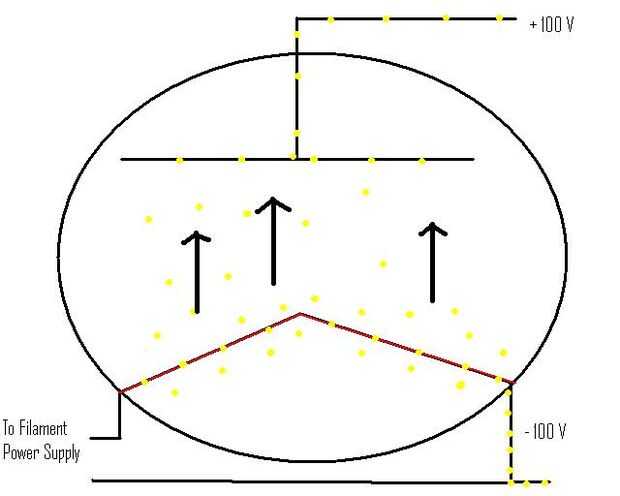

En el cuadro 4, el lado positivo de la fuente de alimentación de 100 voltios se conecta a la placa. Nos hemos acercado hacia el tubo. En la imagen, los electrones flotando alrededor del filamento están avanzando hacia la placa! No hay ninguna partícula de aire para impedir su paso, así que después de la emisión termoiónica ocurre, les atrae la placa cargada positivamente, y aceleran hacia ella, golpear y moverse a lo largo del cable a la fuente de alimentación. Es como funciona un diodo de tubo de vacío.
El principio de funcionamiento es relativamente simple, pero una bobina de Tesla como la que estamos construyendo es un oscilador. Eso significa que hay un sistema de retroalimentación que enciende el diodo y, para lograrlo, utilizamos un triodo. Leer en averiguar cómo funciona.
