¿Cómo construir una bobina de Tesla de tubo de vacío (VTTC) (6 / 10 paso)

Paso 6: Montaje de la Base

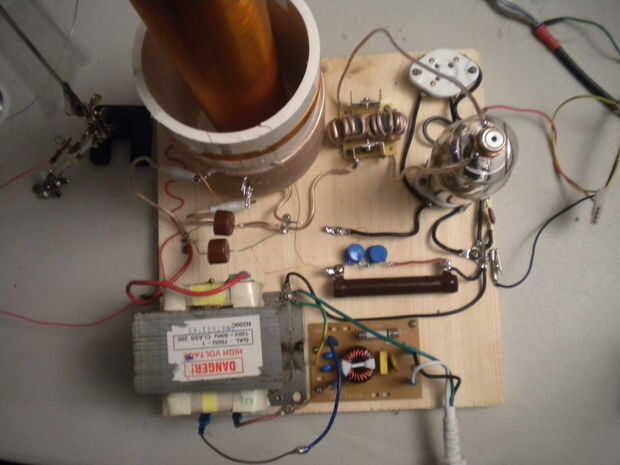

Mientras que hay no hay pautas generales sobre cómo hacer este paso correctamente, debes esforzarte caber todo en una tabla y mantener conexiones como corto y sencillo como sea posible con los alambres superpuestos o torcidos como pocos como sea posible para minimizar la perdida capacitancia e inductancia. Aquí, puede ver mi consejo principal con todas las piezas principales.

Una cosa que usted puede haber notado es algunas de mis fotos parecen mostrar una bobina con una base diferente - ésta era la variante original de la bobina que no funcionen tan bien debido a los cables de conexión largos.

Nota (4.5.11): Este diseño de circuito es ahora obsoleto - arcos entre la pata superior del condensador principal y caja de hierro del transformador de horno de microondas se ha convertido en problemático hasta el punto donde completamente vuelto a montar el circuito y poner el transformador en su propio tablero. Ojala, te ire a buscar algunas fotos de esto pronto.
