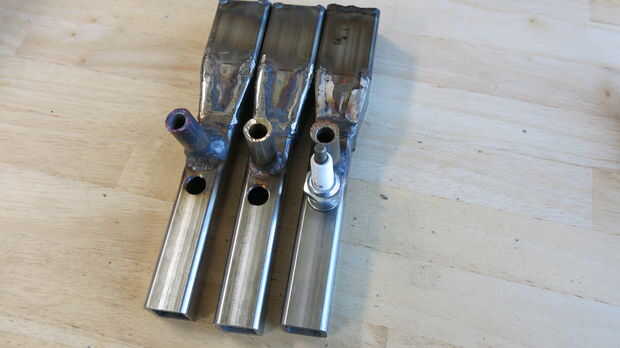

Paso 7: Tubos de llama PT. 3: quemador

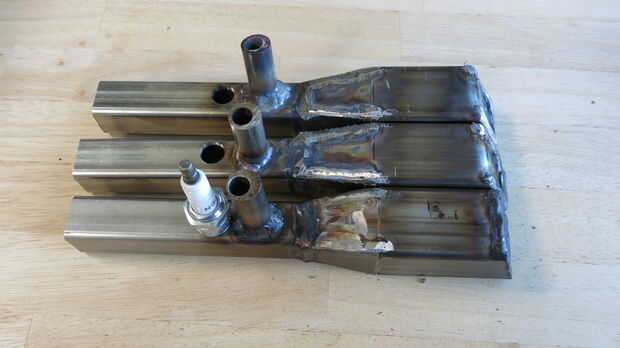

Usé dos secciones de un pie de largo y una pulgada de diámetro de cuadrados de acero inoxidable de la tubería para la segunda mitad del tubo de llama. Estos son donde el combustible será encendido, quemar y pasarse a la turbina de escape.

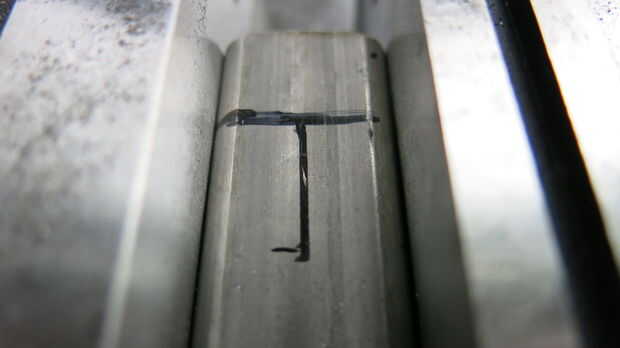

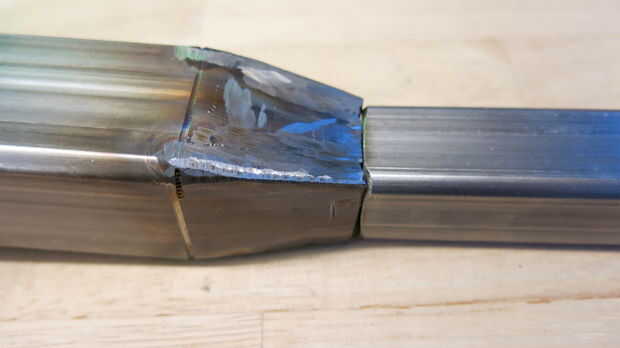

Decidí que la porción más pequeña del diámetro de cada tubo de llama debe ser 5 pulgadas de largo, como el anterior, pero en vez corte tres 6" piezas. Decidí cortar cada tubo terminado llama al tamaño apropiado sería más fácil de hacer al final, entonces todo hacer coincidir perfectamente despues de todo de la corte y la soldadura se realizó.
-
QUEMADOR:

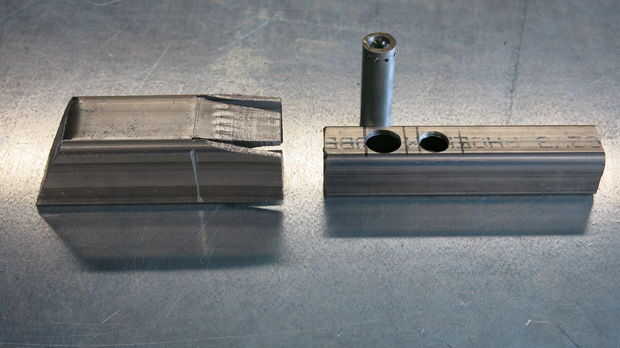

- Cortar un trozo de tubería de acero inoxidable de 1" diámetro 6 pulgadas.

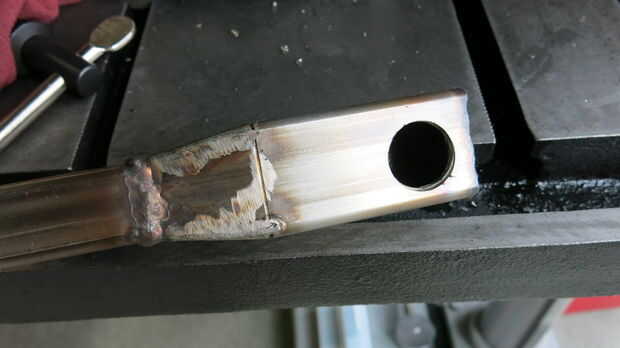

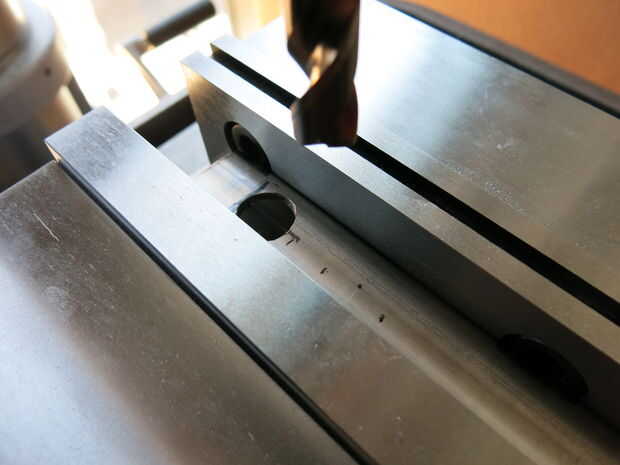

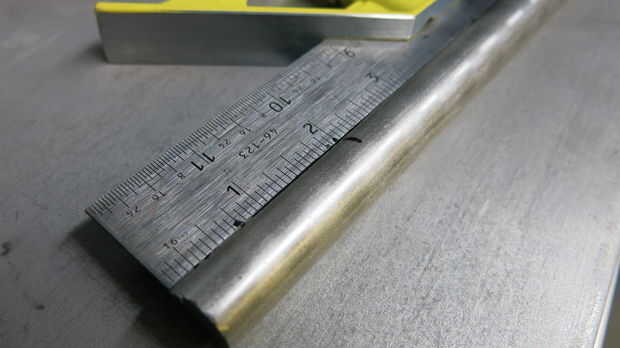

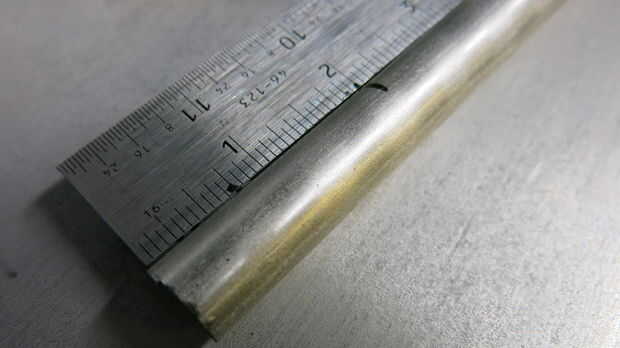

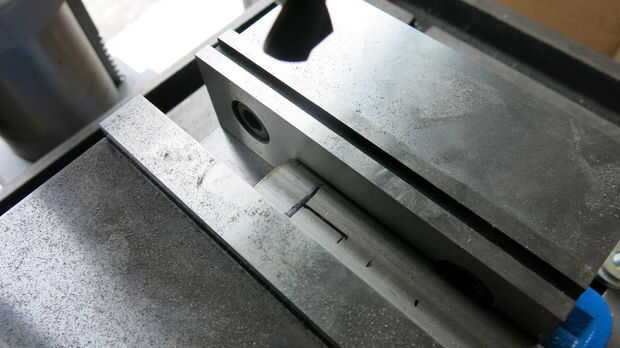

- Marque y perfore un orificio de diámetro de 5/8" para la entrada de combustible. Mina se centró, 3/4" del extremo del tubo que se soldar con autógena más adelante a la punta cónica del tubo de 1.5" de diámetro.

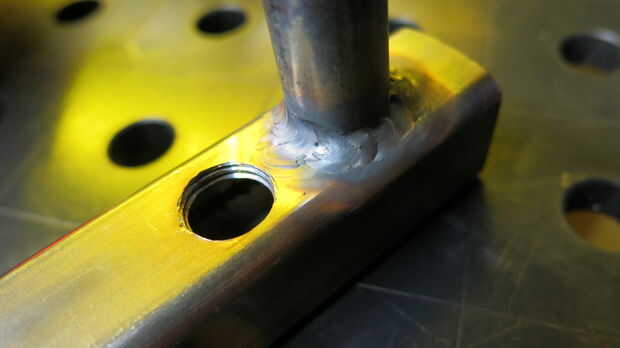

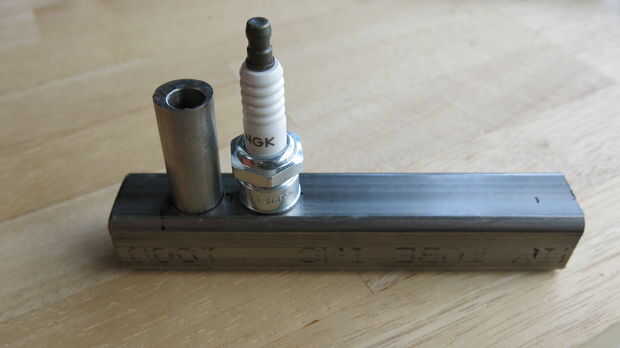

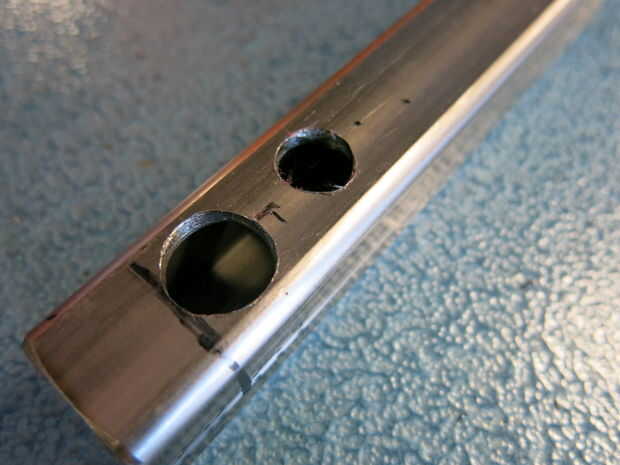

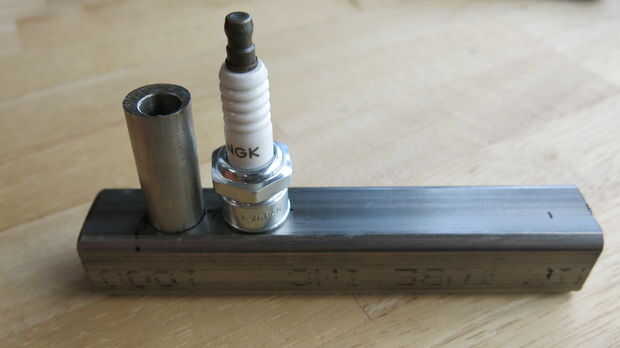

- Marcar, perforar y toque un orificio 1/2" de diámetro para la bujía. Este orificio estaba centrado aproximadamente 3/4" desde el centro del agujero para la entrada de combustible.
ENTRADA DE COMBUSTIBLE:

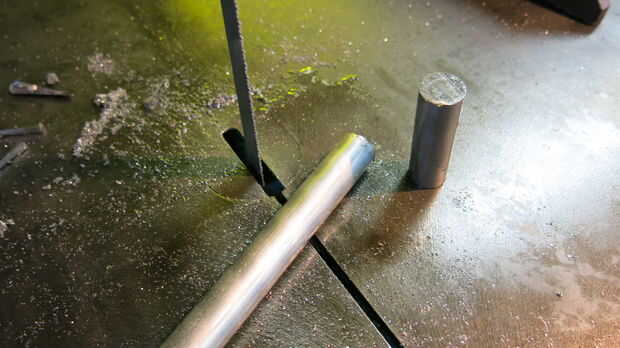

- Con la Sierra de cinta vertical, corte tres 3" tramos de varilla de acero inoxidable de diámetro de 5/8".

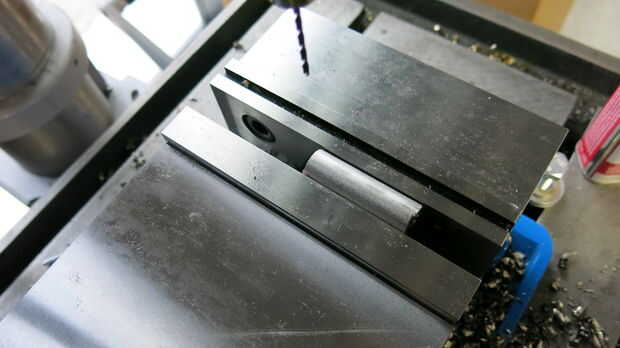

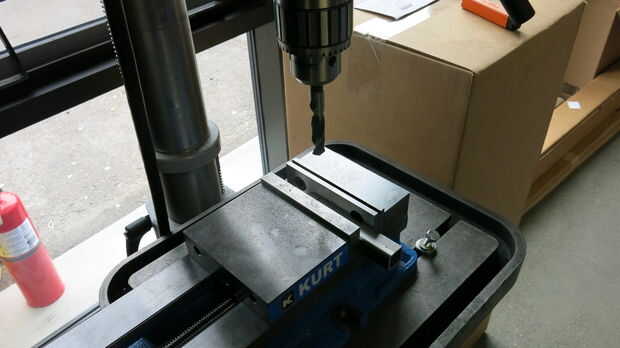

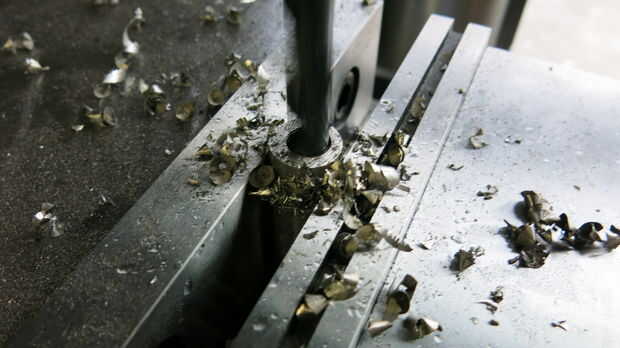

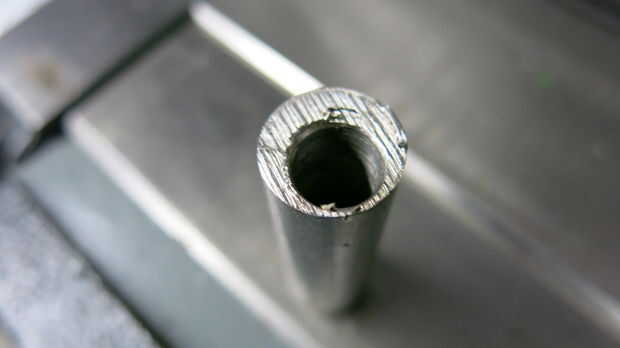

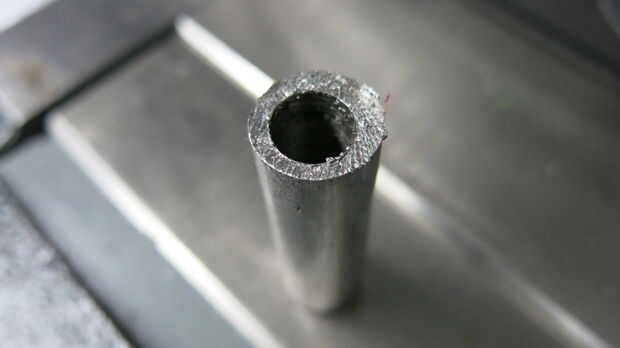

- Cuidadosamente colocar cada sección en un vicio y use un taladro para perforar un agujero de diámetro de 3/8" a través de la longitud de la barra. No se trata de ninguna tarea fácil. La paciencia es clave aquí, como es la colocación apropiada y un montón de fluido de corte.

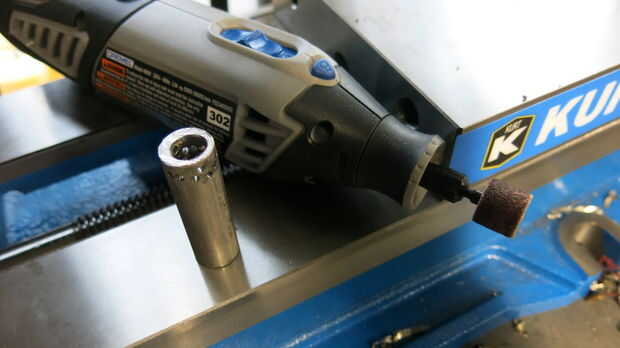

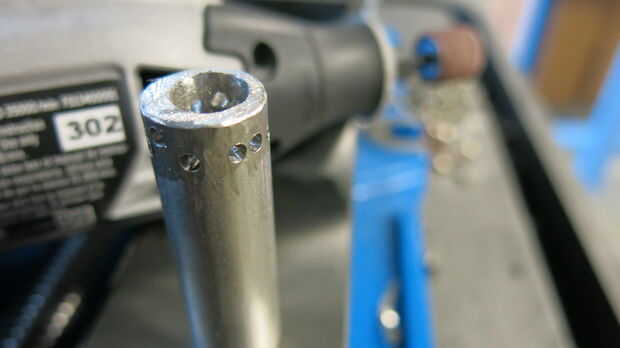

- Taladro uso y vice otra vez para perforar muchos agujeros pequeños, alrededor de 1/8" de diámetro a través de uno de los extremos del tubo. Esto ayudará a dispersar el combustible y el aire en el motor, por lo que se puede crear una llama sostenida. Muchas veces, esto se llama un "sostenedor de la llama". Otra vez no será fácil, y puede o no puede romper un montón de pedacitos de taladro en el proceso de... (lo siento). Sería una buena idea utilizar un papel de lija para hacer la superficie exterior de la varilla más áspera, para permitir que los pedacitos de taladro tomar celebrar.

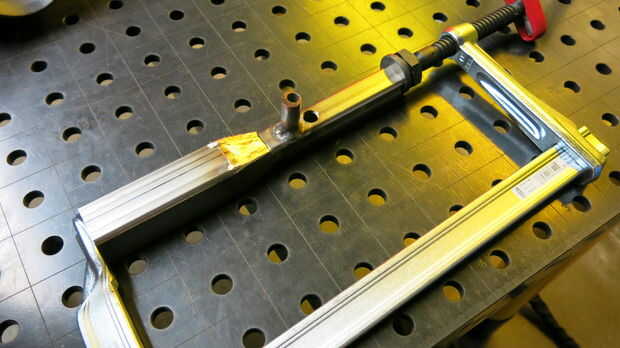

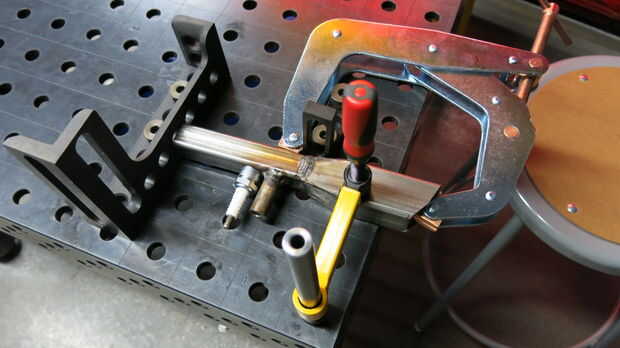

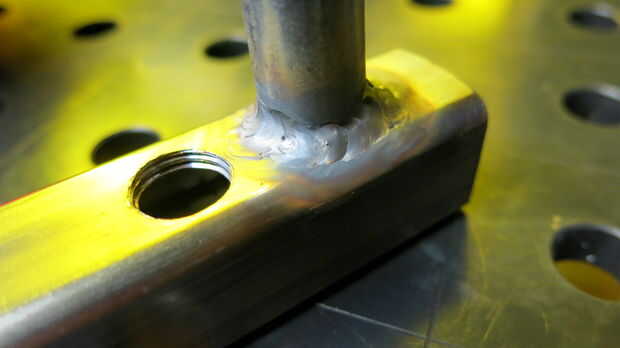

- Esta pieza va pero empujado firmemente al orificio 5/8" de diámetro que fue perforado en la sección de tubo cuadrado de 1" de diámetro.
