Cómo construir un motor de Jet! (9 / 14 paso)

Paso 9: Construir: escape

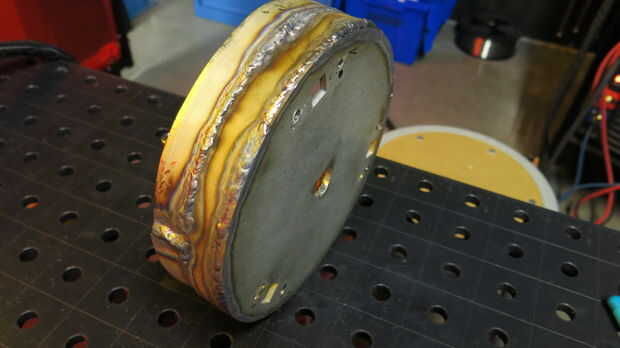

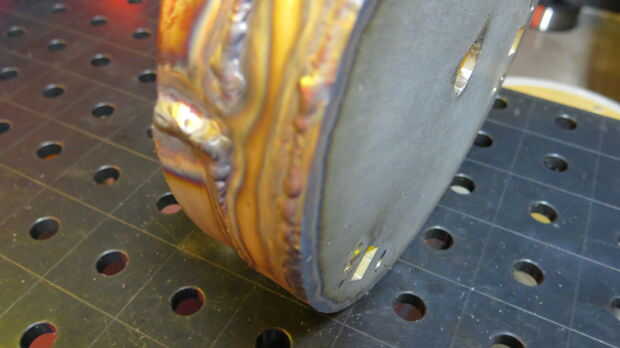

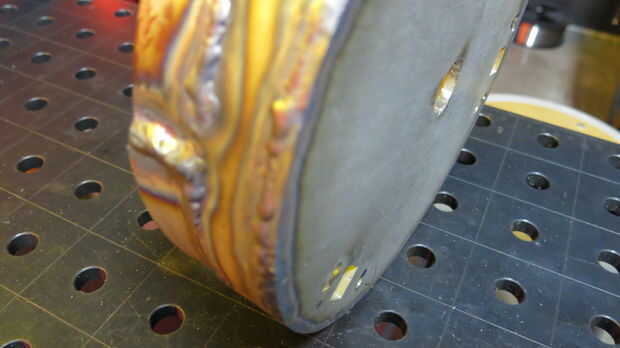

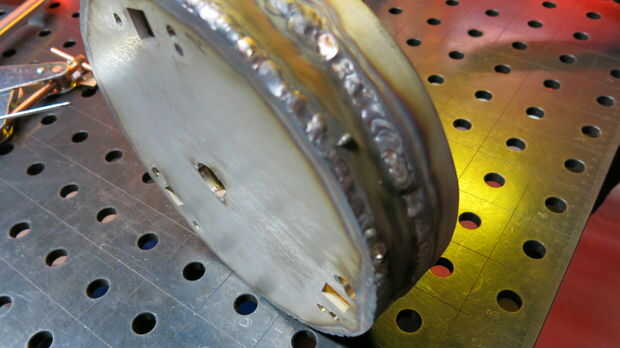

Los gases de escape consiste en una placa de extremo, y dos secciones de la acción de la barra de la curva en un círculo, todo soldado con autógena juntos. La turbina de escape va dentro de esa vivienda.

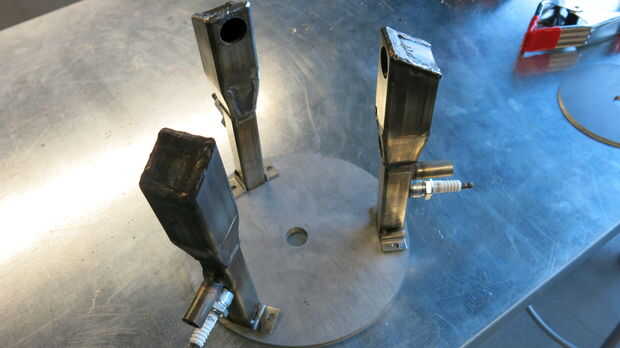

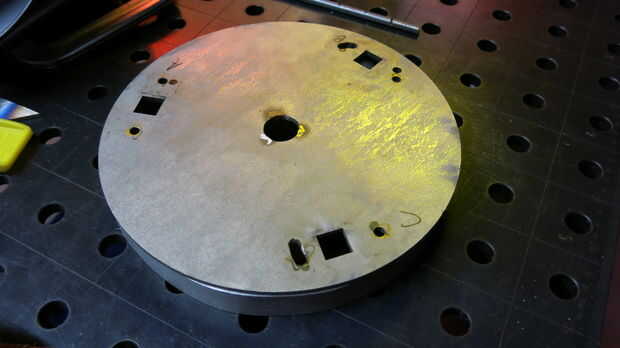

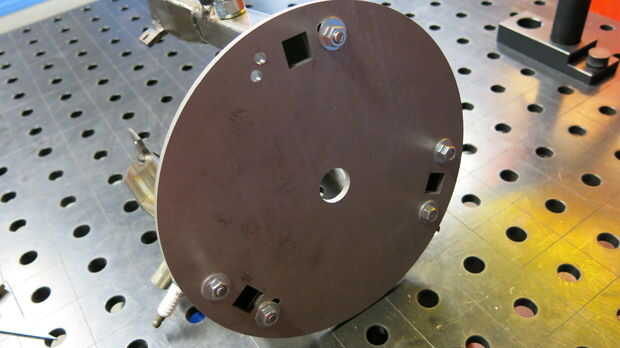

La placa de extremo se hace de 3/16 placa de acero inoxidable. Esto fue corte en el cortador de chorro de agua en la tienda de Instructables, así todos los agujeros podrían ser perfectamente espaciados a lo largo de la parte exterior. Los tres cuadrados agujeros debe ser de 120° de separación, donde entrará en el escape de la turbina de escape.

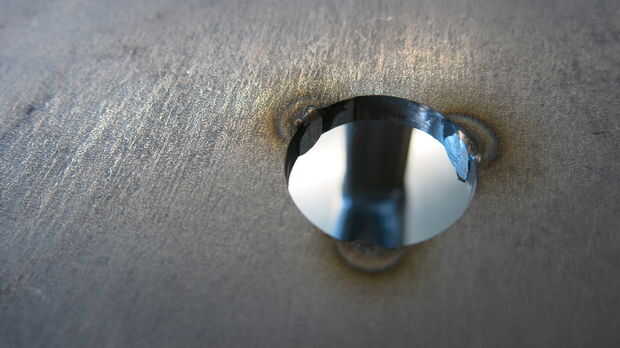

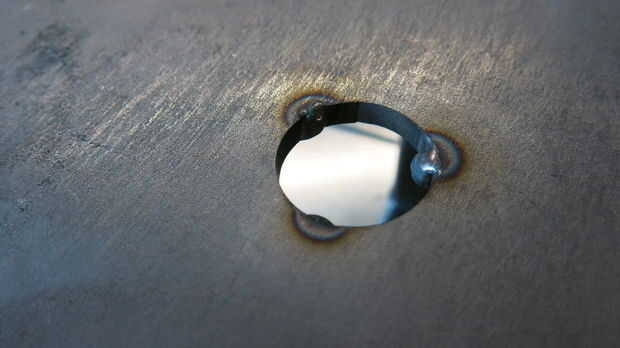

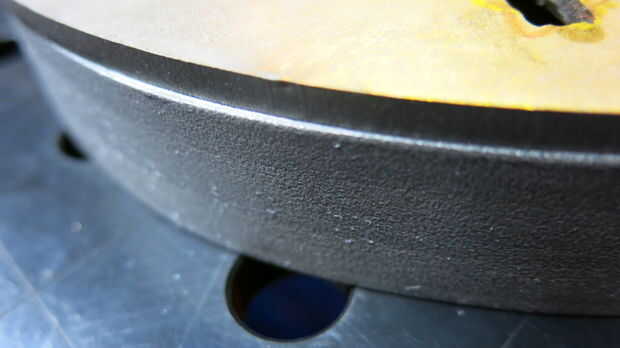

Porque el corte de chorro de agua no resultan perfectamente, unos cordones de soldadura necesitan para colocarse en el círculo interior, para permitir que los rodamientos con un ajuste apretado.

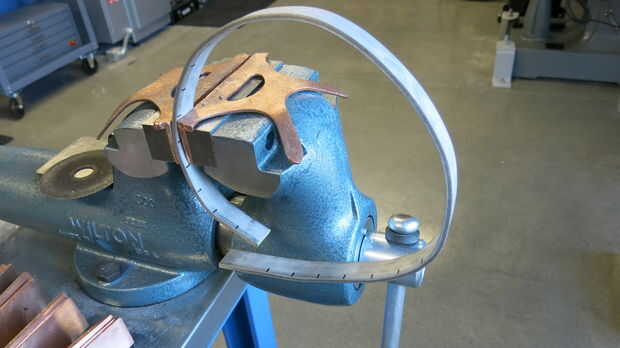

Una sección larga de 6 pies de 1" acción de amplia barra fue comprada y doblada en dos anillos grandes, usando una combinación de la dobladora de metal en la tienda, un vicio y la fuerza bruta. La apropiada dobladora de metal fabricación de círculo perfecto no estaba disponible en la tienda.

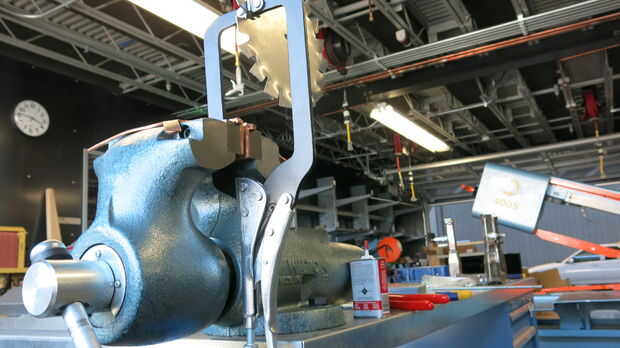

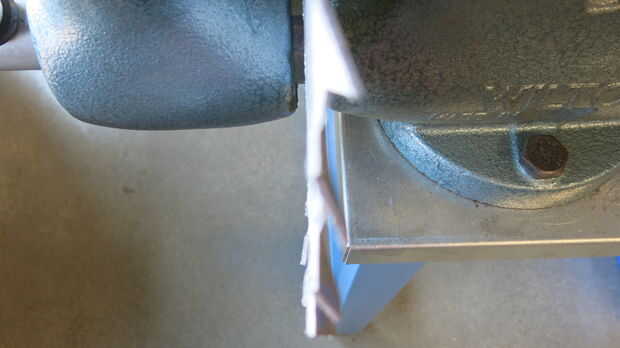

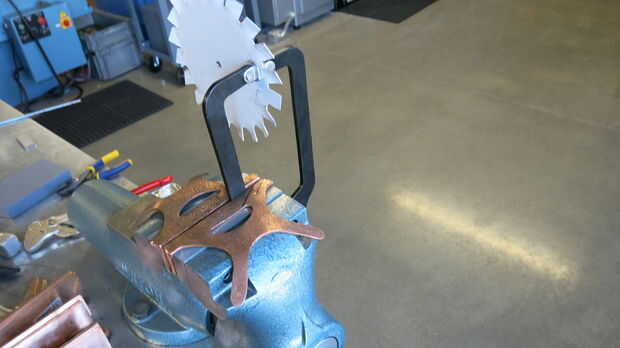

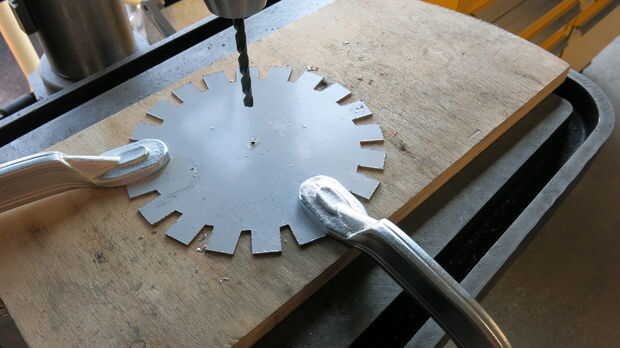

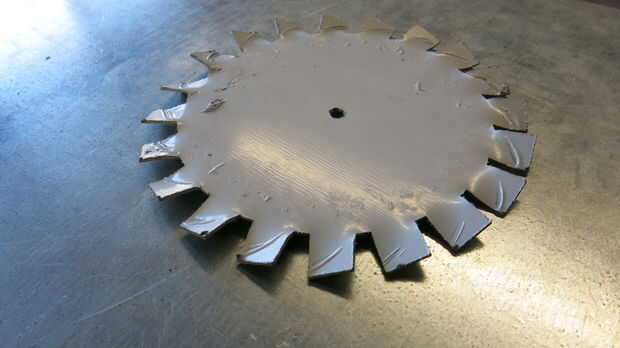

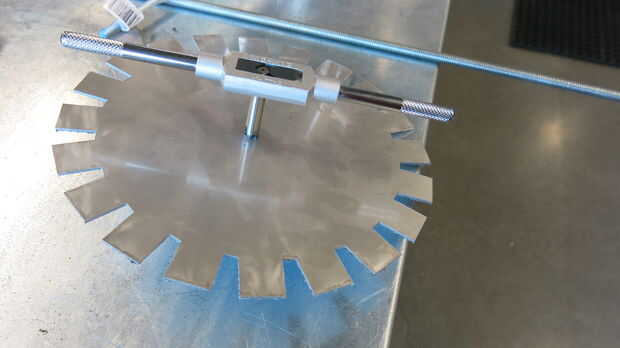

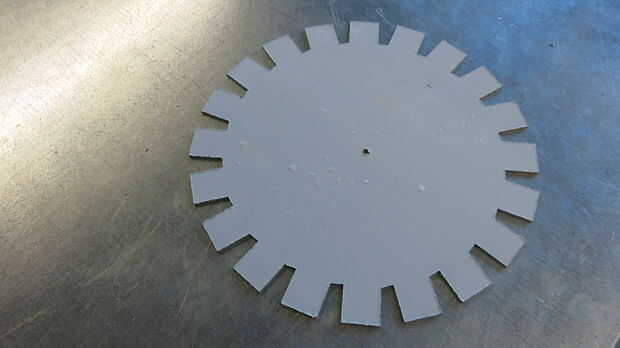

La turbina de escape fue cortar utilizando el cortador de chorro de agua Omax en la tienda, después de ser dibujado en Inkscape. Fue entonces colocado en un vicio y vice apretones fueron utilizado para doblar cuidadosamente cada hoja a un ángulo de 10°. Una marca fue dibujada en el vicio con marcador para fácilmente identificar hasta qué punto cada lámina doblar. Idealmente, los gases de escape serían entrar en contacto con las cuchillas a un ángulo de 90 °. Porque no es posible con nuestro diseño, el ángulo de impacto será ligeramente más ancho.

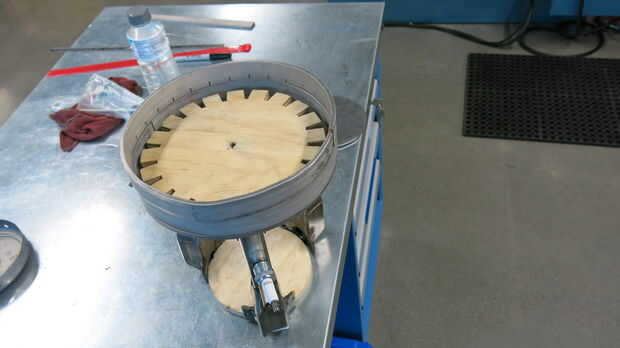

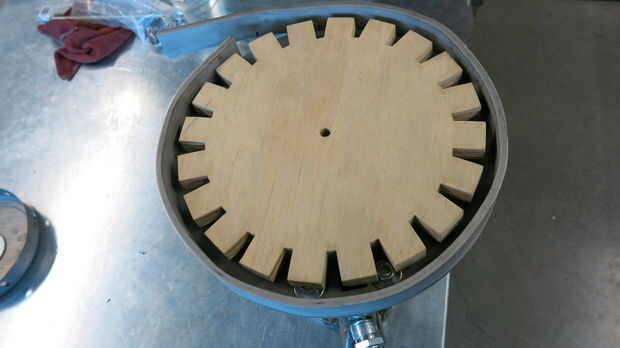

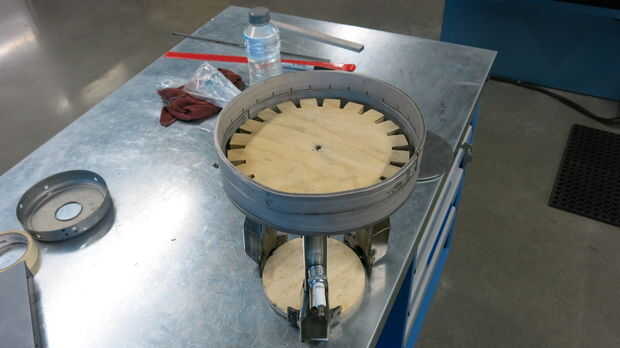

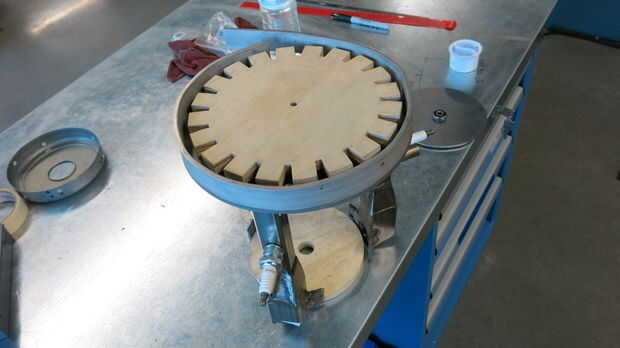

A lo largo de este proceso, ¡ seguí revisando para asegurarse de que todo ajuste apropiadamente. En las fotos puede ver un pedazo de madera cortada en la forma áspera de una turbina en lugar de uno real. Se trataba de una pieza de ensayo utilizada para el dimensionamiento, para evitar el riesgo de dañar la turbina real al mismo tiempo alineando las cosas.

-
1. Inkscape es un creador de gráficos vectoriales de código abierto. Si has oído hablar de Adobe Illustrator, es como una versión gratuita de ese programa. Lo estoy usando porque es gratuito y está disponible, pero no dude en utilizar su editor de gráficos vectoriales de elección. Inkscpae es capaz de guardar archivos en *.dxf, que es el formato de la quiere de Omax.
