Cómo construir un motor de Jet! (10 / 14 paso)

Paso 10: Construir: ingesta

El consumo del motor es probablemente la parte "menos limpia" / "más mal planificada" de mi proyecto.

El plan original era utilizar la cubierta del motor de la aspiradora para snap/perno en el motor. Debido a las delgadas paredes de la Sábana Santa, esto no va a funcionar. Estaba atascado y tipo de desechado a una cubierta de usar más 1" bar stock de fabricación de los gases de escape. Las siguientes son las instrucciones para lo que debería haber hecho desde el principio e hicieron alguna versión de como luché fijar un diseño defectuoso.

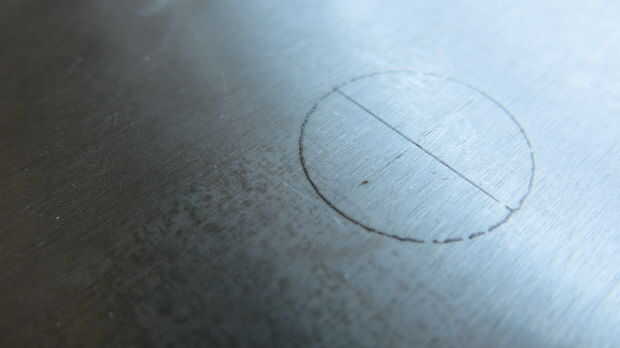

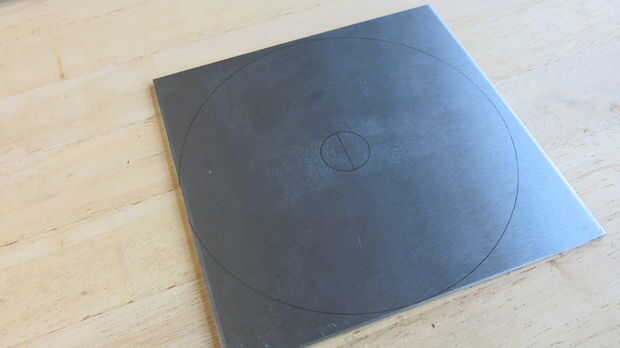

  • Use un cortador láser para marcar un 6 "x 6" pieza de chapa de acero inoxidable.

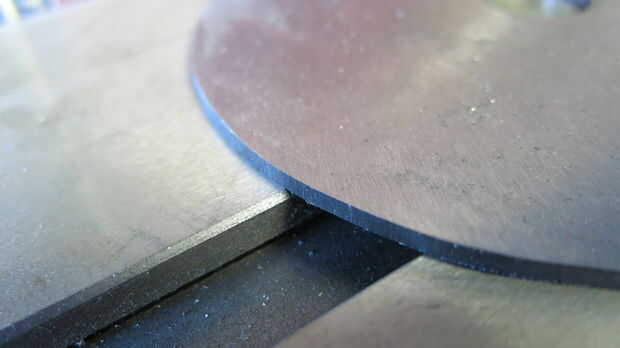

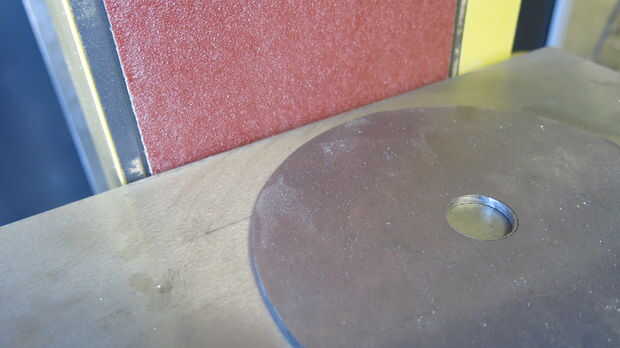

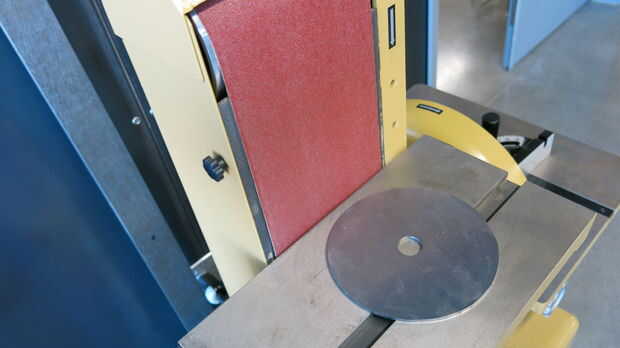

  • Use una sierra de cinta vertical para cortar tanto del círculo como sea posible y use una lijadora de banda vertical para suavizar los bordes. Esto hará que nuestra "placa de admisión, similar a la"placa de extremo"en el último paso.

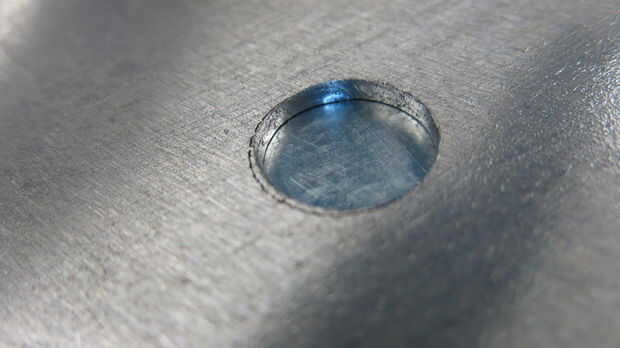

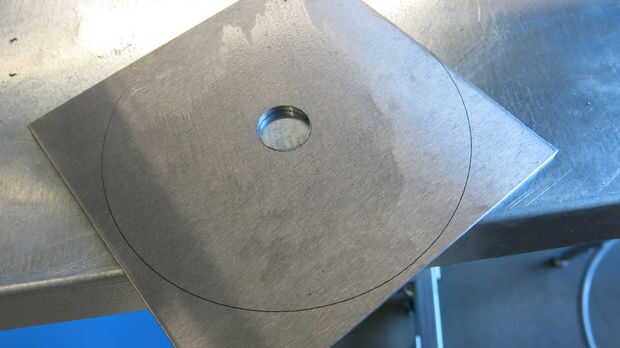

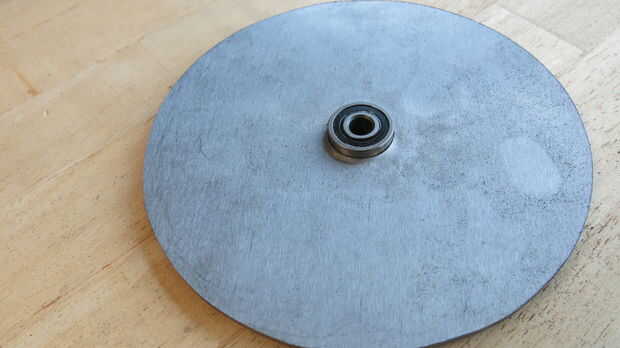

  • Utilice un taladro y un vice para perforar un círculo de 3/4 fuera del centro de la pieza. Esto es donde se sentará el cojinete.

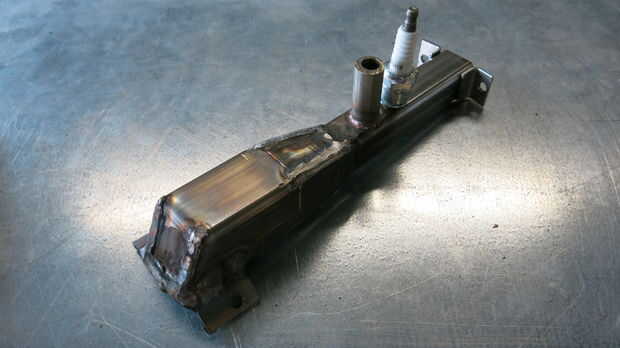

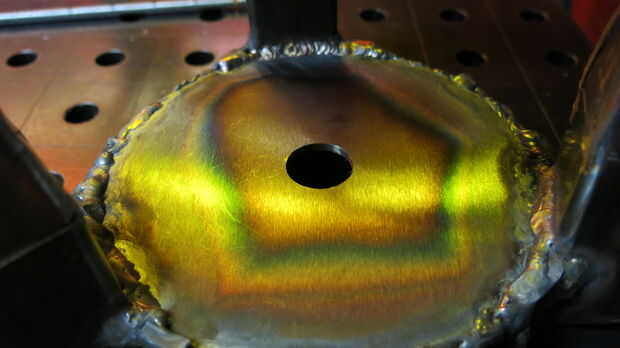

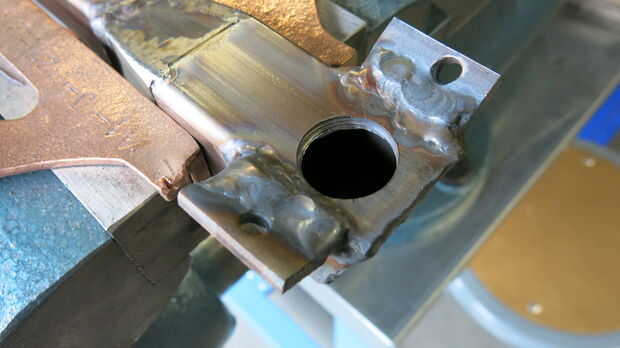

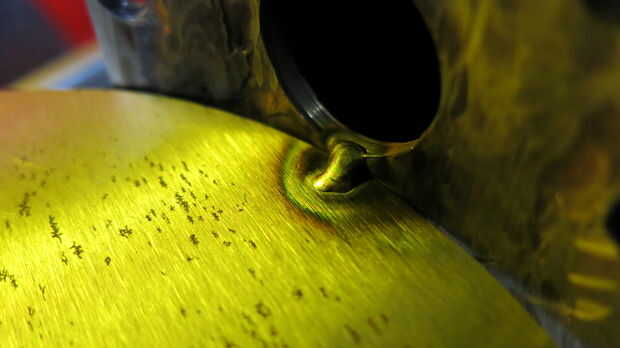

  • Alinee los tubos de llama, placa de admisión y la placa de extremo, todos juntos, con la varilla roscada que se convertirá en el eje. Soldar la placa de admisión a los tubos de llama.

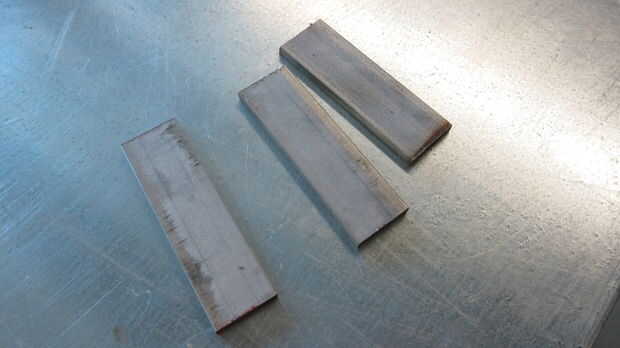

  • Usando una sierra de banda vertical, cortar tres, 3-4" largo 1" acción de acero inoxidable de la barra.
  • Utilizando un martillo y vice, doble cada pieza en un arco para que coincida con el círculo de la placa de admisión como el mejor posible.

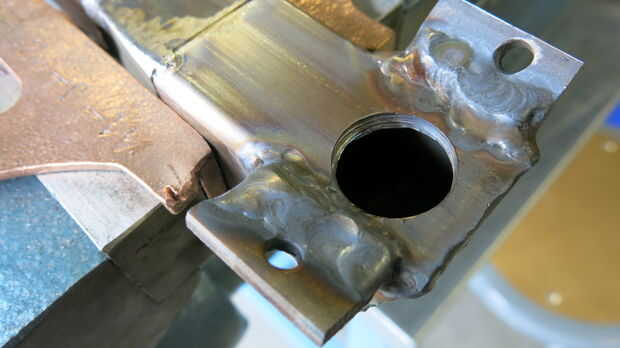

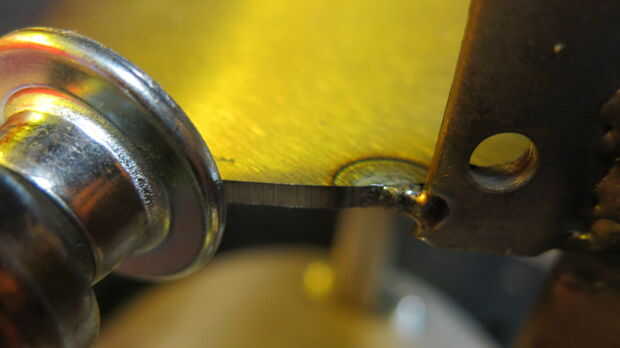

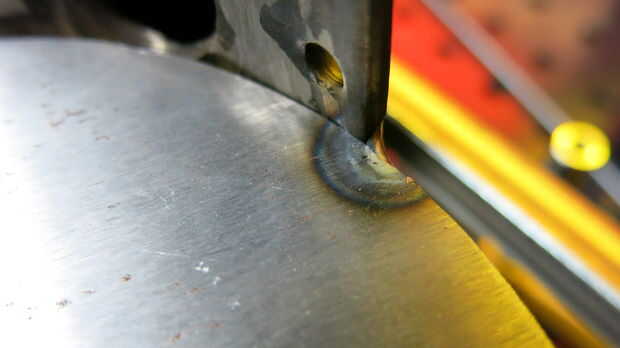

  • Colocar cada pieza en el motor entre cada tubo de llama y soldar cada uno en su lugar.

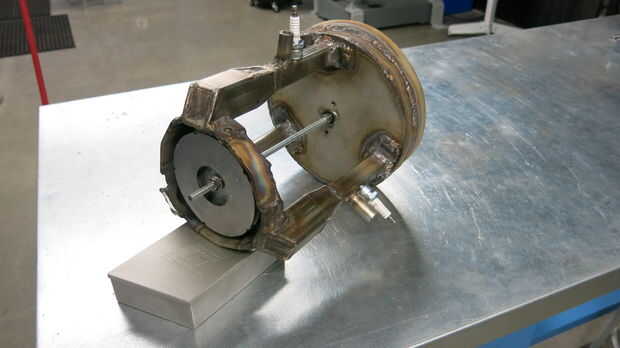

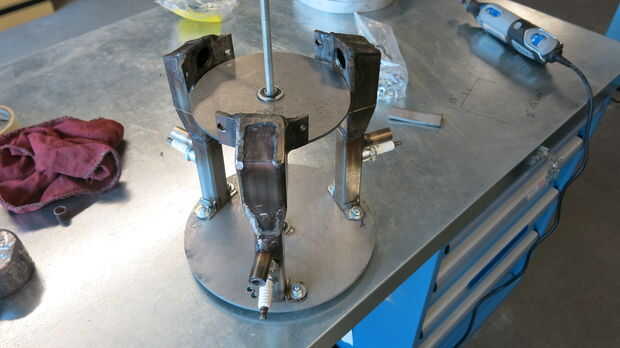

Si todo esto no se hace. Tubos soldados a la placa de extremo y la placa de admisión, la llama debe tener algo parecido a la última imagen, menos las turbinas.
