Paso 5: Llama tubos PT. 1: forma cónica
Se cortó una sección larga de 5" de 1.5" de diámetro de acero inoxidable, y cada extremo tuvo que ser en forma de manera diferente. Uno de los extremos tendrán que ser afilados, tomado de un diámetro mayor a un diámetro más pequeño.
FORMA CÓNICA:

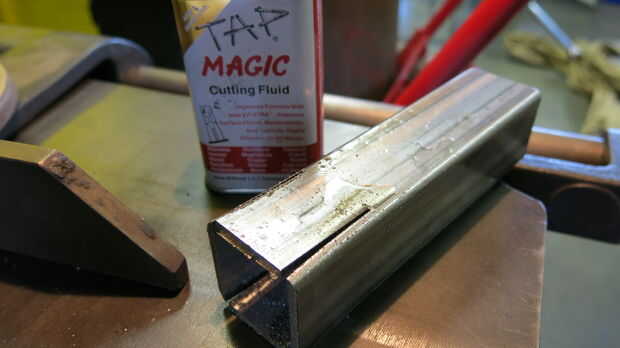

- Marca dos líneas de una pulgada de longitud en la parte superior de la pieza, justo al lado de las paredes del tubo.
- Marcar dos puntos hacia el centro del tubo, de modo que la distancia entre ellos es de una pulgada.

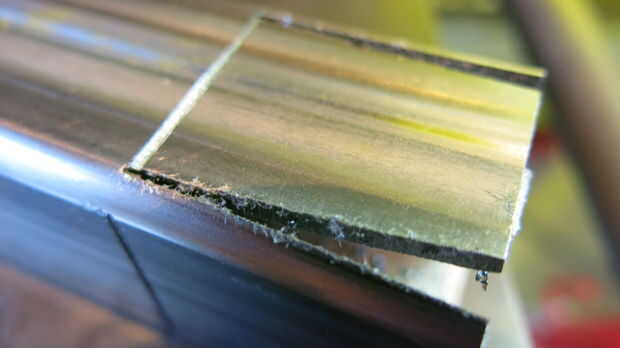

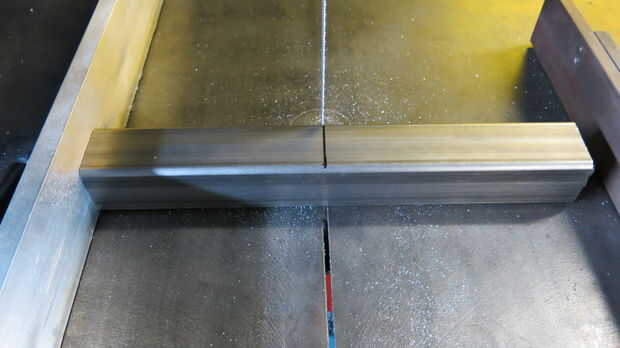

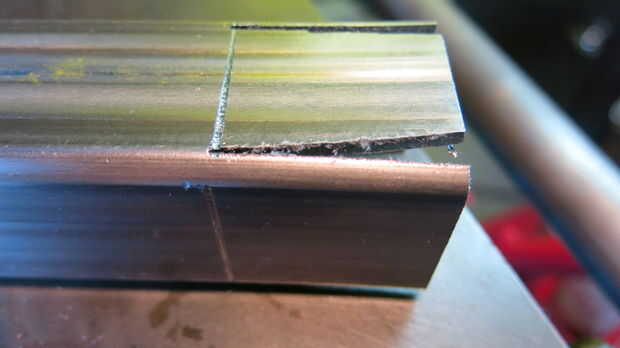

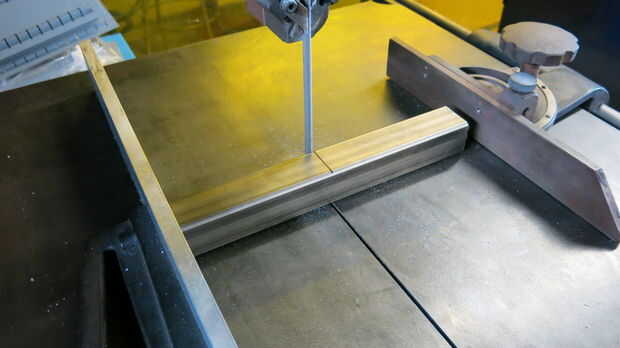

- Corte a lo largo de las dos líneas usando la Sierra de banda vertical. Asegúrese de cortar tan cerca de la pared de la tubería como sea posible.

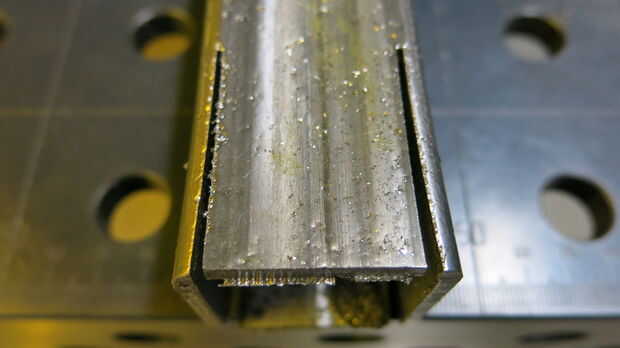

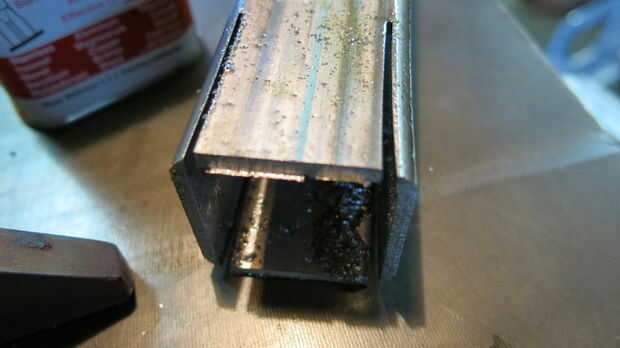

- Corte una forma de cuña de la tubería a cada lado, pero la corte de los dos puntos al final de cada línea de corte.

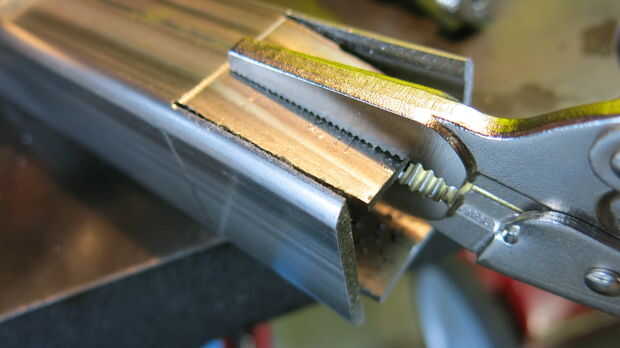

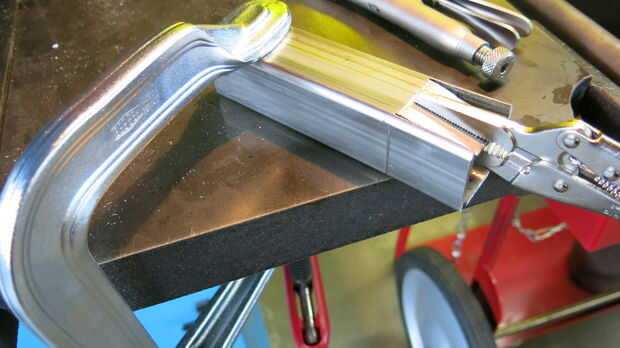

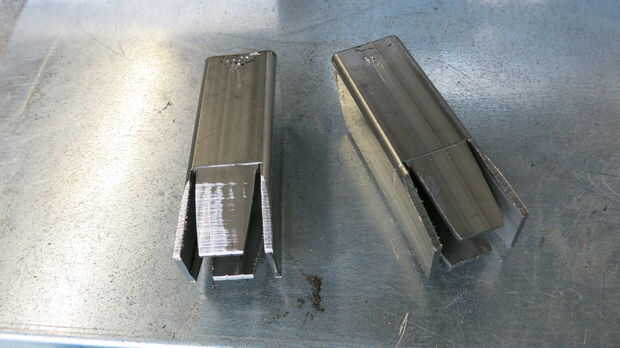

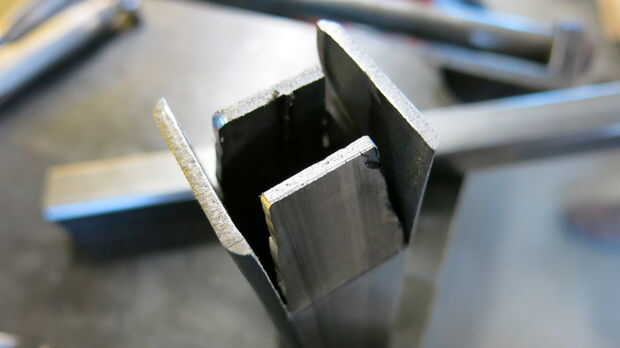

- Usar aguja punta vice apretones y cualquier otro medio posible, para doblar los lados cortados hacia el centro del tubo.

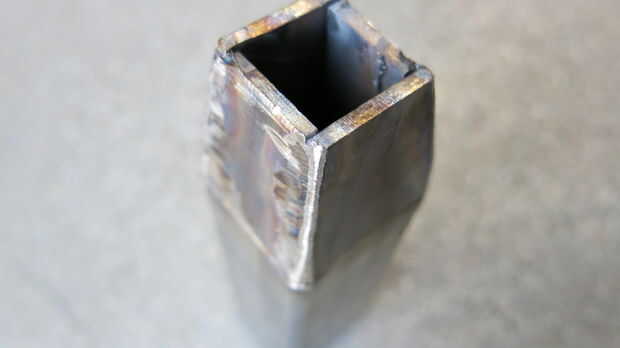

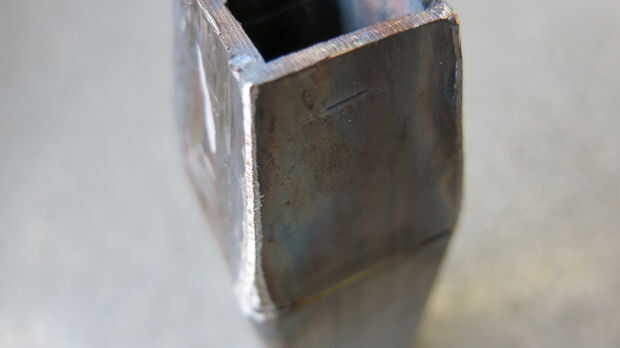

- Una vez doblado, utilice la Sierra de cinta vertical para recortar a exceso del metal a cada lado. Son piezas en forma de triángulo similares a lo que marcamos en la parte superior.
En mi motor de turbina habrá tres cámaras de combustión. Estos construidos y probados antes de nada se hace para asegurarse de que la base del motor está funcionando.
- Con algo de sierra mojada circular grande spinning, corte una longitud de 5" de 1 1/2" de diámetro de acero inoxidable tubo cuadrado.

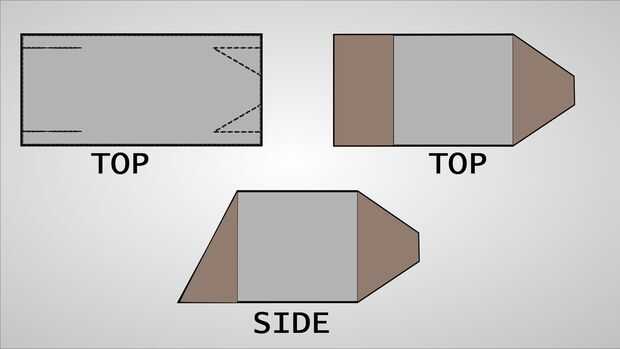

- Hacer un corte en un ángulo en un extremo de la pieza cortada para formar el extremo angulado que va a conectar a la cubierta del ventilador.
- Hacer cortes de ángulo triángulo 2-4 en el otro lado del tubo para formar el extremo del tubo de compresión.
- Soldar todas las uniones que sólo fueron cortadas.
dfsdfds
- Corte una longitud de 5" de 1" de diámetro de acero inoxidable tubo cuadrado.
- Use un taladro para perforar los agujeros para la entrada de combustible y la bujía.
- Soldar la sección de tubo de 1" a la sección de tubo cuadrado de 1.5".
dksfs
- Corte una longitud de 3" de 5/8" varilla de acero inoxidable.
- Oriente 3" sección verticalmente en un tornillo de banco o abrazadera y usar un taladro con un 1/4" broca para perforar a través de la longitud de la varilla.
- En un extremo de la varilla, utilizar una 3/32 broca para perforar varios agujeros pequeños horizontalmente a través de él.
- Soldar la sección 3" de acero inoxidable varilla tubo en el orificio de entrada de combustible.
Prueba del tubo de llama uniendo la fuente del propano a la entrada de combustible. Encienda el gas y encender la llama con la mano. Use una aspiradora de taller o un pequeño ventilador para soplar aire en el orificio que más adelante se conectará a la cubierta del ventilador.
