Paso 6: La primera persona Video engranaje información y controles de premontaje
Equipo de Video/vista en primera persona es donde la mayoría del gasto viene con drones, se puede ir tan caro como uno le gusta pero yo estoy siempre a lo largo de la mentalidad de lo económico puedo ir y aún obtener buenos resultados sobre todo cuando uno está pensando en la supervivencia para chocar contra árboles y esas cosas.

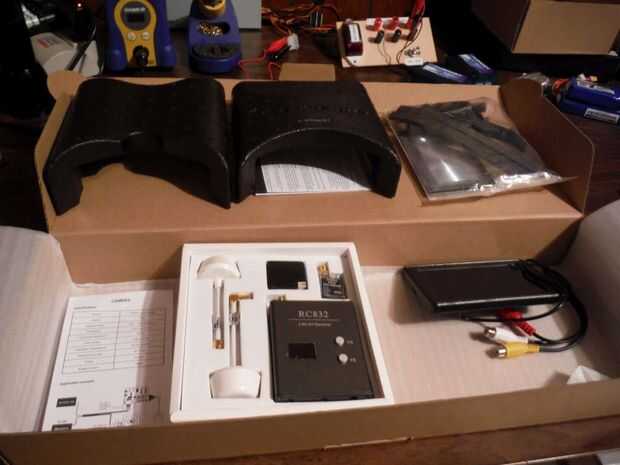

No consigue mucho más barato entonces Quanum bricolaje gafas de conjunto, para aproximadamente $100US recibirá todos los componentes necesarios para añadir el FPV a tu quad con sólo un leve poco de Asamblea requerida.
Asegúrese de hacer una prueba de gama tierra completo antes del vuelo y no enciende el TX con una antena

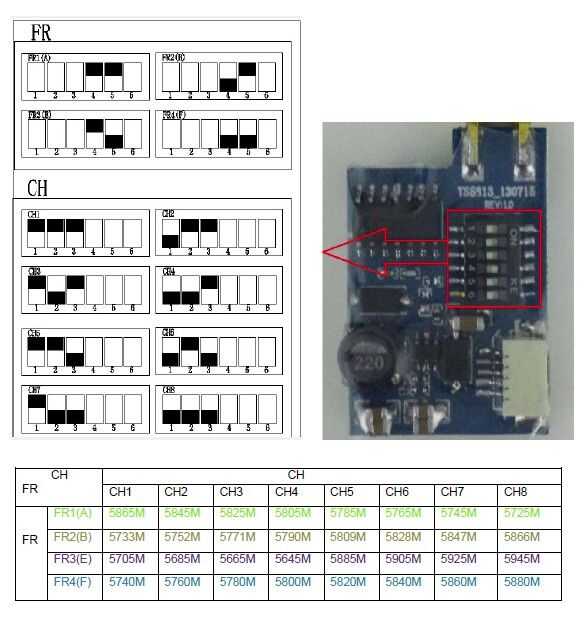

Como mencionado en la página 2 hay 5 canales permitidos por la FCC para el uso de los Estados Unidos. El transmisor incluido el dip switches será para FR2(B) con los canales numéricos 1,2,3,5 y 6
Los interruptores dip debe ajustarse a lo siguiente para nosotros canales transmisor es primera con receptor listado segundo
TX CH1 1ON 1/2ON/3EN/4OFF/5ON RX CH 21
TX CH2 1OFF/2ON/3EN/4OFF/5ON RX CH 22
TX CH3 1ON/2OFF/3EN/4OFF/5ON RX CH 23
CH4 DE TX RX NO PERMITIDO-US CH 24
TX CH5 ON/2ON/3OFF/4OFF/5ON RX CH 25
TX CH6 1OFF/2ON/3OFF/4OFF/5ON RX CH 26
CH7 TX RX NO PERMITIDO-US CH 27
CH8 TX RX NO PERMITIDO-US CH 28
Ahora a probar el equipo de Video antes del montaje de las gafas.
- Configure el video transmisor dip switches a uno de los 5 permitida canales utiliza el canal 1

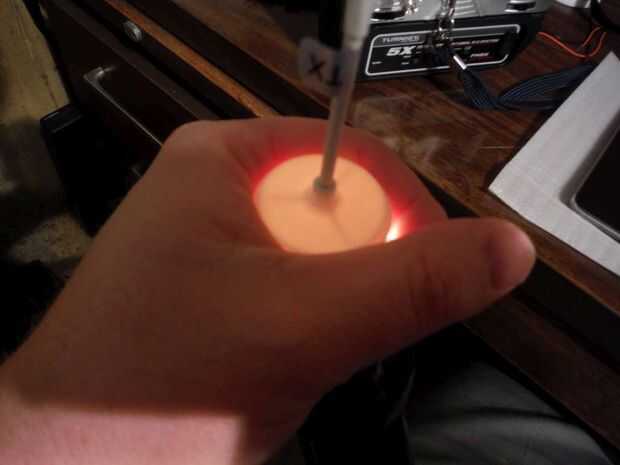

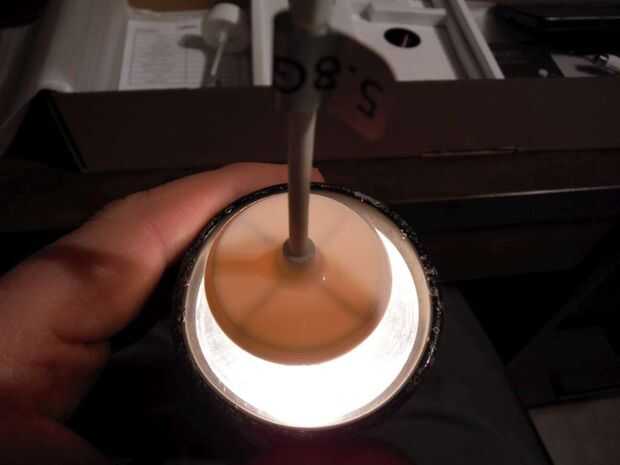

- Compruebe ambas antenas para asegurarse que están correctamente etiquetados brilló una linterna y contado los lóbulos TX debe tener 3, RX debe tener 4

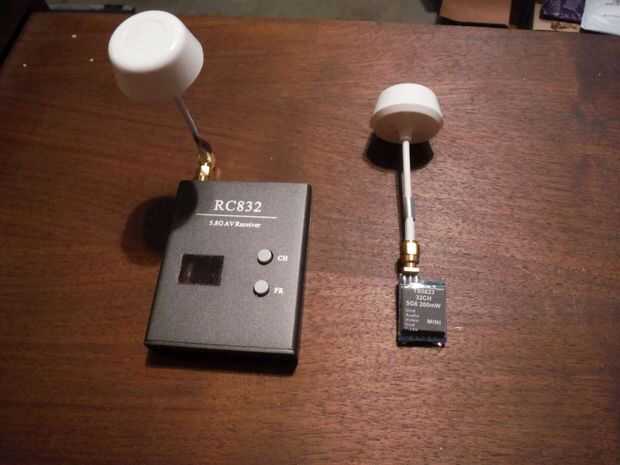

- Atornille la antena apropiada en la mano de módulos TX y RX.

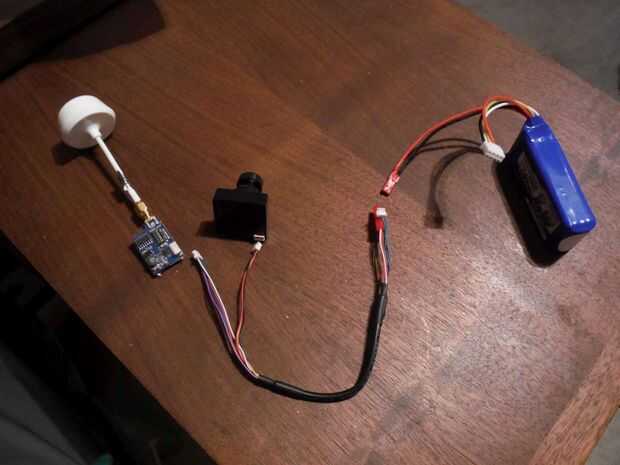

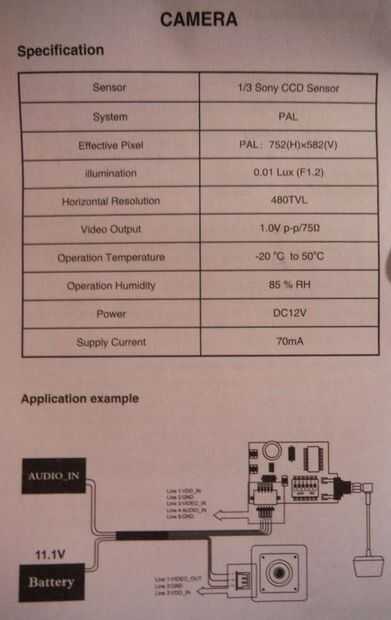

- Encontrar la cámara cableado un extremo debe ser 2 conectores JST micro que el otro debe tener un conector JST (rojo) y 2 cables que no estamos usando para el audio.
- Conecte el conector de 3 pines a la cámara, asegurándose de alinear correctamente el enchufe
- Conectar el conector más grande de XXX al transmisor también la alineación para el enchufe.

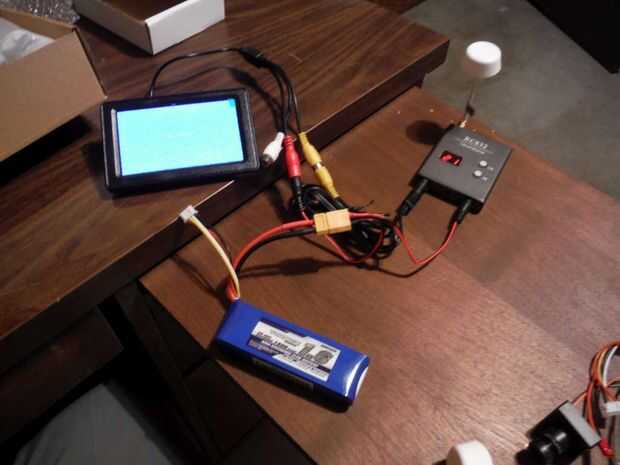

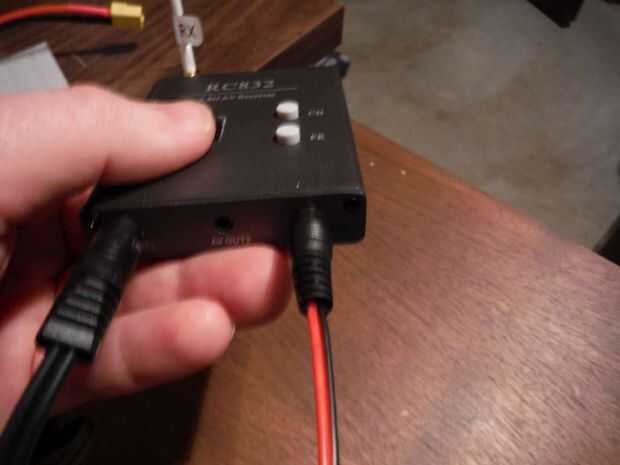

- Localice el cable de alimentación Y RX con un conector XT60 (como el soldado en el paso 3)
- Enchufe un extremo en la coleta de la pantalla y el otro en el receptor.

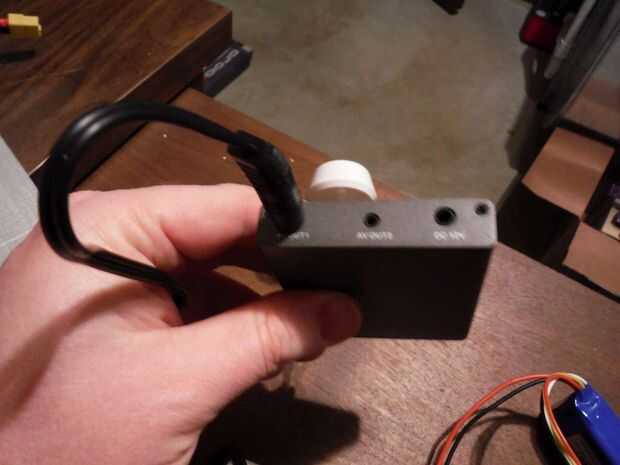

- Localice el cable RCA a punta de anillo manga
- Conecte el extremo TRS en salida de Video 1
- Enchufe el VIDEO solamente (amarillo) en la pantalla. (Audio no puede causar interferencia con la señal de vídeo y de todos modos no somos audio difusión necesidad.)
- Conecte una batería de 3 celdas en el arnés de la pantalla (observar la nieve)
- Conecte una batería de 3 celdas en el arnés del transmisor (observar la lente de la tapa y retírela...)

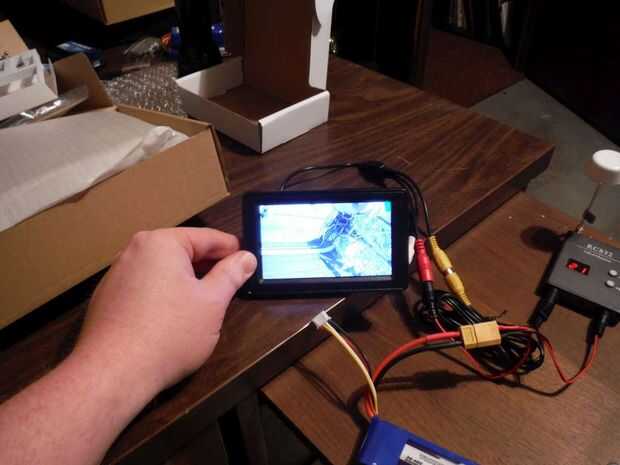

- Ver su taza mirando su taza
*Note* ya tengo 3 células de LiPo con un conector JST puede que necesite modificar la cámara / potencia de arnés de cableado TX plomo para su tablero de distribución de energía antes de este paso si no tienes una batería de 12v con un conector JST hembra ya. Intento probar cosas antes de Asamblea en caso algo se daña durante el envío por lo que puedo intento una RMA antes de modificarlo,
