Paso 9: Montaje de los brazos a la placa inferior.

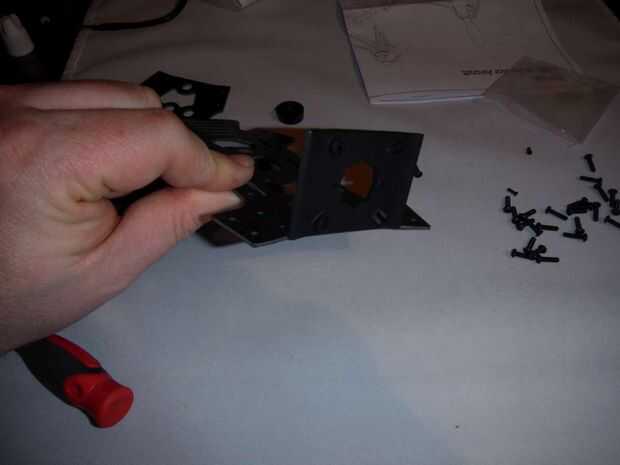

La Asamblea es bastante recta hacia adelante. La placa inferior tiene la cola de castor y la mampara delantera contiene el agujero para la cámara CCD.
Herramientas necesarias
- Allen Key
- #0 Phillips
- cuchillo de la manía
Consumibles
- 3M cinta de doble palo...

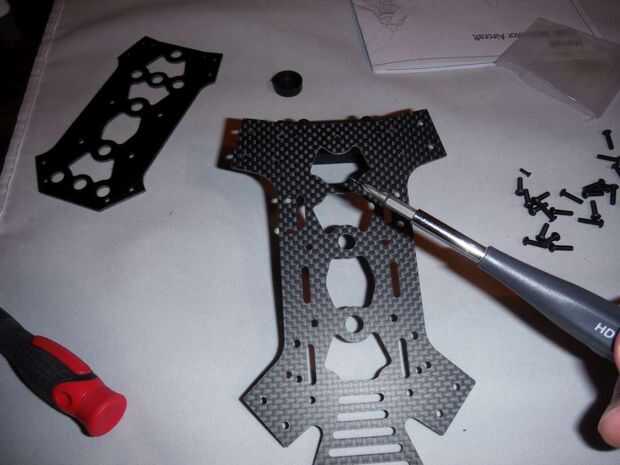

Coloque la placa inferior de la caja de piezas del marco cuádruple, la mampara delantera y 2 pequeños tornillos phillips para madera. Usted también necesitará 16 de los tornillos incluidos para garantizar los brazos para el marco.

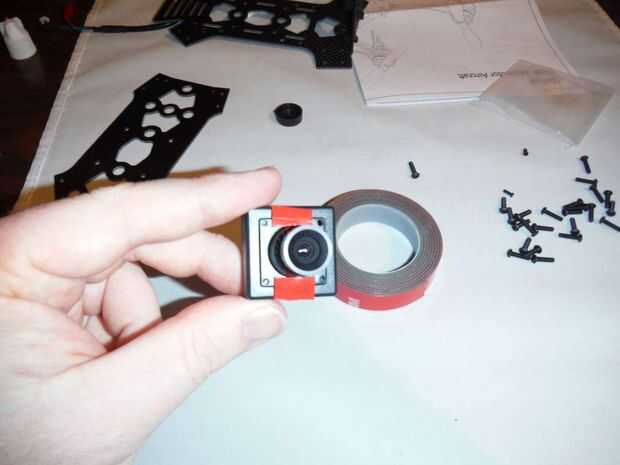

- Desconecte el mazo de cables del módulo de la cámara. y aplicar un parche de cinta doublestick en cada lado alrededor de la lente como en la imagen arriba (mostró sólo 2 piezas pero usé 4 como fue armada la cámara a un lado con tan sólo 2).

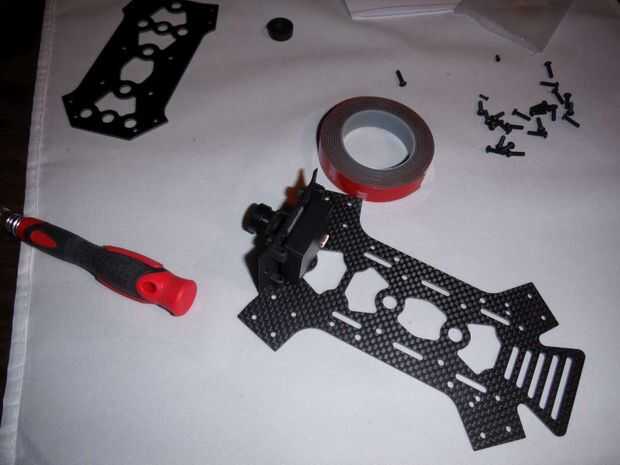

- Retire el papel de los 4 parches de cinta y pegar la cámara a la mampara delantera. (el conector es el borde inferior de la parte posterior para la referencia).

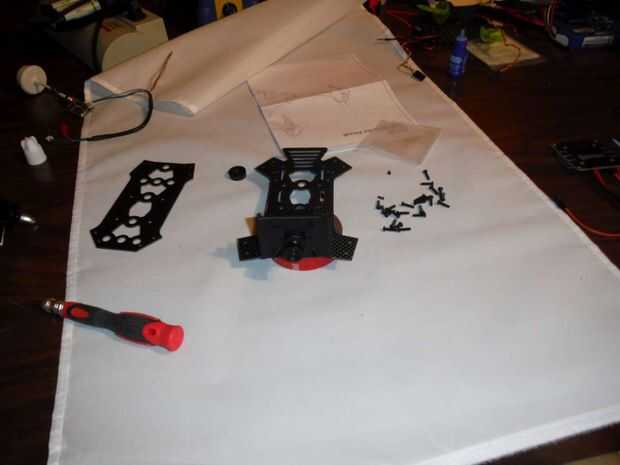

- Fije la cuaderna a la placa de marco inferior con los 2 tornillos de Phillips #0
- Coloque el brazo del motor #2, (frontal derecho, CCW rotación/plata Spinner/verde ESC) a la derecha de la pared intercalando los cables entre el canal en el brazo y la placa. Usando 4 de los tornillos de la máquina incluidos
- Coloque el brazo del motor #4, (frente de izquierda/derecha rotación/negro Spinner/verde ESC) al lado izquierdo de la mampara intercalando los cables entre el canal en el brazo y la placa. Usando 4 de los tornillos de la máquina incluidos
- Coloque el brazo del motor #1, (parte trasera derecha, CCW rotación/plata Spinner rojo ESC) a la parte posterior del lado derecho de la estructura colocando los cables entre el canal en el brazo y la placa. Usando 4 de los tornillos de la máquina incluidos
- Coloque el brazo del motor #3, (parte trasera derecha, CCW rotación/plata Spinner rojo ESC) a la parte posterior del lado derecho de la estructura colocando los cables entre el canal en el brazo y la placa. Usando 4 de los tornillos de la máquina incluidos

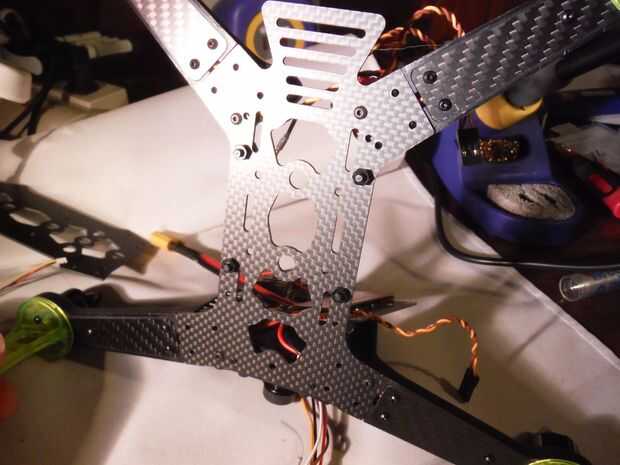

Ahora que se unen todos los 4 brazos prueba de encajar en el PDB y adjuntar 4 separadores para la placa inferior con las tuercas correspondientes a donde el PDB se monta encima de.
En este punto prueba de ajuste la parte superior de la placa en y colocado el vídeo transmisor y la antena en el agujero más cercano al motor #1
