Paso 4: Soldar los componentes de potencia.
Lo primero que me gusta hacer es soldar todos mis componentes modulares. Esto asegura que puedo probar cosas antes del montaje final. Sí se trata de un paso largo como podría haber sido 13 pasos separados en un cómo para soldar conectores de bala Instructable.

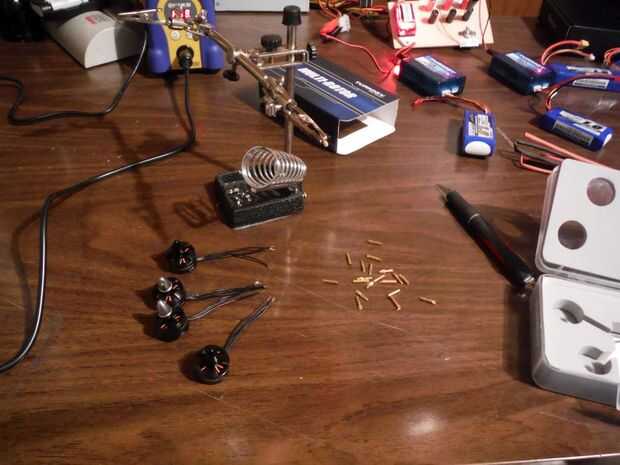

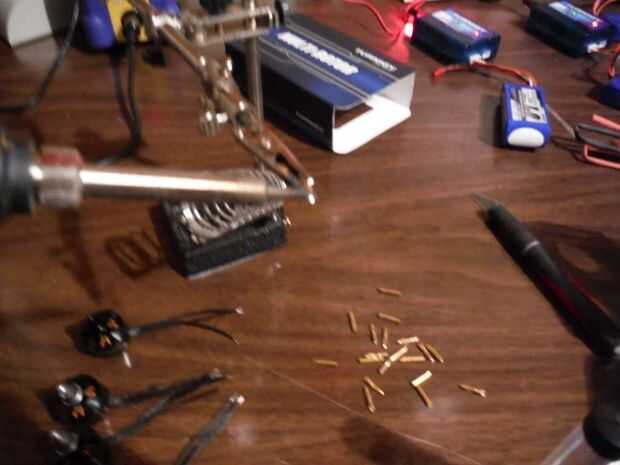

Herramientas que se utilizan
- Soldadura de hierro
- 3 manos
- Cuchillo de Hobby #11
- De la soldadura
- Pasta de flujo
Consumibles.
- Encogimiento del calor de 3mm
- 5mm termo retráctil
- 2 conectores XT60 (que accidentalmente derretido una cosa buena, compramos una bolsa de 5)
- 2 conectores JST macho para hacer un conversor de enchufe para la cámara... Quiero usar el transmisor de video y la cámara en algo más algún día.

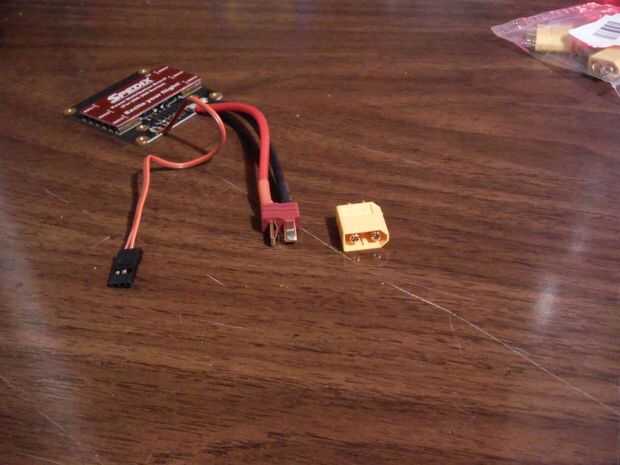

La Spedix ESC y PDW vinieron ya soldadas hasta con calor de conectores 2mm bala shrinked y listo para ir. Esto solo ahorra por lo menos una hora o 2. Si el esc eligió un ESC diferentes que la lista de piezas, soldadura 3 tomas a cada uno de los cables del lado del motor y 2 balas con el lado de la distribución de alimentación de la ESC. Vaya por delante te esperaré.
¿Tienes listo de ESC para ir? Buena. Utilizar conectores XT60 para todas mis cosas RC básicamente porque odio absolutamente conectores Deans T de soldadura. El conector T puede ser mejor para cargas corriente más altas pero pensamos un sorteo de potencia máxima de 50A muy por debajo de la tasa de 60A para el conector XT60.

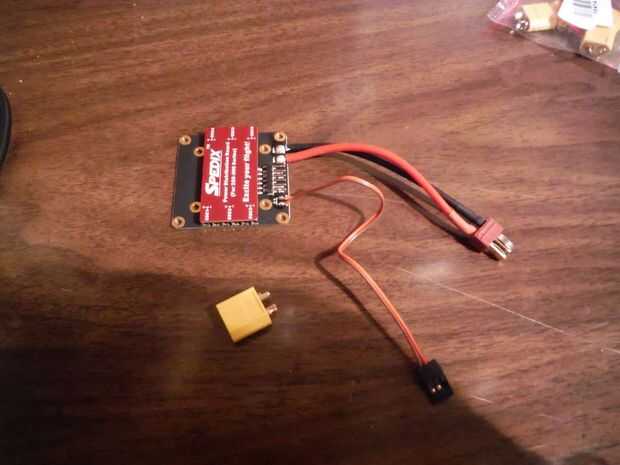

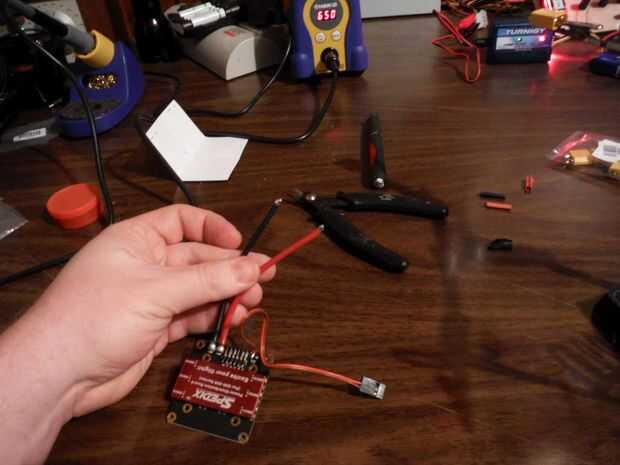

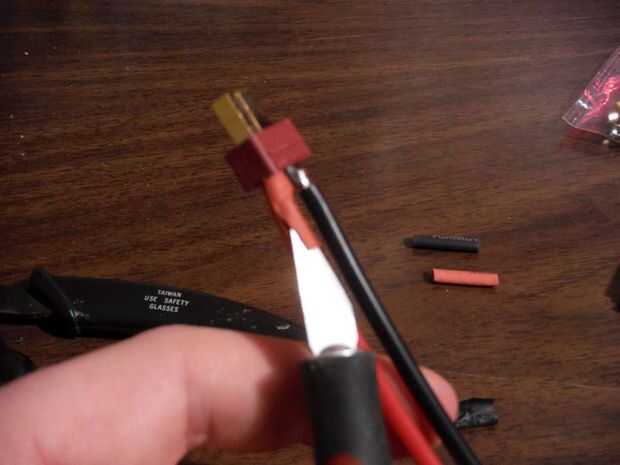

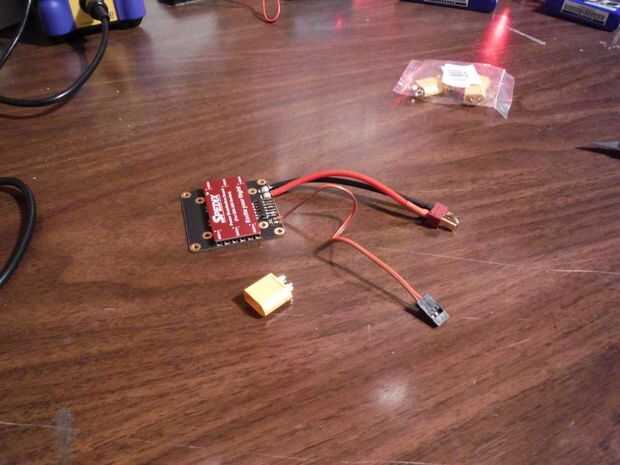

- Con cuidado corte el encogimiento del calor desde el cable que va al conector T en el tablero de distribución de energía.
- Calentar el soldador a cerca de 650 * F (650 * es bastante mi ir a temp para soldadura libre de plomo)
- Monte el conector T de Decanos en tus manos 3
- Toque del soldador a la articulación donde el cable con el pin del conector T tirando ligeramente del cable.
El alambre debe pop gratis cuando la conexión es suficientemente derretida y deja un final estañado listo para instalar - Lo mismo para el otro cable (positivo y negativo)
- Deslice un trozo de cable termo retráctil en los extremos de cable sueltos ahora.

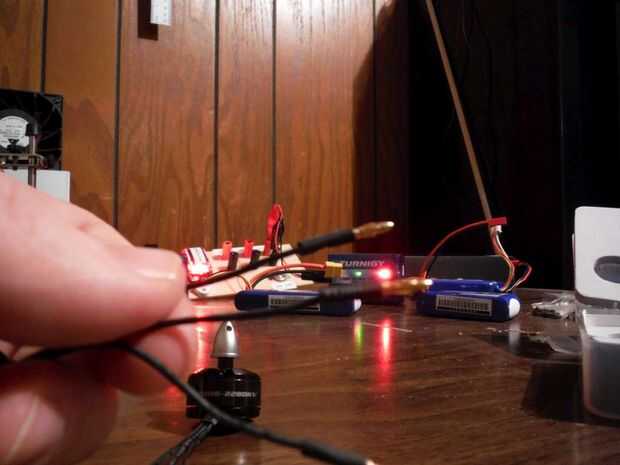

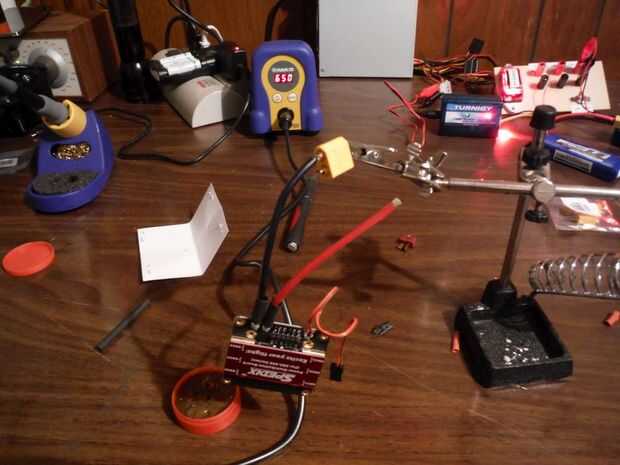

- Coloque el XT60 (o bala si un motor de soldadura) conector en tus manos tercer con el clip en uno de los puestos. Haga nota de qué Polo se quieren soldar. -para la tierra + positivo el XT60 conector está marcado y al final de la /o\ debe ser negativo. Balas de motor no están polarizados.
- Caliente la toma momentáneamente, luego lata mediante la aplicación de soldadura en el interior del encaje.
- Aplicar Flux al cable estañado
- Aplique la plancha del zócalo e introduzca el extremo del cable cuando note que la soldadura se derrita uniformemente Retire la plancha y espere hasta que la soldadura se congela. Mientras que la articulación es el enfriamiento no menear.
- Tire el empalme de la soldadura una para asegurar que no pop gratis. Si sale libre tenían un resfriado común debido a la no suficiente calor o manipulación del alambre
- Diapositiva el termo retráctil sobre el empalme de soldadura terminado aplique calor (encendedor o pistola de aire caliente, etc.) para evitar que la Junta que ponga en cortocircuito.
- Pasos completos para cada conexión que necesita hacer.

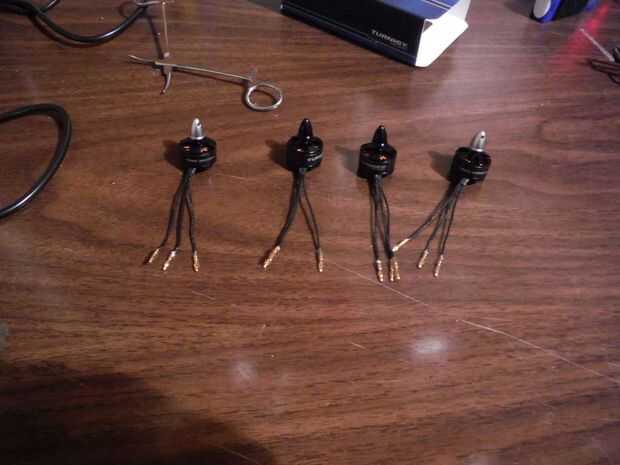

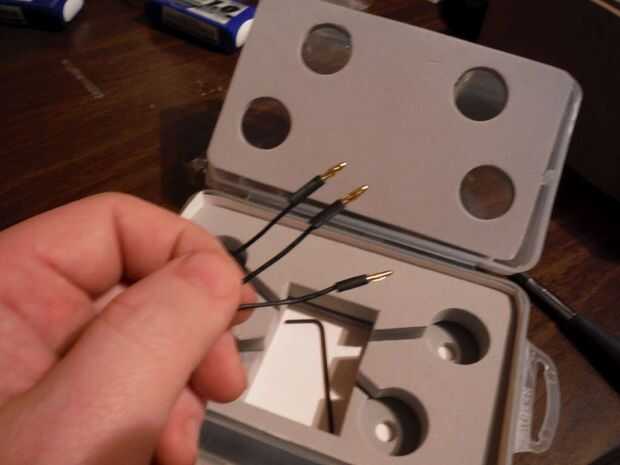

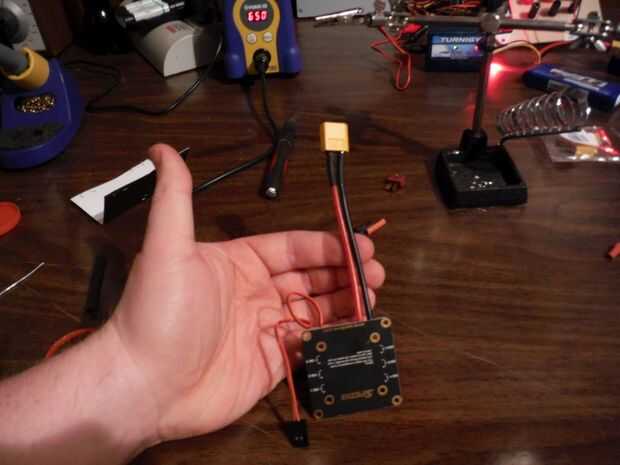

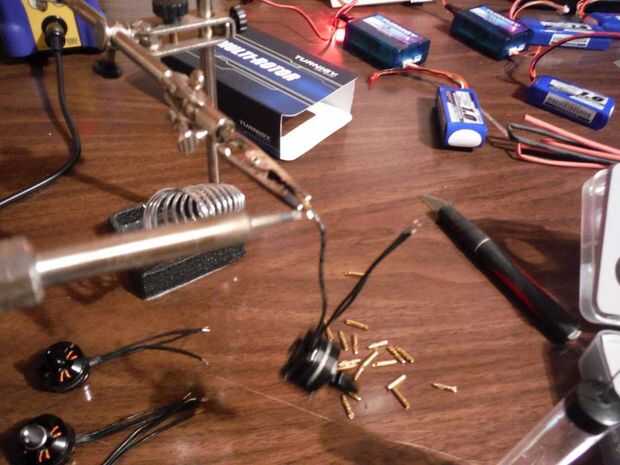

Gran ahora debe haber soldado hasta 12 balas masculinos en 4 motores y XT60 conector para la batería embala en la lista de piezas. Si usted escogió otros ESC será un profesional en soldadura conectores de bala. como habría 20 conexiones adicionales...

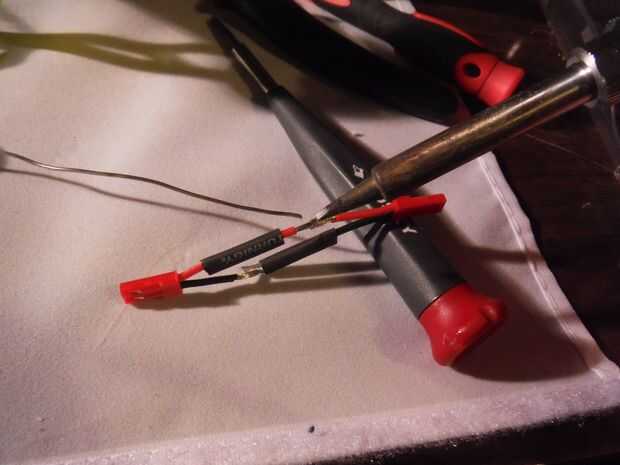

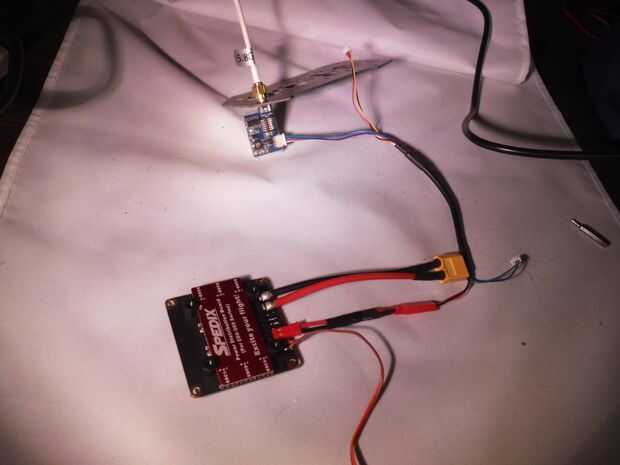

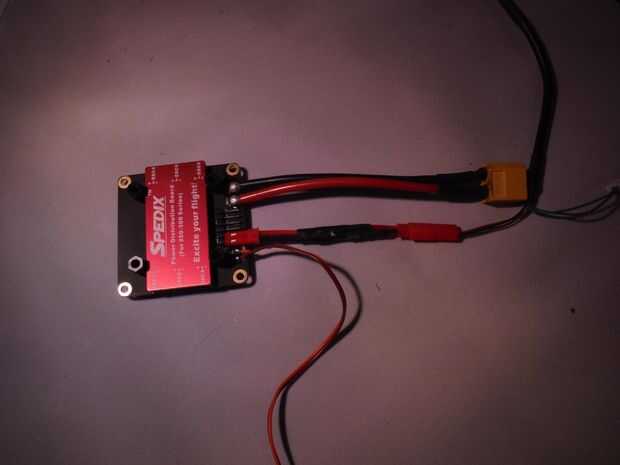

Para hacer el adaptador para la corriente video. Utilice 2 conectores JST macho y corte los cables rojo y negro para soldarlos de nuevo juntos. El arnés de cableado de vídeo se monta en la fábrica con un conector JST hembra y que no se deslizará sobre los pernos en el tablero de distribución de energía. Si usas la marca sugerida 3 celdas baterías seguro que está en el grifo de la pila y no la toma de 12v. está regulada 12V para 4 pilas y puede perder el video cuando el voltaje cae por debajo de 12v en un paquete de 3 celdas.
