Chuck TV se cruzan cubo DIY modelo de trabajo (7 / 13 paso)

Paso 7: Montaje de LED y cableado

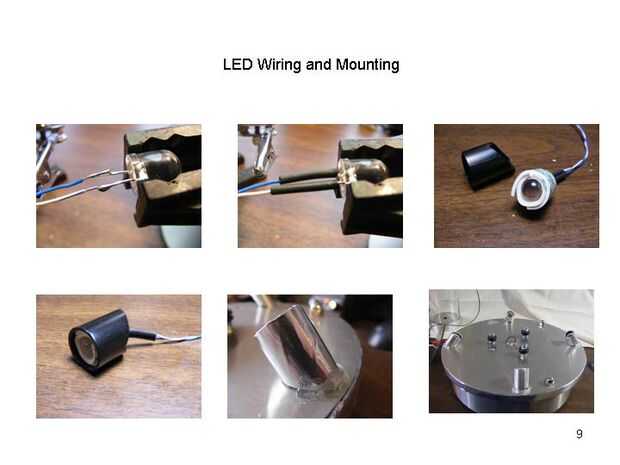

1. preparar 4 LEDs por cortar los cables de LED por lo que son aproximadamente 1/2 de largo, pero asegúrese de mantener el positivo un poco más largo que el plomo negativo tal como era originalmente.  Soldadura del gancho encima del alambre para los cables de LED de 10 pulgadas, uso un cable de color diferentes para positivo y negativo lleva.  Se aplica a los empalmes de la soldadura de la tubería del encogimiento del calor.

2. Corte la tubería plástica de 1/2 pulgada de diámetro a unos 30 grados en un extremo tal que la luz LED huelga el centro del cilindro.  La longitud total del tubo debe mantenerse tan corta como sea posible - sólo lo suficiente para mantener el LED.

3. Envuelva el LED con cinta de doble cara, pero no retire la capa de cinta de papel externas - esto hará que sea más fácil deslizar los LEDs en el plástico del tubo (ver foto).

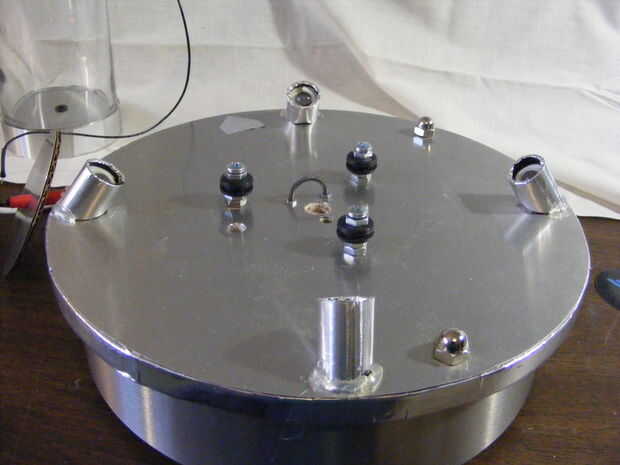

4. Deslice los LEDs en los tubos y los cables que vaya a través de los agujeros de 1/4 de pulgada perforados en la placa base de la curva.  Coloque los tubos de LED de manera que apunten hacia el cilindro.  La base del tubo debe extenderse casi hasta el borde exterior de la placa base.  Fijar los tubos a la placa base con una pistola de pegamento caliente.
