Chuck TV se cruzan cubo DIY modelo de trabajo (6 / 13 paso)

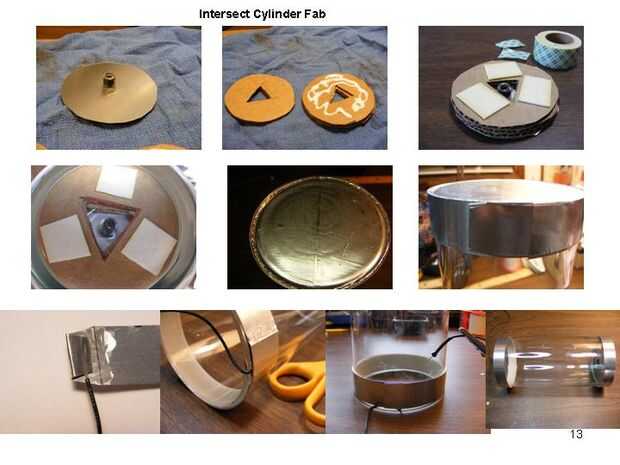

Paso 6: cilindro

Fijación el eje teniendo...
1. de hoja de aluminio, corte un disco redondo de tamaño para ajustarse hacia abajo dentro del cilindro de vidrio, casi hasta el fondo (que es el extremo cerrado del cilindro).

Puesto que el cilindro de vidrio dentro es afilado, utiliza material de carpeta de archivo de manila para cortar pedazos hasta que me dieron un buen ajuste entre la pared del cilindro y el disco - prueba luego corté uno real de aluminio.

2. hacer un agujero en el centro del disco de aluminio para el nylon del reborde del buje.  Instale el buje con pegamento caliente o un pequeño trozo de prensado en la parte trasera del buje con brida de la tubería.

3. para el espacio del disco o buje montaje fuera de la cara inferior del cilindro de vidrio cortar 3 discos algo más pequeños de cartón y pegamento de ellos juntos para formar una gruesa pila.  Corte una abertura grande en el centro para proporcionar espacio para el buje.

4. Aplique cinta de doble palo a ambos lados del cartulina paquete de discos.  Coloque el paquete de discos en la parte inferior del cilindro y luego coloque el buje de disco conjunto al otro lado del cartón del paquete.  Es importante asegurar que el manguito termina centrado dentro del cilindro

Agregar bandas superior e inferior de aluminio...

5. Aplique cinta de espuma doble palo a las porciones superior e inferior exterior de la botella de vidrio.

6. Cubra el extremo exterior de la parte inferior del cilindro (extremo cerrado) con un par de tiras de cinta de aluminio. (ver foto)

7. Instrucciones de la banda superior - la "banda superior" se conecta al extremo cerrado del cilindro (normalmente la parte inferior del cilindro.)  Corte que una banda ancha de 22 mm de la tira de aluminio suficientemente larga para envolver completamente alrededor de la banda superior de cinta de doble stick - cortarlo un poco en el lado largo hay cerca de 1/2 pulgada de solapamiento que puede cinta abajo con cinta de aluminio.

8. Parte inferior banda instrucciones - si vas a utilizar el controlador Simple de la banda inferior es al igual que la banda superior.

Instrucción especial para el control remoto de función completa (Sensor táctil). La banda inferior es en realidad el sensor "toque de activación".  Esto significa que usted necesita conectar un cable a la banda de aluminio que se enrutan a través de un agujero en la placa base a la tarjeta controladora.

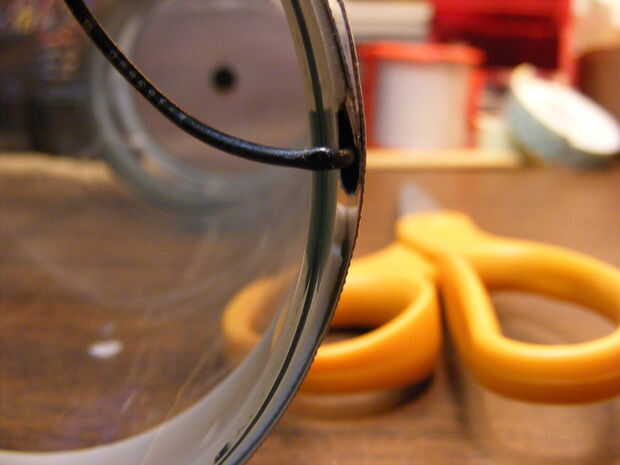

Cortar la banda extra larga para que usted puede cortar un cono en un extremo.  Arena por el interior superficie de banda de aluminio para proporcionar buena eléctrica de contacto y luego "rodillo y doble" uno de los extremos de 12 pulgadas de longitud de alambre trenzado a la banda extremo (ver foto).  Corte un espacio de 1/2" en la cinta de doble palo para crear un bolsillo para el prensado/cable a"caer".

Finalmente, sujetar la banda a botella usando el palillo doble como hizo con la banda superior y la superposición de la cinta hacia abajo con cinta de aluminio.

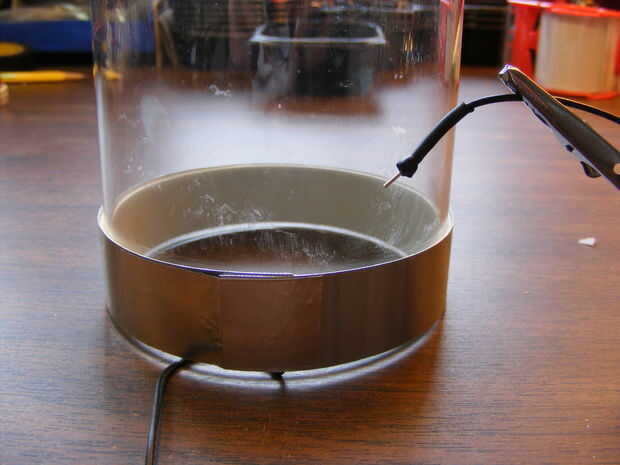

Al otro extremo del cable del sensor de la soldadura de un encabezado de uno de los pines macho (ver foto).
