Paso 11: Programación del controlador de función completa
En primer lugar, tengo que dar crédito a John Moxham, que publicó un instructivo que demostró cómo el Picaxe puede hablar con un ordenador ejecutando un programa de Visual Basic.
Gran parte de mi diseño y sobre todo el código VB había basado en su trabajo, consulte el siguiente enlace...
John de instructable también proporciona más detalles en la construcción de aplicaciones VB por encima las muy breves instrucciones que doy a continuación. Construí el proyecto completo de John antes incluso de empezar mía - es lo que me dio la confianza de que podía hacerlo.
1. descargar el Software libre de Editor de programación de Picaxe-
http://www.Rev-Ed.co.uk/PICAXE/
2. instalar el software en su PC y conecte el cable serial desde el controlador de función completa a tu PC. Coloque el interruptor Run/PRG en PRG y conecte la fuente de alimentación de 6 v CC.
Hay unos ajustes iniciales (como Puerto Com) a realizarse en Editor de programación de Picaxe Software, ver el menú de ayuda, sobre todo "Manual 1 - Inicio de moverse".

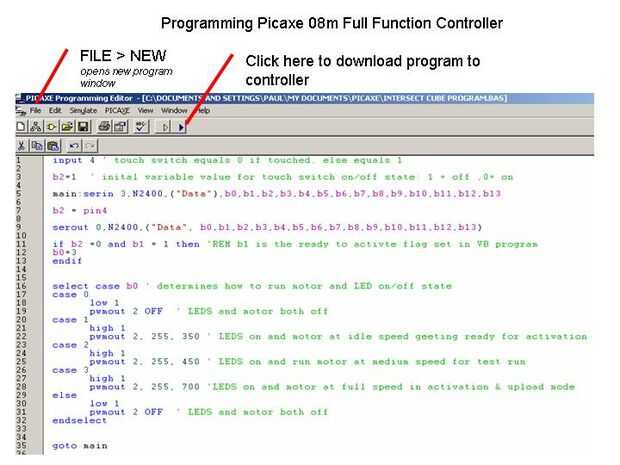

3. uso el archivo > Nueva comando de menú para abrir una nueva ventana y luego copiar y pegar en el siguiente código:
..............................................................................................................
interruptor de contacto de entrada 4' es igual a 0 si se tocan, otra cosa es igual a 1
B2 = 1' valor variable inicial para táctil interruptor encendido/apagado: 1 = apagado, 0 = en
principal: serin 3, N2400, ("datos"), b0, b1, b2, b3, b4, b5, b6, b7, b8, b9, b10, b11, b12, b13
B2 = pin4
serout 0, N2400, ("datos", b0, b1, b2, b3, b4, b5, b6, b7, b8, b9, b10, b11, b12, b13)
Si b2 = 0 y b1 = 1 then ' REM b1 es la bandera activte en VB programa
B0 = 3
endif
Seleccione caso b0 ' determina cómo ejecutar motor y LED de encendido/apagado
caso 0
baja 1
pwmout 2 OFF ' LED y motor tanto de
caso 1
1 alta
pwmout 2, 255, 350' LED on y el motor en ralentí geeting listo para la activación
caso 2
1 alta
pwmout 2, 255, 450' LED encendido y funcionamiento motor a velocidad media para ejecución de pruebas
caso 3
1 alta
pwmout 2, 255, 700 ' LED y el motor a plena velocidad en la activación y modo de subir
otra cosa
baja 1
pwmout 2 OFF ' LED y motor tanto de
endselect
Goto principal
........................................................................................................
4. Haga clic en el pequeño triángulo azul en la barra de menú para descargar el programa.
5. Si no aparece un mensaje de error durante la descarga que haya terminado.
Si realmente están atrapados en este momento, pida ayuda en el Picaxe ayuda foro http://www.picaxeforum.co.uk/
El controlador de función completa no hará nada este punto. Así que restablecer el conmutador Run/PRG para funcionar y desconecte la fuente de alimentación de 6 v CC y cable serial.
