Chuck TV se cruzan cubo DIY modelo de trabajo (5 / 13 paso)

Paso 5: Motor y eje

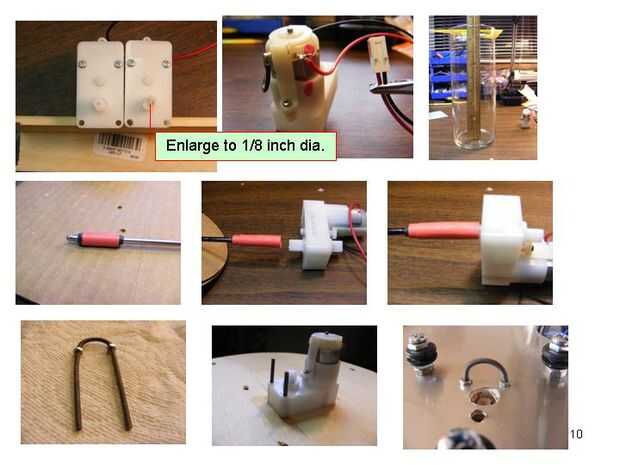

1. utilizar progresivamente más grandes brocas para perforar el agujero piloto en el eje de impulsión del motor para que se amplíe a 1/8 de pulgada de diametro (ver foto).  Tenga cuidado para asegurar el orificio más grande todavía está centrada en el eje de impulsión del motor

2. Suelde los cables del conector del motor, ver foto para asegurarse de que tienes la polaridad correcta.

3. medir y registrar el interior profundidad del cilindro, añadir 1/8 de pulgada a esta dimensión y que cortar la barra de acero de 1/8.

4. en un extremo del eje impulsor, cerca de 1/4 de pulgada desde el final, comenzar a construir hasta el diámetro usando hasta que quede sólo un poco menor que el diámetro del eje del motor de la tubería del encogimiento del calor  La pieza final de la tubería del encogimiento del calor debe ser más largo que se extiende hasta el final del eje.  Deben caber firmemente en el eje del motor.  Esto crea un acoplamiento flexible entre el motor y el eje de 1/8 de pulgada.

Importante -para que el eje se puede quitar fácilmente del motor, sólo calor la parte superior del srink calor tubo a introducirla el el eje, pero no al eje del motor.

5. en el otro extremo del eje impulsor, archivo o moler una nariz agradable bala - esto es sólo para hacer más fácil encajar el eje dentro del buje (que es el buje que se une en el extremo cerrado del cilindro de vidrio, ver paso #6) durante el montaje final.

6. a continuación tomar la varilla roscada de 3-48 y doblar en forma de U.  El lapso entre las piernas debe coincidir con el montaje pequeñas dos agujeros en el motor y la longitud de la porción recta de cada pata deben ser aproximadamente 1 3/4 pulgadas.  Desea las piernas algo largas así que usted puede bajar el motor el final hace más fácil montar.

7. Enrosque las dos tuercas hacia la parte superior de la abrazadera e instalar el perno en u a través de los orificios de la placa base.  Luego montar el motor en la parte inferior de la placa base y asegúrela con dos tuercas de más.
