Chromation sistemas RGB LED tubo luz (3 / 10 paso)

Paso 3: Cableado la tira del LED

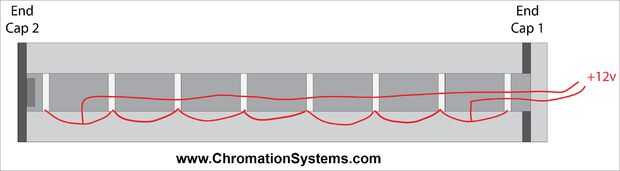

Cables del ánodo: Cada tira de LED «+» o + 12v líneas deben estar todos conectados en paralelo (todos compartimos) y conectado a la entrada de 12v de la fuente de alimentación toma +.

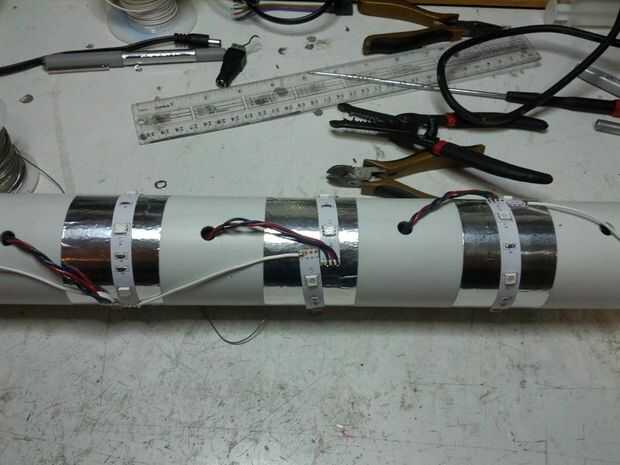

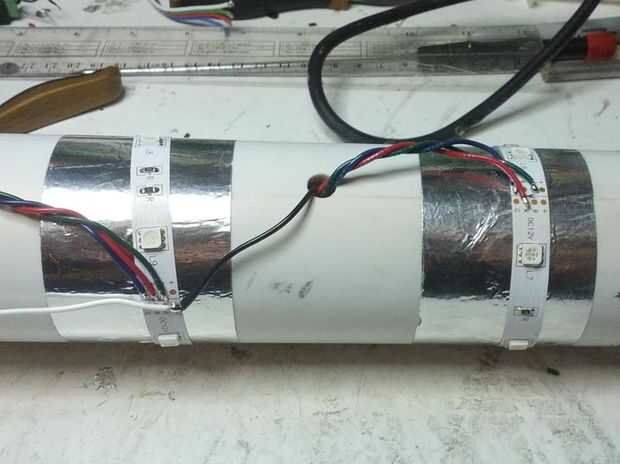

  • Utilizando algunos Inicio cable negro o blanco (cualquier color diferente al rojo, verde o azul) conexión de todas las posiciones "+" en todas las 8 secciones de tira del LED Junta. Mantener apretado el cable, no dejes que mucha holgura. Asegúrese de que las conexiones de la soldadura están buena, brillante no embotado.

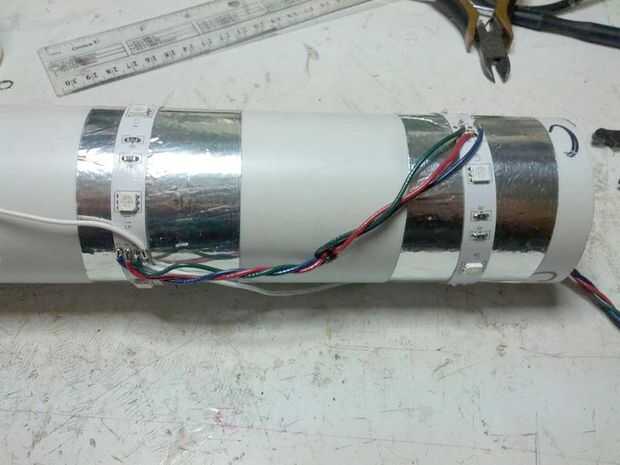

RGB línea de cableado: Bastante simple pase los cables de los postions de RGB en las tiras de LED hasta el final con el controlador.

  • A partir del agujero en el tubo más cercano al controlador.
  • Alimente algún conductor 3 Cable RGB, hasta que sale al final. Alambre rígido puede ser empujado hacia abajo, pero otro cable puede necesitar ser alimentado con una herramienta como el grabber de perno en la foto, o algún otro método.
  • Que el cable cuelgue hacia fuera el extremo por lo menos 4", por lo que habrá para conectar al controlador de
  • Desde el agujero donde fue alimentado el alambre hacia abajo de, tire el alambre apretado (por lo tanto tiene 4" el final) y posición en que se condujo tiras cojines de la soldadura y cortan todos los 3 filamentos.

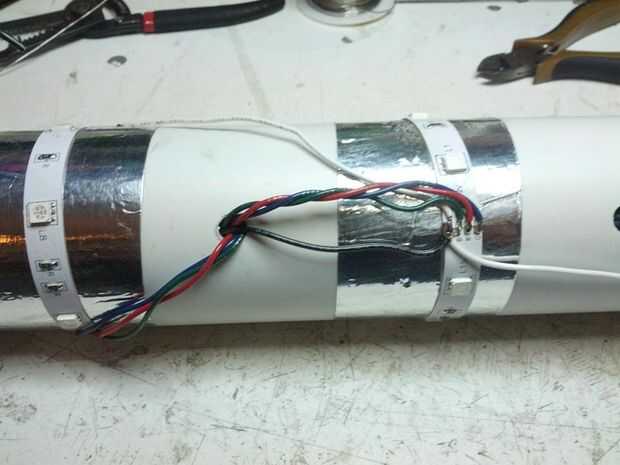

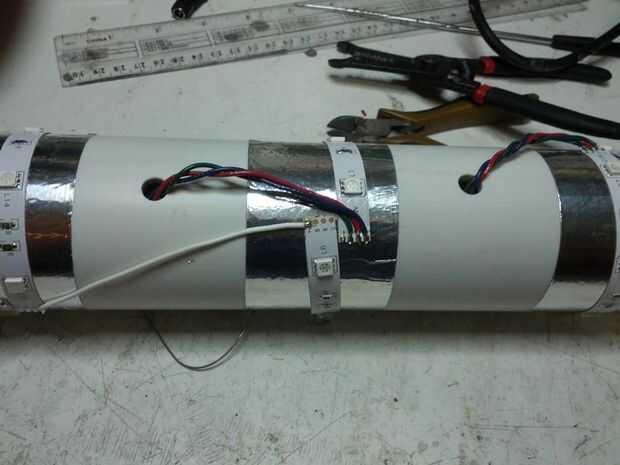

  • Pele los extremos y soldarlos a la tira de LED

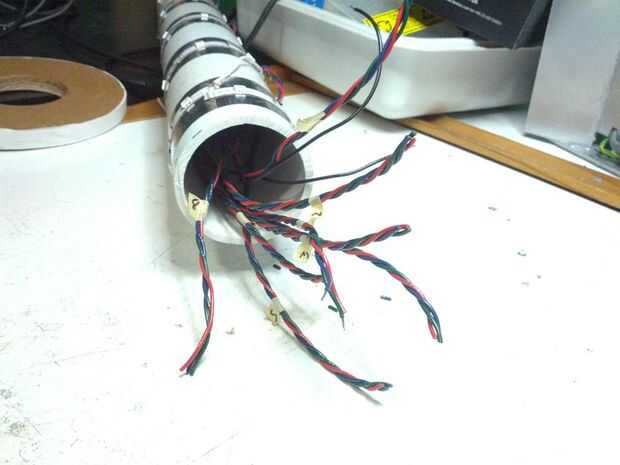

  • El canal de cable 1-8 de la etiqueta
  • Repito, corriendo 8 sets de cables por el tubo al controlador.

Los cables del ánodo final: Se recomienda 2 ánodo diferentes cables para suministrar los + 12v de la fuente de alimentación de la toma.

  • Desde el orificio superior de la mayoría, un cable hasta el final del regulador, dejar 4" más o menos y cortar
  • Soldadura que cable del LED tiras de ánodos.
  • Repita con el otro cable, pero ejecutar que en el LED tiras más cerca el controlador
